ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 89
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
начнет мигать, и вы можете подтвердить загрузку параметров, установленных по умолчанию,
нажав на Кнопку Enter (Ввод). Произойдет автоматический перезапуск привода.
Также вы можете выбрать любые другие функции сохранения в памяти или загрузки с помощью
Кнопок просмотра. Подтвердите свой выбор Кнопкой Enter (Ввод). Подождите, пока на дисплее не
появится надпись «ОК».

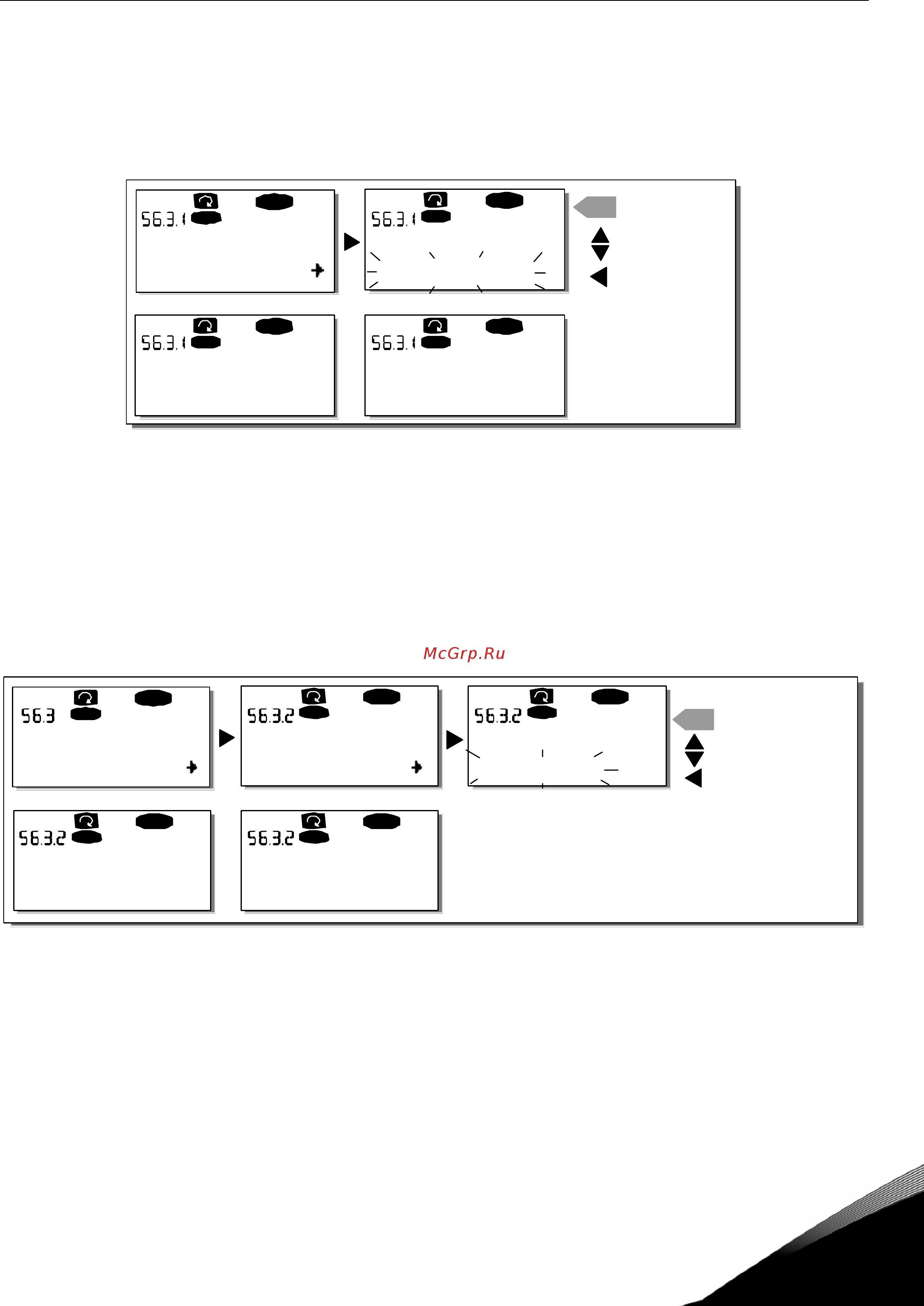

Рисунок 7-11. Сохранение и загрузка наборов параметров
Загрузка параметров в панель управления (То keypad, S6.3.2)
Эта функция позволяет загрузить все группы параметров в память панели управления при
условии, что привод остановлен.
Войдите на Страницу Загрузки в панель управления (S6.3.2) из Меню Копирования параметров.
Нажмите на Кнопку перемещения по меню вправо для перехода в режим редактирования. С
помощью Кнопок просмотра выберите опцию Вс
е параметры (All parameters) и нажмите на Кнопку
Enter (Ввод). Подождите, пока на дисплее не появится надпись «ОК».
Рисунок 7-12. Копирование параметров в панель управления
RE AD Y
I/Oterm
READY
I/Oterm
enter
READY
I/Oterm
READY
I/Oterm
OK
Уставки параметров
Выбор
Уставки параметров
ОТМЕНА
ПОДТВЕР ЖДЕНИ Е
Уставки параметров
Подождите...
Уставки параметров
Завод. уставки
P1
Î
P4
READY
I/Oterm
READY
I/Oterm
READY
I/Oterm
enter
READY
I/Oterm
READY
I/Oterm
Копирование парам.
На панель управления
На панель управления
Выбор
ОТМЕНА
ПОДТВЕРЖДЕНИЕ
На панель управления
Подождите...
На панель управления
OK
Все парам.
ИЗМЕНЕНИЕ ЗНАЧЕНИЯ
