ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 45
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6
6.1.1.7. Сечения кабелей и типоразмеры предохранителей для Vacon NX_6 (FR10—FR12)
Типо-
размер
Тип I
L
, A
Предохра
нитель, А
Кабели: сетевой и
двигателя , мм
2
Кол-во
сетевых
кабелей
Кол-во
кабелей
двигателя
NX0261 6 261 400
Cu: 3*185+95
Al: 2*(3*95Al+29Cu)
Четное/
Нечетное
Четное/
Нечетное
NX0325 6 325 500
Cu: 2*(3*95+50)
Al: 2*(3*150Al+41Cu)
Четное/
Нечетное
Четное/
Нечетное
NX0385 6 385 630
Cu: 2*(3*120+70)
Al: 2*(3*185Al+57Cu)
Четное/
Нечетное
Четное/
Нечетное
FR10
NX0416 6 416 630
Cu: 2*(3*150+70)
Al: 2*(3*185Al+57Cu)
Четное/
Нечетное
Четное/
Нечетное
NX0460 6 460 800
Cu: 2*(3*150+70)
Al: 2*(3*240Al+72Cu)
Четное
Четное/
Нечетное
NX0502 6 502 800
Cu: 2*(3*185+95)
Al: 2*(3*300Al+88 Cu)
Четное
Четное/
Нечетное
FR11
NX0590 6 590 1000
Cu: 2*(3*240+120)
Al: 4*(3*120Al+41Cu)
Четное
Четное/
Нечетное
NX0650 6 650 1000
Cu: 4*(3*95+50)
Al: 4*(3*150Al+41Cu)
Четное Четное
NX0750 6 750 1250
Cu: 4*(3*120+70)
Al: 4*(3*150Al+41Cu)
Четное Четное
FR12
NX1820 6 820 1250
Cu: 4*(3*150+70)
Al: 4*(3*185Al+57Cu)
Четное Четное
Таблица 6-5. Сечения кабелей и типоразмеры предохранителей для Vacon NX_6 (FR10—FR12)
6.1.2. Описание топологии силового блока

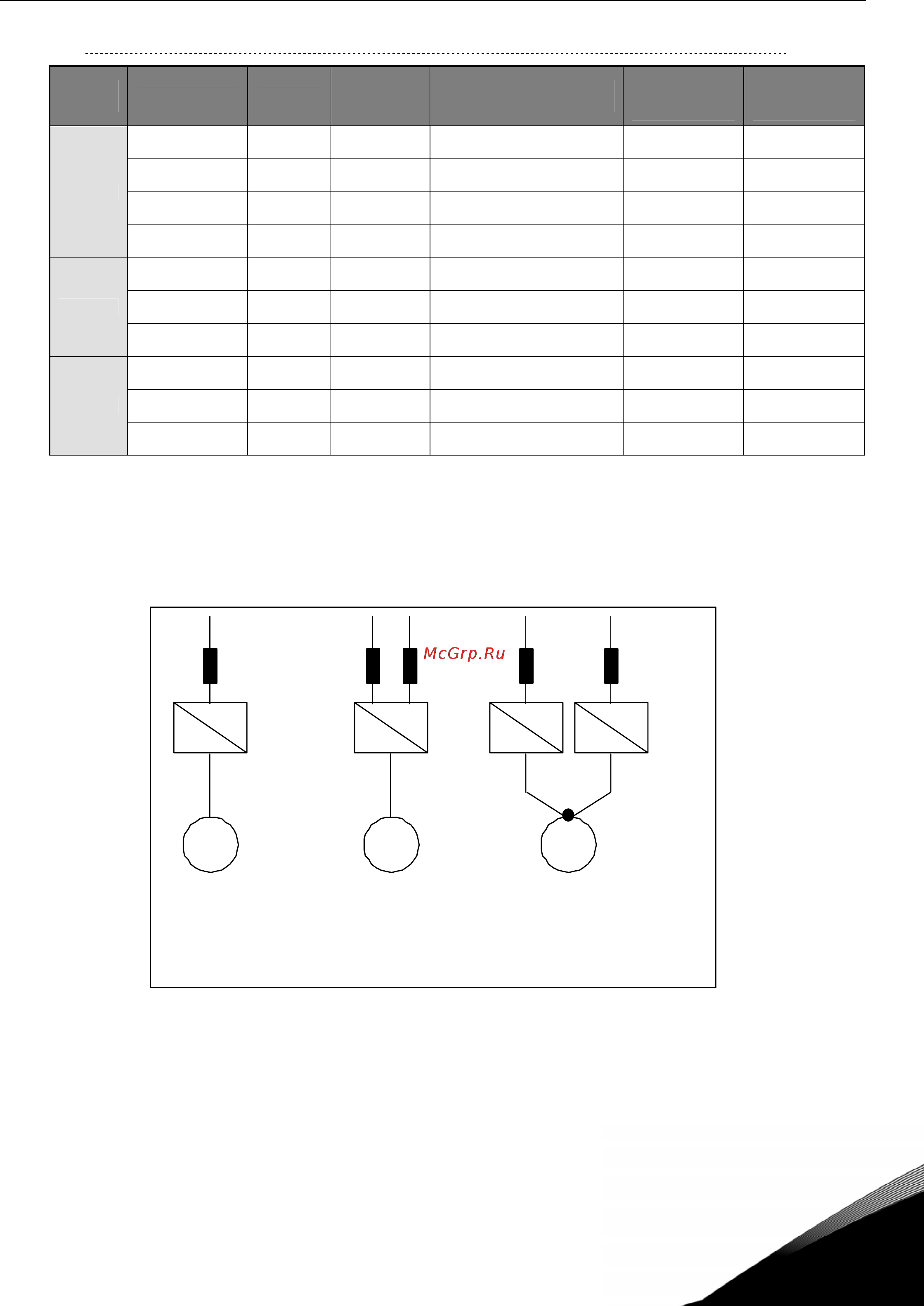

На рис. 6-1 показан принцип подсоединения сетевых кабелей и кабелей двигателя основного
6-импульсного привода типоразмеров FR4—FR12.
Рисунок 6-1. Топология типоразмеров FR4—FR12
M M M
nk6_18.fh8
FR49/FR10
Одиночный вход
Одиночный выход
FR11*
Двойной вход*
Одиночный выход
FR12
Двойной вход
Двойной выход
Примечание.
Мин. длина
кабеля — 5 м.
* Типо
р
азм е
р
ы FR11 0460 6 и 0502 6 оснащены о
д
иночными в
х
о
д
ны ми клем мами.
