ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 87
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
Код Функция Мин. Макс.
Ед.
изм.
По умолч. Польз. Выбор
S6.8.5 Hardware Оборудование
I6.8.5.1
Info: Power
unit type code
Информация о коде типа
силового блока
I6.8.5.2
Info: Unit
voltage
В
Информация о напряжении
устройства
I6.8.5.3
Info: Brake
chopper
Информация о тормозном
прерывателе
I6.8.5.4
Info: Brake
resistor
Информация о тормозном
резисторе
S6.8.6
Expander
boards
Платы расширения
S6.8.7 Debug menu
Меню отладки:
только для работы с
микропрограммами.
Для дополнительной
информации свяжитесь с
заводом-изготовителем
Таблица 7-6. Функции системного меню
7.3.6.1. Выбор языка (Language selection)
Панель управления Vacon позволяет вам управлять преобразователем частоты с панели на языке
по вашему выбору.
Расположите страницу выбора языка под Системным меню. Ее символом положения является
S6.1. Нажмите один раз на Кнопку перемещения по меню вправо для перехода в режим
редактирования. После этого название языка начнет мигать. Это означает, что теперь вы можете
выбра
ть язык для сообщений, выводимых на панель управления. Подтвердите выбор, нажав на
Кнопку Enter (Ввод). После нажатия мигание прекратится, и вся информация будет выводиться на
панель управления на выбранном вами языке.
Можно в любой момент вернуться к предыдущему меню, нажав на Кнопку перемещения по меню
влево.

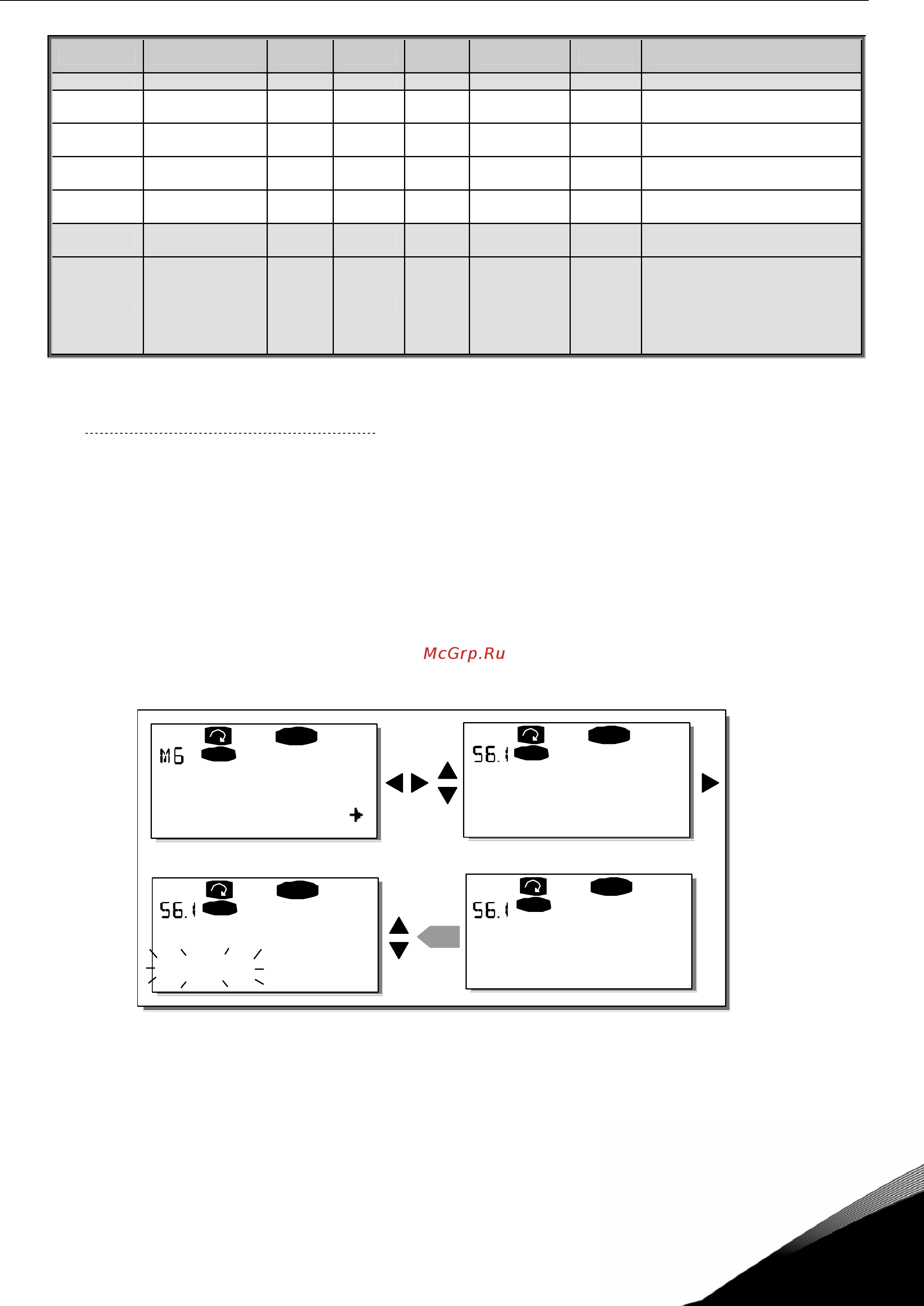

Рисунок 7-9. Выбор языка сообщений
S1
Î
S11
READY
I/Ot erm
English
READY
I/Oterm
English
READY
I/Oterm
enter
READY
I/Oterm
Русский
Язык
Системное меню
Язык
Язык
