96 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7

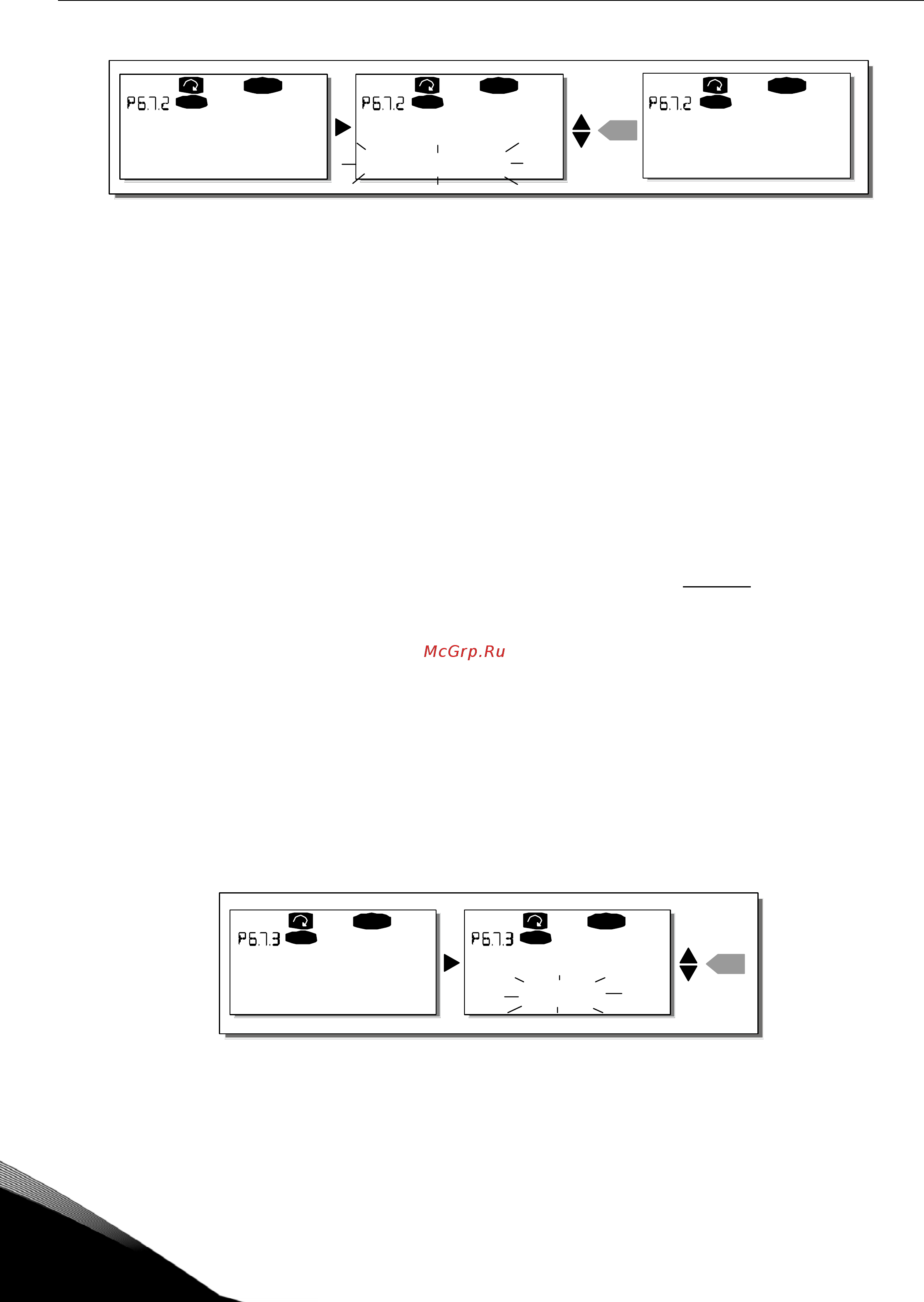

Рисунок 7-22. Функция управления вентилятором
Время ожидания ответа HMI (HMI acknowledge timeout, P6.7.3)
Эта функция позволяет пользователю изменять Время ожидания ответа HMI (Hub Management
Interface-Интерфейс управления концентратором) в случае, когда существует дополнительная
задержка в передаче по интерфейсу RS-232, например, вызванная использованием модема для
установки связи на большом расстоянии.
Примечание. Если преобразователь частоты присоединен к компьютеру обычным кабелем, значения
параметров 6.7.3 и 6.7.4 (200 и 5), установленные по умолчанию, не должны быть
изменены.
Если преобразователь частоты соединен с компьютером через модем и информация
передается с некоторым запаздыванием по времени, значение параметра 6.7.3 следует
устанавливать в соответствии с приведенным ниже примером.
Пример
• Допустим, задержка передачи данных между преобразователем частоты и
компьютером составляет 600 мс.
• Значение параметра 6.7.3 следует установить равным 1200 мс
(2 x 600,
учитываются задержки при передаче и при получении сигнала).
• Соответствующее значение должно быть записано в [Misc]-часть файла
NCDrive.ini:
Retries = 5 (повторные попытки)
AckTimeOut = 1200 (время задержки)
TimeOut = 6000 (время ожидания)
Следует иметь в виду, что интервалы времени длительностью меньше, чем AckTimeOut , не могут
использоваться при мониторинге NC-Drive.
Войдите в режим редактирования, нажав на Кнопку перемещени
я по меню вправо. Для изменения
установленного времени задержки воспользуйтесь Кнопками просмотра. Подтвердите изменение,
нажав на Кнопку Enter (Ввод), или вернитесь на предыдущий уровень с помощью Кнопки
перемещения по меню влево.
Рисунок 7-23. Время ожидания ответа HMI
READY
I/Ot erm
READY
I/Oterm
enter
READY
I/Oterm
Управл. вентилятором Управл. вентилятором Управл. вентилятором
Длительный
Температура
Длительный
READY
I/Oterm
200 мс
READY
I/Oterm
enter
200 мс
Время ожидания отв. HMI
Время ожидания отв. HMI
