ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 67
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6

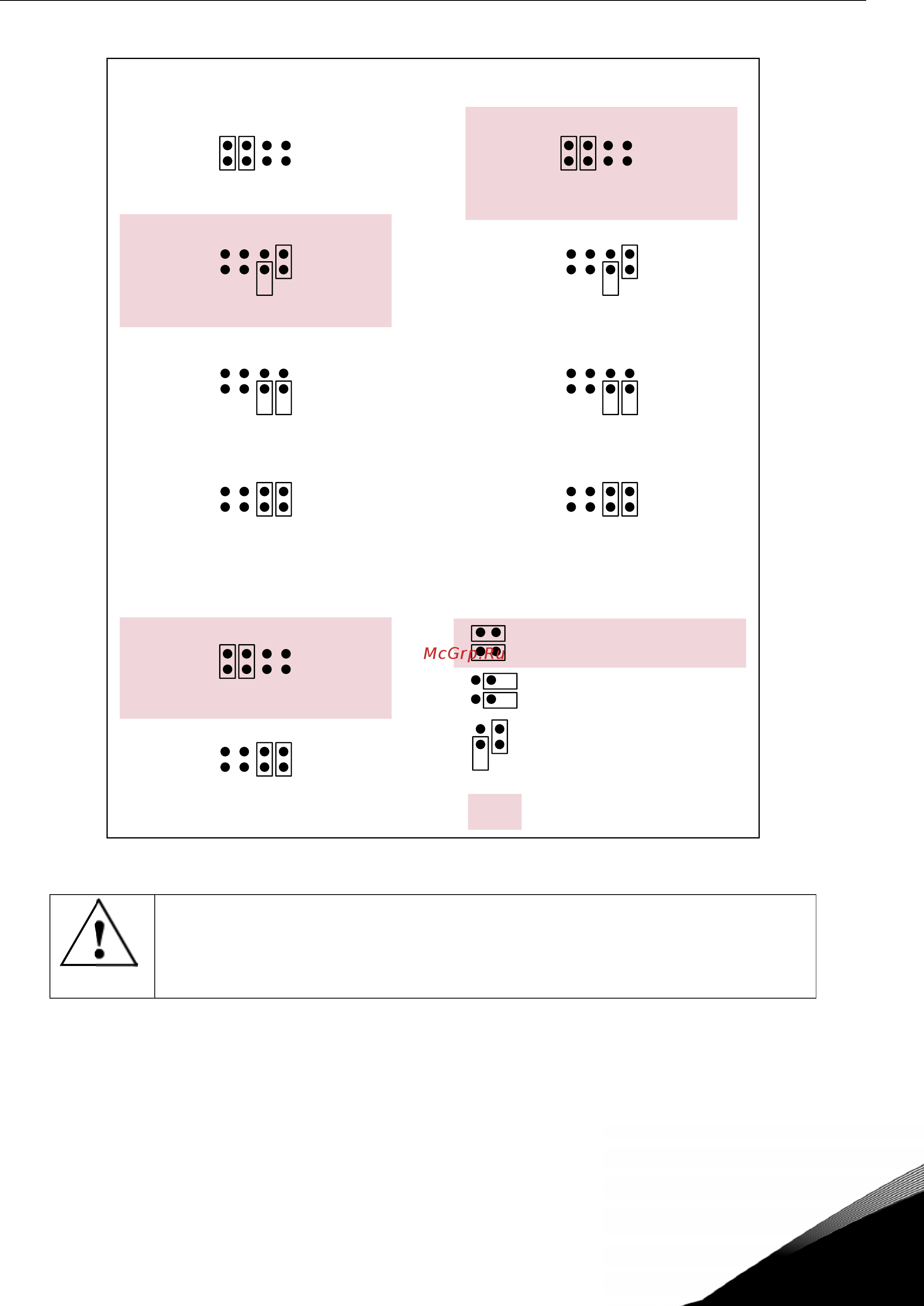

Рисунок 6-29. Выбор перемычек на плате OPT-A1
NOTE
Если вы изменили значение сигнала
AI/AO, не забудьте изменить
соответствующий параметр платы в Меню M7
A B C D
A B C D
A B C D
A B C D
A B C D
A B C D
A B C D
A B C D
A B C D
A B C D
Блок перемычек X2:
Режим AI2
Блок перемычек X1:
Режим AI1
Режим AI1: Потенциальный вход; 0 ... 10 В
Режим AI1: Потенциальный вход;
0 ... 10 В (дифференциальный)
Режим AI1: Потенциальный вход;
10 ... 10 В
Режим AI2: 0 ... 20 мА; токовый вход
Режим AI2: Потенциальный вход; 0 ... 10 В
Режим AI2: Потенциальный вход;
0 ... 10 В (дифференциал ьный)
Режим AI2: Потенциальный вход;
10 ... 10 В
Блок перемычек X3:
Заземление CMA и CMB
CMB подсоединен к GND
CMA подсоединен к GND
CMB изол ирован от GND
CMA изолирован от GND
CMB и CMA
соединены вместе,
изолированы от GND
= Завод ска я у стано вка
Блок перемычек X6:
Режим AO1
Режим AO1: 0 ... 20 мА; ток овый выход
Режим AO1: Потенциальный выход;
0 ... 10 В
Режим AI1 : 0 .. . 20 мА; токовый вход
