32 • vacon УСТАНОВКА
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
5

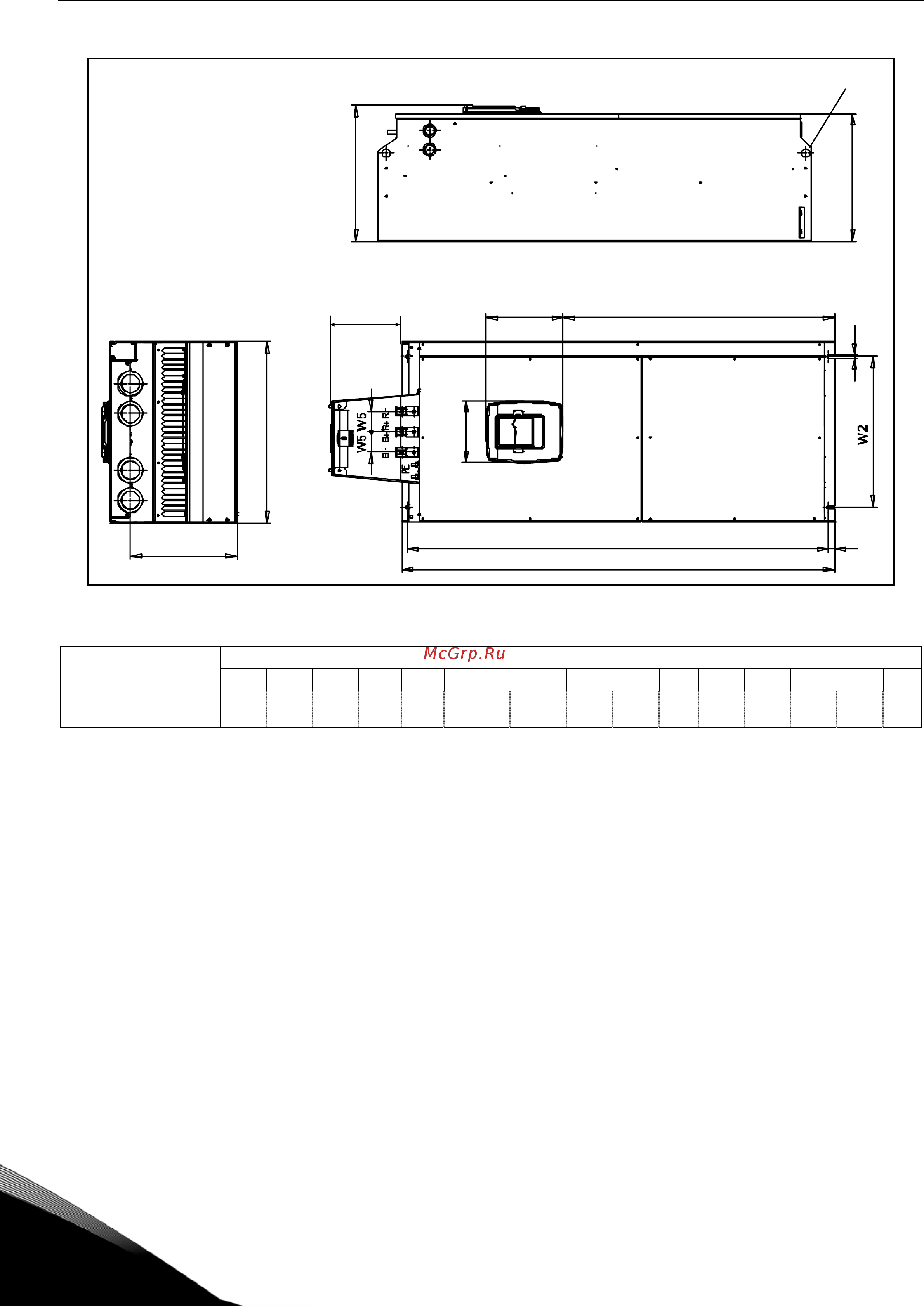

Рисунок 5-7. Габариты преобразователей частоты Vacon NX, типоразмер FR9
Размеры, мм
Тип
W1 W2 W3 W4 W5 H1 H2 H3 H4 H5 H6 D1 D2 D3
∅
0261—0300 NX_5
0125—0208 NX_6
480 400 165 9 54 1150* 1120 721 205 16 188 362 340 285 21
Таблица 5-7. Габариты преобразователей частоты Vacon NX, типоразмер FR9
* Без клеммной коробки подключения тормозного резистора (H6), см. стр. 57.
D1
D2
Ø
D3
W1
fr9ip21 .fh8
H6
W4
H4 H3
W3
H5
H2
H1
fr9ip21 .fh8
