ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 57
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6

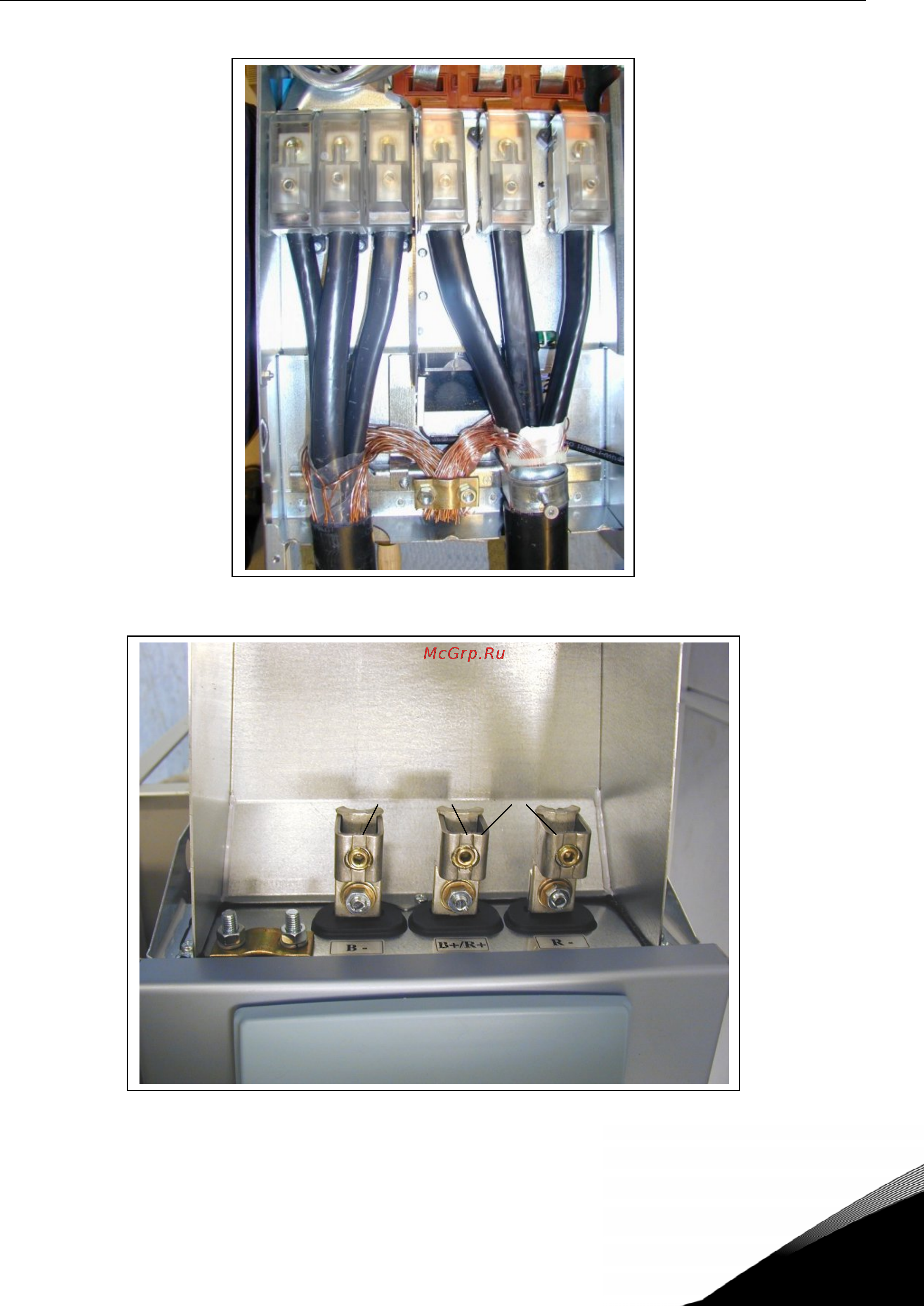

Рисунок 6-16. Подсоединение кабелей в преобразователе частоты Vacon NX, FR8
Рисунок 6-17. Клеммный модуль подключения тормозного резистора (сверху) FR8
Сетевой
кабель
Кабель
двигателя
Клемма
заземления
Клеммы
постоянного
тока
Клеммы
тормозного
резистора
