56 • vacon ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
6

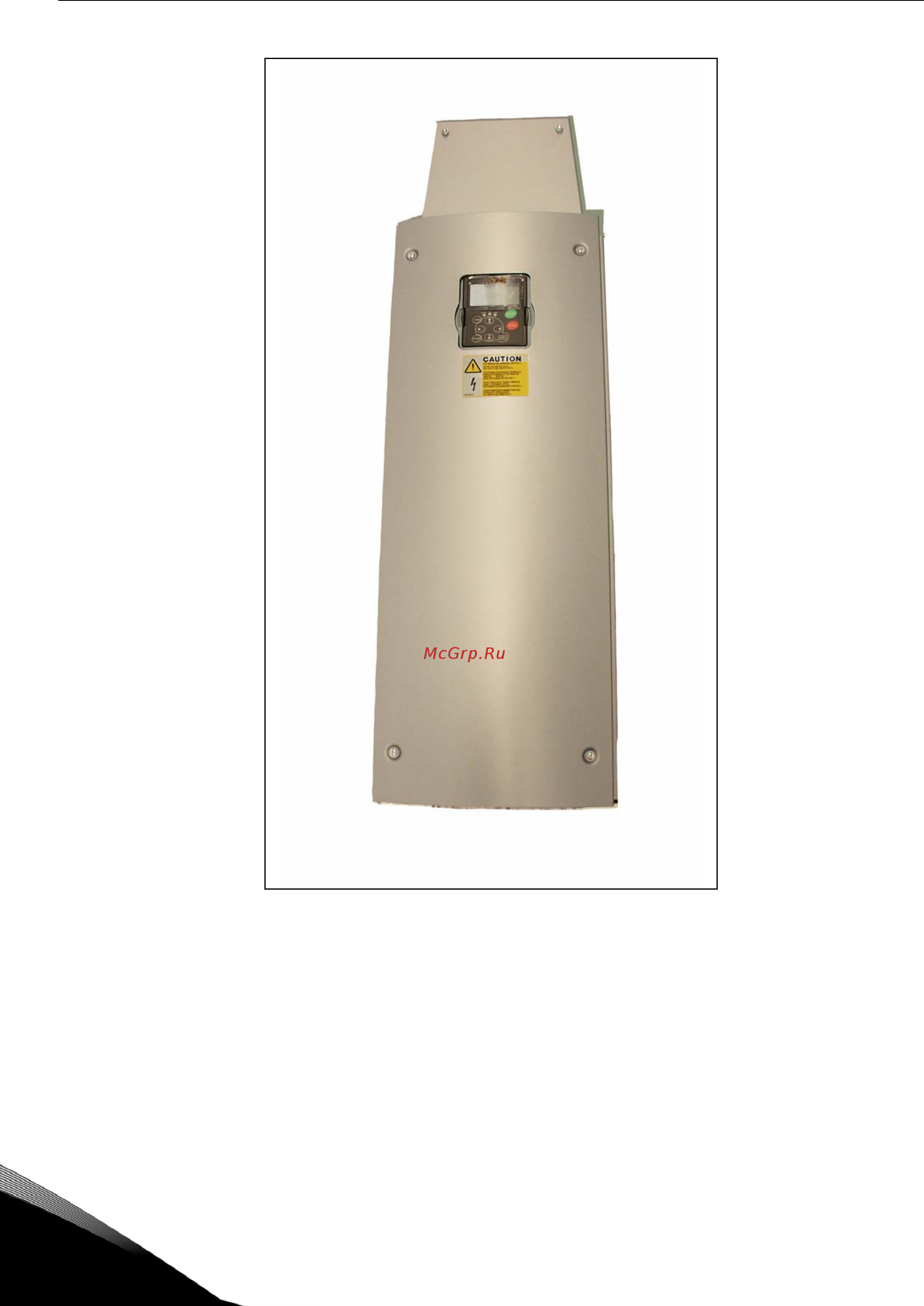

Рисунок 6-15. Преобразователь частоты Vacon NX, FR8 (с опциональным
клеммным модулем для подключения к звену постоянного тока и
тормозного резистора сверху)
