ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 93
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
Мультимониторинг параметров (Multimonitoring items, P6.5.4)
Данная функция панели управления Vacon позволяет вывести на дисплей панели сразу три
фактических значения параметров для мониторинга (см. Главу 7.3.1 и Раздел Контролируемые
значения в руководстве по используемой макропрограмме). Страница Р6.5.4 Системного меню
позволяет определить, может ли пользователь заменить выбранные контролируемые значения
другими. См. ниже.

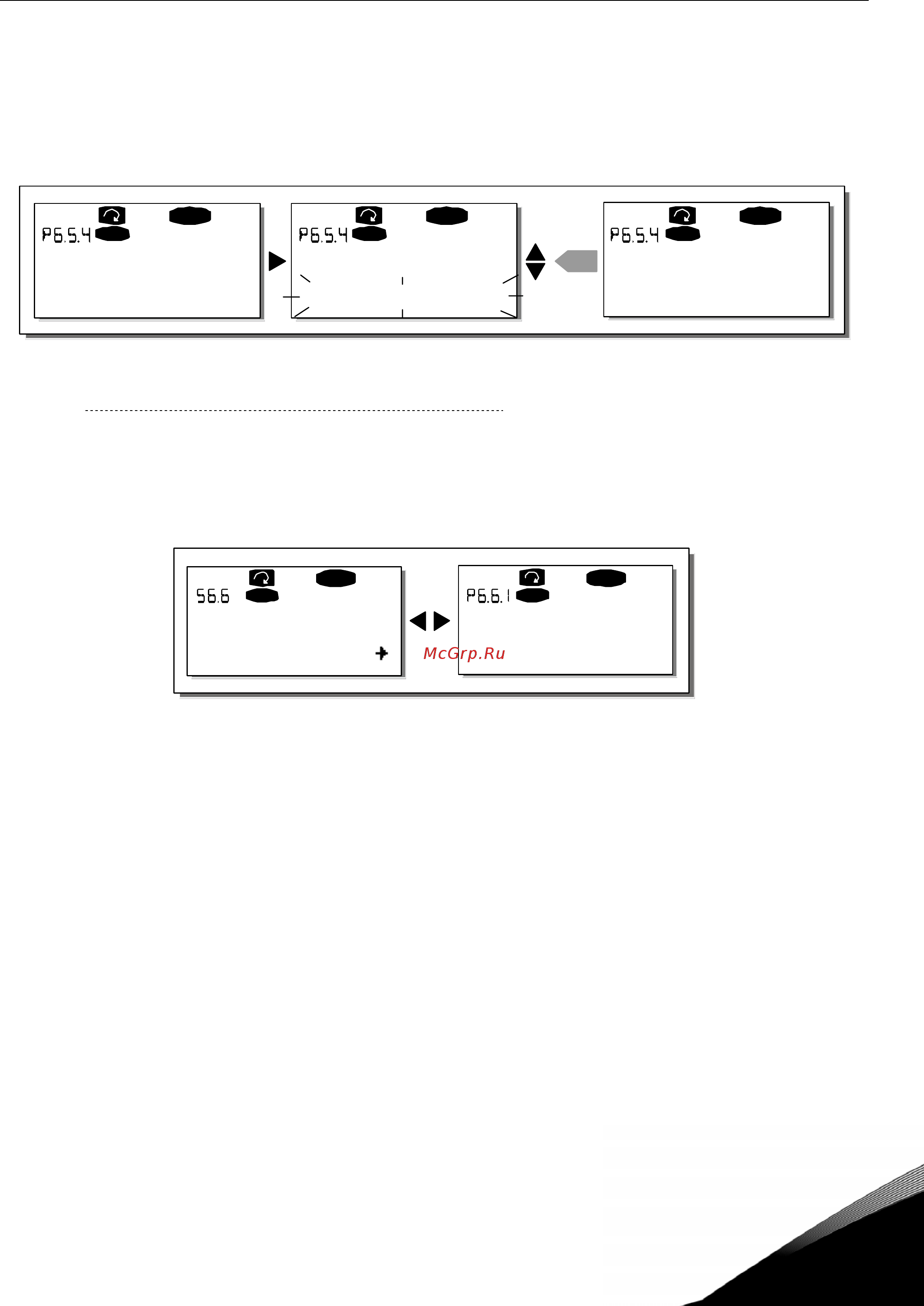

Рисунок 7-17. Разрешение на замену трех контролируемых параметров
7.3.6.6. Настройки панели управления (Keypad settings)
В Подменю Настройки панели управления Системного меню можно установить дополнительные
свойства пользовательского интерфейса преобразователя частоты.
Войдите в подменю Настройки панели управления (S6.6). Это подменю содержит четыре
страницы (P#) связанные с работой панели управления:
Рисунок 7-18. Подменю Настройки панели управления
Страница по умолчанию (Default page, P6.6.1)
С помощью этого параметра вы можете установить страницу, которая автоматически будет
выводиться на дисплей по окончании Времени ожидания (Timeout time) (см. ниже) или после
того, как на панель управления будет подано питание.
Если по умолчанию установленный номер страницы равен 0, на дисплее остается последняя
просмотренная страница. Нажмите один раз на Кнопку перемещен
ия по меню вправо для
перехода в режим редактирования. С помощью Кнопок просмотра измените номер Главного меню.
Еще одно нажатие на Кнопку перемещения по меню вправо дает возможность редактировать
номер подменю/страницы. Если номер страницы, которую вы хотите выводить на дисплей по
умолчанию, находится на третьем уровне, повторите процедуру. По
дтвердите выбор номера
страницы по умолчанию, нажав на Кнопку Enter (Ввод). Можно в любой момент вернуться к
предыдущему шагу, нажав на Кнопку перемещения по меню влево.
READY
I/Oterm
READY
I/Ot erm
enter
READY
I/Oterm
Мультимониторинг
Изменение парам.
Мультимониторинг Мультимониторинг
Изменение парам.
Запрет изменен.
P1
Î
P5
READY
I/Ot erm
0.
READ Y
I/Oterm
Настройки панели упр. Страница по умолч.
