26 • vacon УСТАНОВКА
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
5

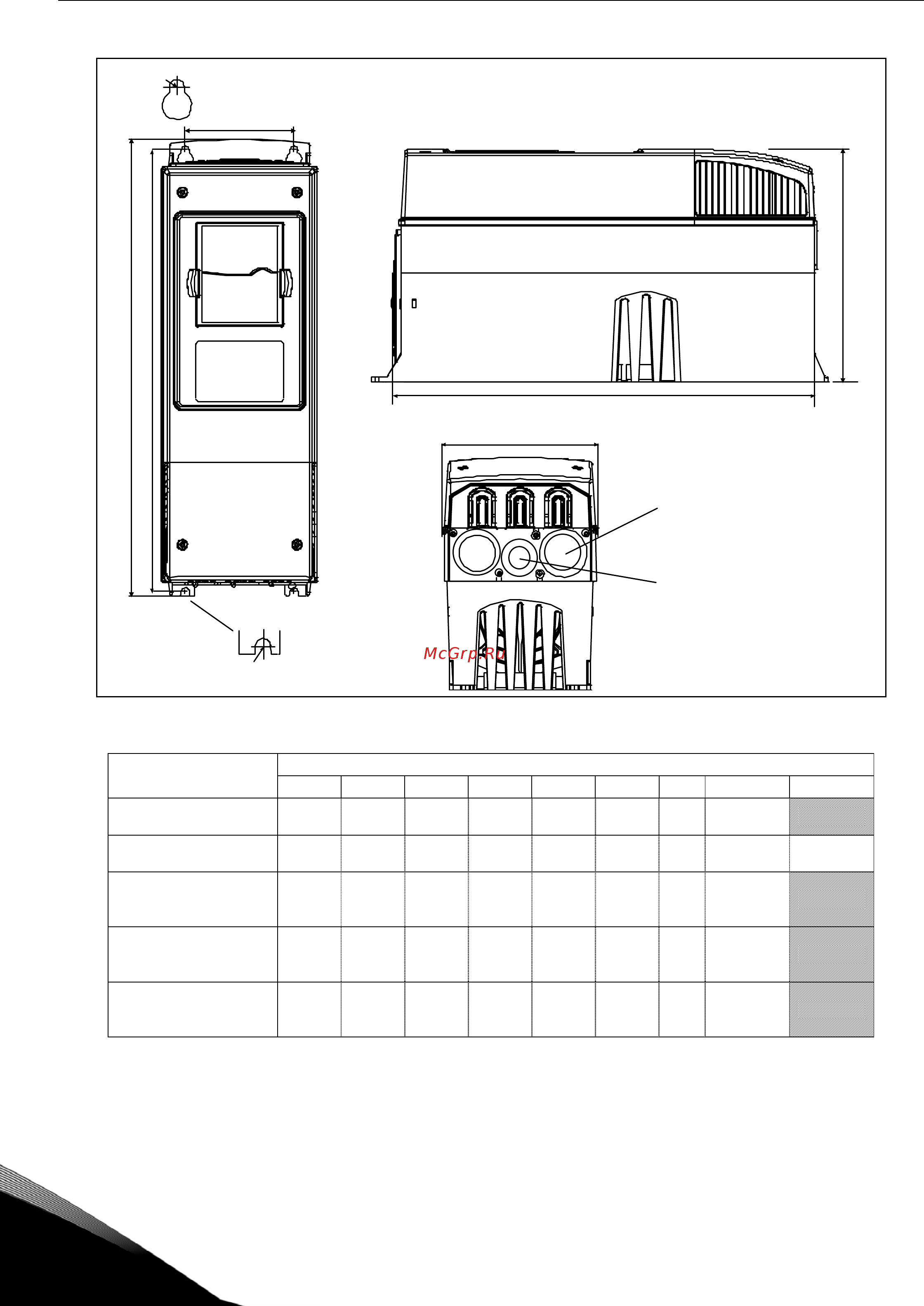

Рисунок 5-1. Габариты преобразователей частоты Vacon NX
Размеры, мм
Тип
W1 W2 H1 H2 H3 D1
∅ E1∅ E2∅*
0003—0012 NX_2
0003—0012 NX_5
128 100 327 313 292 190 7 3 x 28,3
0017—0032 NX_2
0016—0031 NX_5
144 100 419 406 391 214 7 2 x 37 1 x 28,3
0048—0061 NX_2
0038—0061 NX_5
0004—0034 NX_6
195 148 558 541 519 237 9 3 x 37
0075—0114 NX_2
0072—0105 NX_5
0041—0052 NX_6
237 190 630 614 591 257 9 3 x 47
0140—0205 NX_2
0140—0205 NX_5
0062—0100 NX_6
289 255 759 732 721 344 9 3 x 59
Таблица 5-1. Габариты разных типов преобразователей частоты Vacon NX
* Только для типоразмера FR5.
H1 H2
Ø
H3
fr5ip21.fh8
Ø
E1Ø
E2Ø*
W1
W2
D1
