ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 73
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
7.3.1. Меню мониторинга (Monitoring, M1)
Войти в Меню мониторинга можно из Главного меню, нажав на Кнопку перемещения по меню
вправо при индикации символа M1 в первой строке дисплея. Порядок просмотра контролируемых
значений показан на рис. 7-4.
Контролируемые сигналы обозначаются как V#.#, их список приведен в табл. 7-1. Значения
обновляются каждые 0,3 секунды.
Это меню предназначено только для просмотра сигналов, наблюдаемые зн
ачения не могут быть
изменены. Для изменения значений параметров см. Главу 7.3.2.

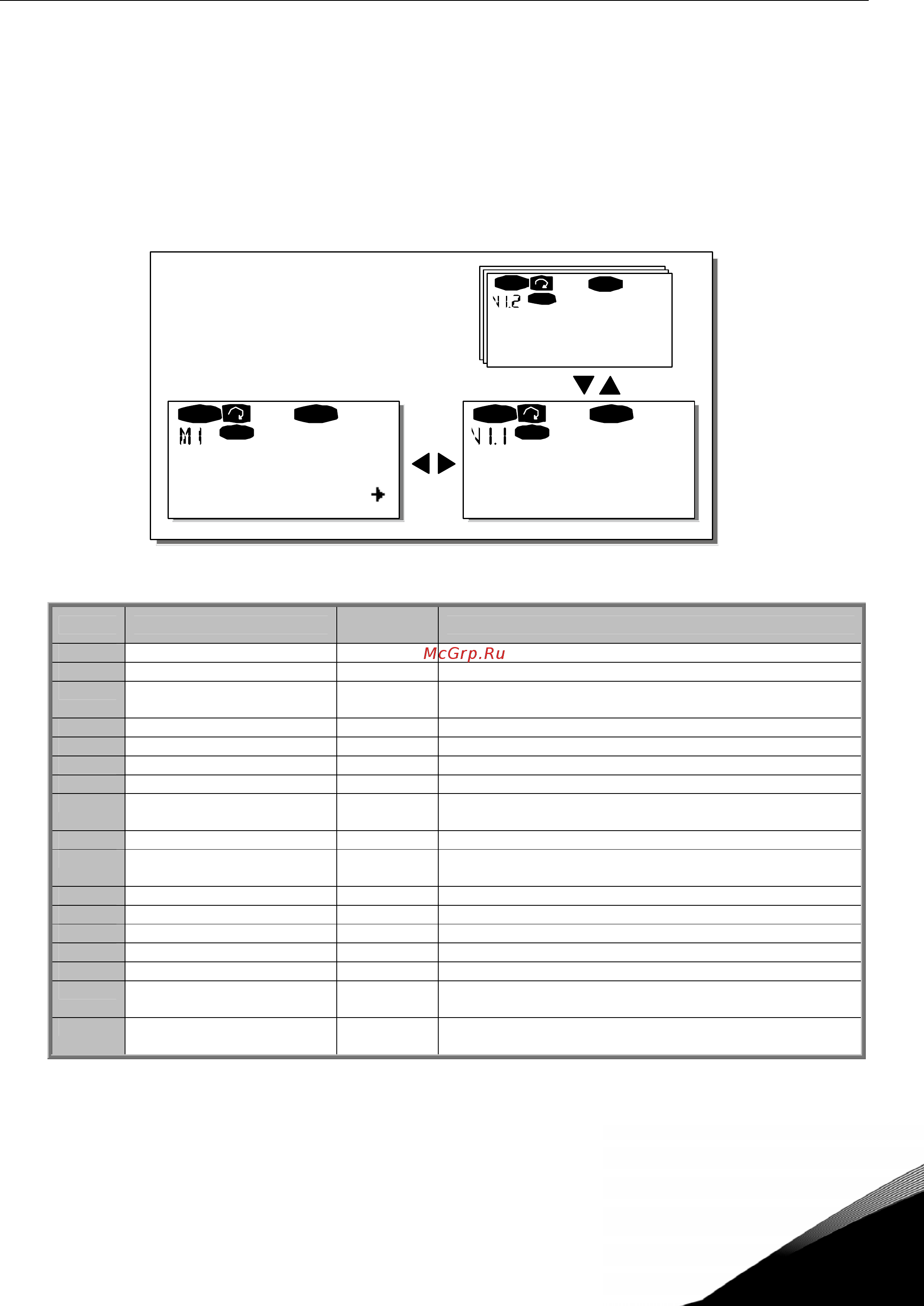

Рисунок 7-4. Меню мониторинга
Код Название сигнала
Ед.
измерен.
Описание
V1.1 Выходная частота Гц Частота двигателя
V1.2 Опорная частота Гц
V1.3 Скорость вращения
двигателя
Об./мин Расчетная скорость вращения двигателя
V1.4 Ток двигателя A Измеренный ток двигателя
V1.5 Момент двигателя % Расчетный момент двигателя на валу
V1.6 Мощность двигателя % Расчетная мощность двигателя на валу
V1.7 Напряжение двигателя В Расчетное напряжение двигателя
V1.8 Напряжение звена
постоянного тока
В Расчетное напряжение звена постоянного тока
V1.9 Температура устройства °C Температура радиатора
V1.10 Температура двигателя % Расчетная температура двигателя. См. Руководство
по прикладным программам All-in-One
V1.11 Потенциальный вход В AI1
V1.12 Токовый вход мА AI2
V1.13 DIN1, DIN2, DIN3 Состояния дискретного входа
V1.14 DIN4, DIN5, DIN6 Состояния дискретного входа
V1.15 DO1, RO1, RO2 Состояния дискретного и релейного выходов
V1.16 Аналоговый выходной
ток
мА AO1
M1.17 Мультимониторинг
параметров
Контроль трех выбранных значений. См. Главу
7.3.6.5
Таблица 7-1. Контролируемые сигналы
Примечание. Набор прикладных программ All-in-One содержит дополнительный список контролируемых
значений.
V1
Î
V14
READY
Local
READY
Local
READY
Local
RUN RUN
RU N
Мониторинг Выходная частота
Опорная частота
13,95 Гц
13,95 Гц
