34 • vacon УСТАНОВКА
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
5

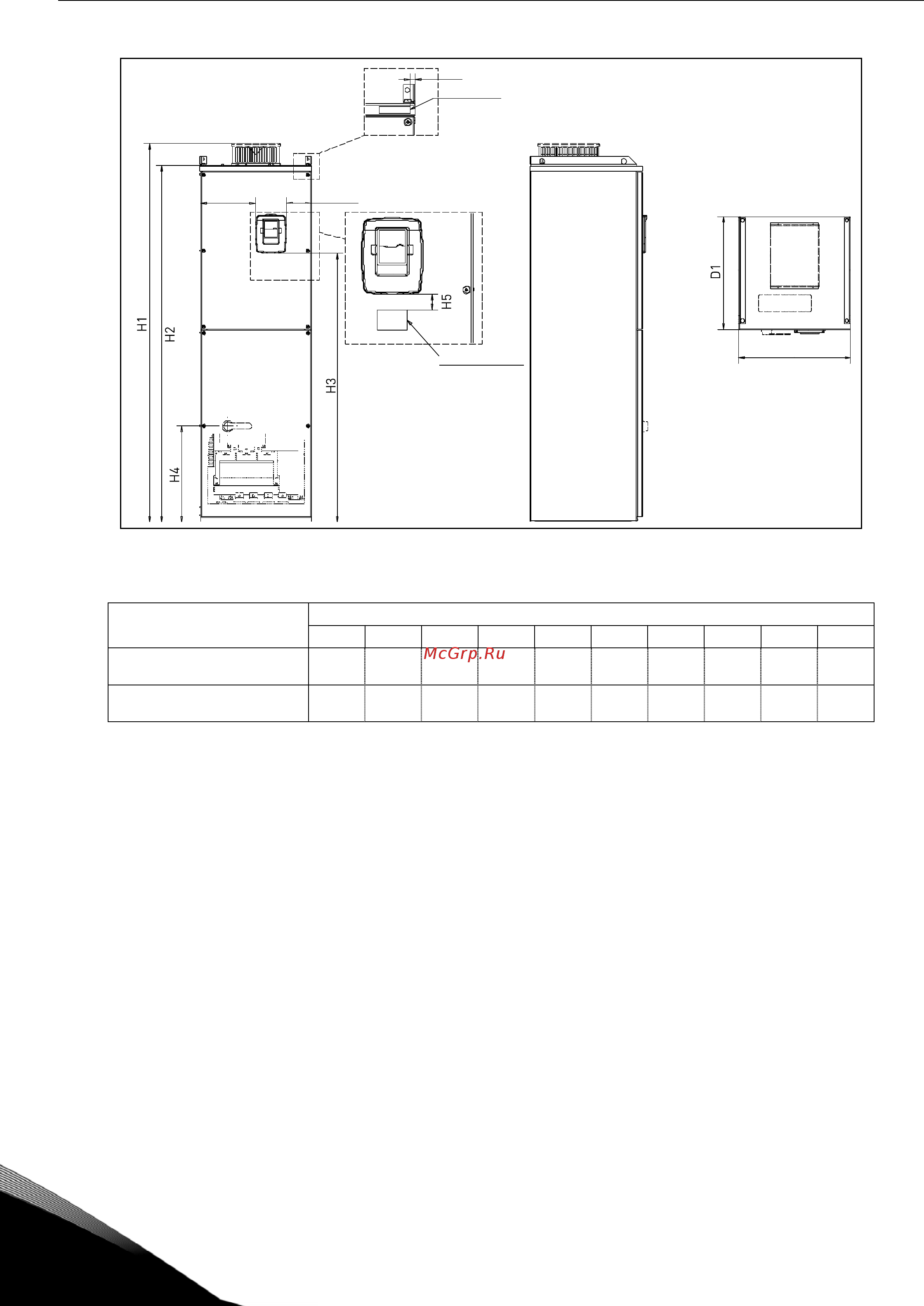

Рисунок 5-9. Габариты преобразователей частоты Vacon NX, типоразмеры FR10 и FR11
(напольного исполнения)
Размеры, мм
Тип
W1 W2 W3 W4 H1 H2 H3 H4 H5 D1
0385…0520 NX_5
0261…0416 NX_6
595 291 131 15 2018 1900 1435 512 40 602
0590…0730 NX_5
0460…0590 NX_6
794 390 230 15 2018 1900 1435 512 40 602
Таблица 5-9. Габариты преобразователей частоты Vacon NX, типоразмеры FR10 и FR11 (напольного
исполнения)
Type plate
Warning plate
W4
W2 W3
W1
