78 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7
В памяти активных отказов может храниться до 10 событий в порядке их возникновения. Экран
дисплея может быть очищен с помощью Кнопки Reset (Сброс), при этом индикация данных
вернется в состояние, которое было до возникновения отказа. Отказ остается активным до тех
пор, пока его не сбросить Кнопкой Reset (Сброс) или сигналом сброса с платы входо
в/выходов
или интерфейсной шины.
Примечание. Снимите внешний сигнал пуска пред сбросом отказа, чтобы избежать случайного перезапуска
привода.
7.3.4.1. Типы отказов
В преобразователях частоты NX могут возникать отказы четырех типов. Эти типы различаются по
дальнейшей реакции преобразователя частоты. См. таблицу 7-3.

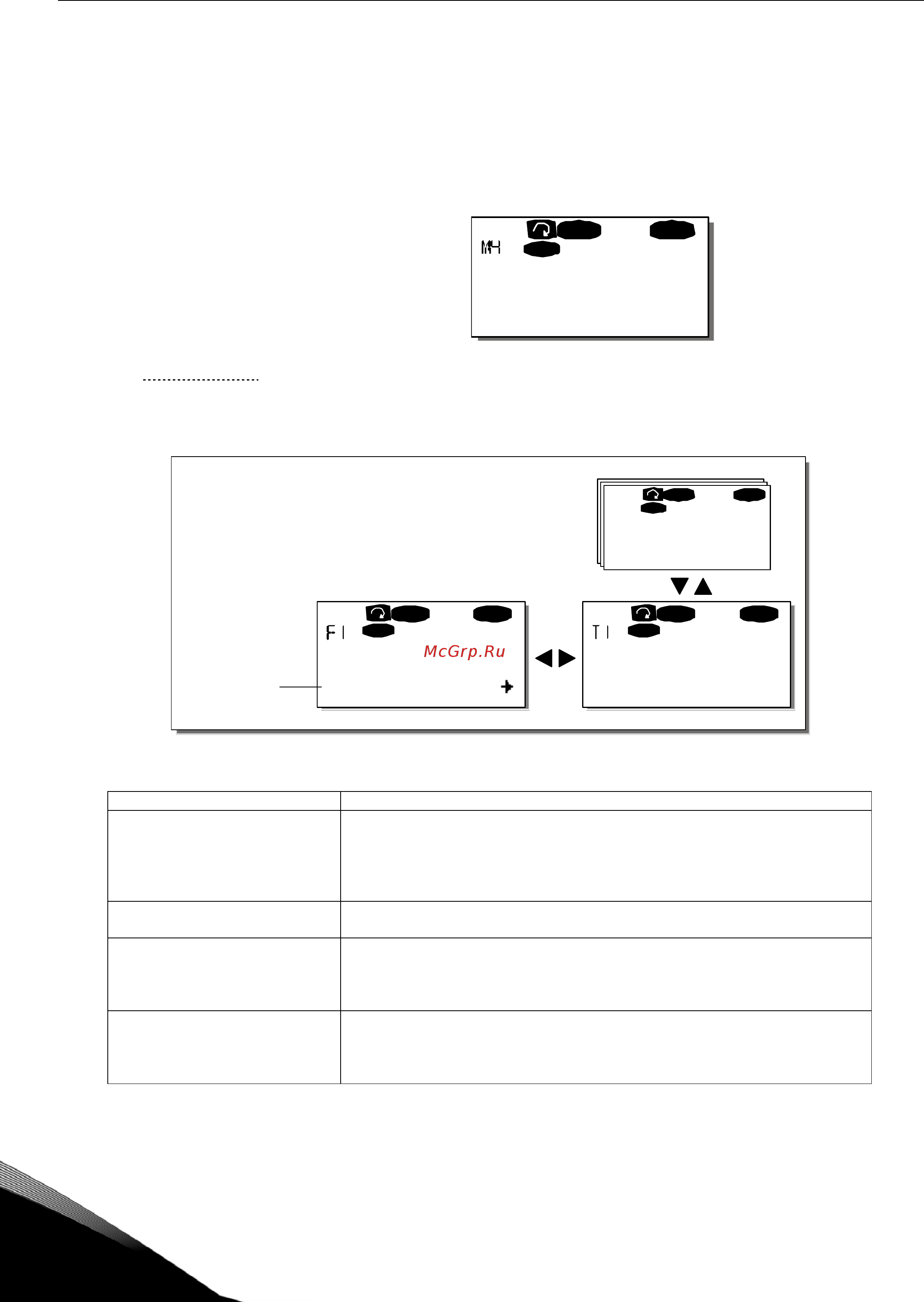

Рисунок 7-7. Отображение отказов на дисплее
Символ типа отказа Описание
A
(Alarm — Предупреждение)
Этот тип отказа указывает на несоответствие условий работы
номинальным. Отказ не приводит к остановке преобразователя
частоты и не требует никаких специальных действий.
Сообщение об отказе типа А отображается на дисплее в течение
30 секунд
F
(Fault — Отказ)
Отказ типа F приводит к остановке привода. Для его
перезапуска следует выполнить соответствующие действия
AR
(Fault Autoreset — Отказ с
автоматическим сбросом)
При отказе типа AR привод также немедленно останавливается.
Отказ сбрасывается автоматически, и привод пытается повторно
запустить двигатель. Если перезапуск оказывается неуспешным,
предпринимается аварийное отключение (FT), см. ниже
FT
(Fault Trip — Аварийное
отключение)
Аварийное отключение (FT) предпринимается в том случае, если
привод не может перезапустить двигатель после отказа типа AR.
В результате отказа типа FT ,так же как при отказе типа F,
привод останавливается
Таблица 7-3. Типы отказов
Нормальное состояние,
нет отказов:
F0
STOP FAULT
I/Oterm
Активные отказы
F T1
Î
T13
STOP FAULT
I/Oterm
STOP
I/Oterm
FAULT
34:21:05
STOP
I/Oterm
FAU LT
17
11 Выходная фаза Наработанные дни
Наработанные часы
Символ типа
отказа
Содержание
