66 • vacon ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
6
6.2.2.1. Инверсия сигналов дискретных входов
Уровень активного сигнала зависит от того, к какому напряжению подключены общие точки CMA
и CMB, (клеммы 11 и 17). Они могут быть подключены либо к клеммам +24В, либо к «земле»
(0 В). См. рис. 6-27.
Управляющее напряжение +24 В и «земля» для дискретных входов и общих точек (CMA, CMB)
могут подаваться как от встроенного, так и от внешнего источника.

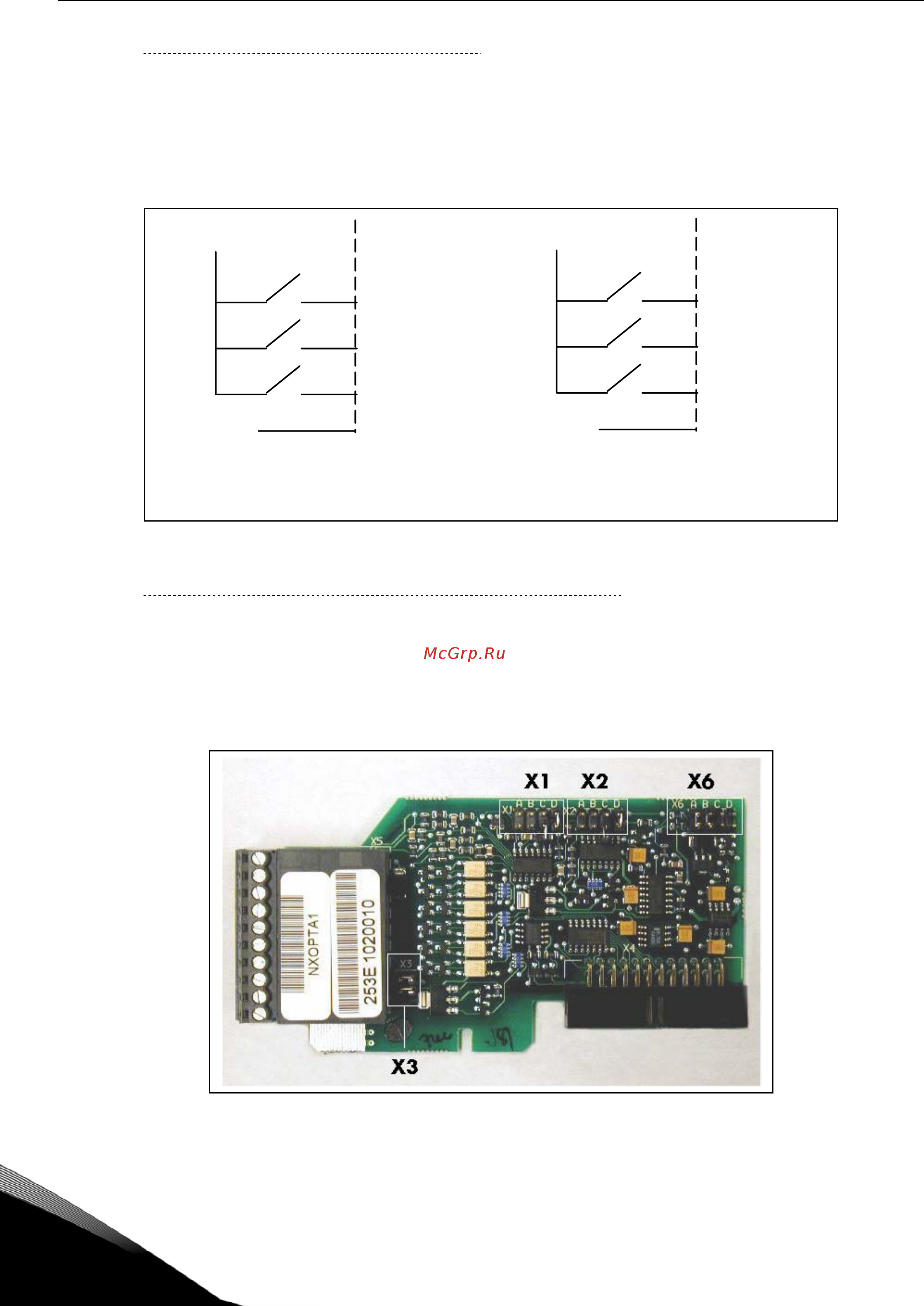

Рисунок 6-27. Положительная/отрицательная логика
6.2.2.2. Выбор положения перемычек на базовой плате OPT-A1
Пользователь может изменять по своему усмотрению функциональные возможности
преобразователя частоты с помощью перемычек на плате OPT-A1. Положение перемычек
определяет типы сигналов аналоговых и дискретных входов.
На основной плате А1 имеется четыре блока перемычек Х1, Х2, Х3 и Х6, на каждом из которых
имеется по 8 контактов и 2 перемычки. Возможные положения перемычек показаны на ри
с. 6-29.
Рисунок 6-28. Блоки перемычек на плате OPT-A1
+24 В
+24 В
DIN1
DIN2
DIN3
CMA
DIN1
DIN2
DIN3
CMA
nk6 _16
«Земля»
«Земля»
Положите льн ая логика (2 4 В активный сигнал ) =
Вход активен, когда контакт закрыт
Отрица те льн ая логика (0 В активный сиг нал ) =
Вход активен, когда контакт закрыт
Необходимо установить перемычку X3 в положение
«CMA/CMB изолированы от «земли».
