ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 47
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6
FR7:

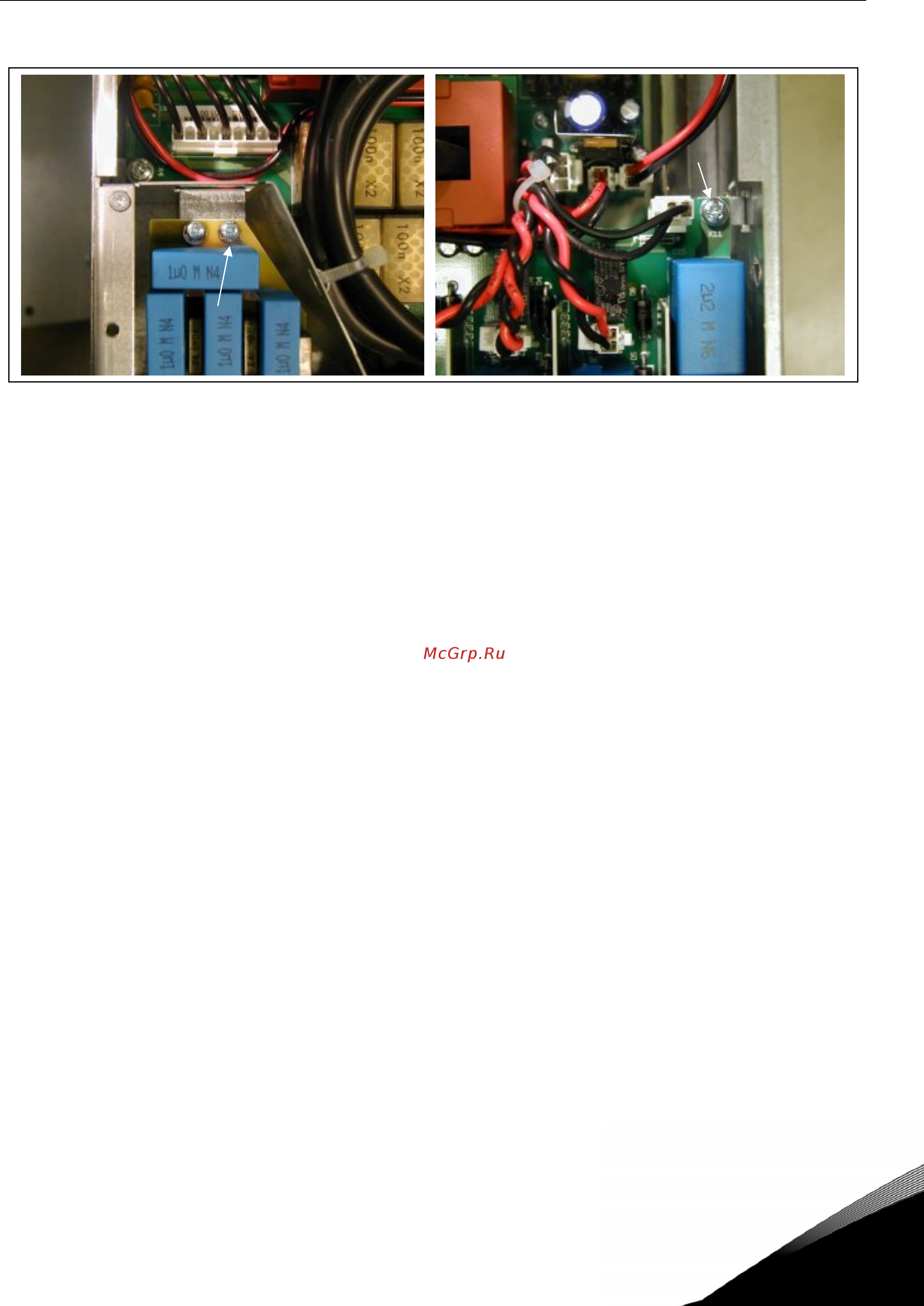

Рисунок 6-4. Изменение класса защиты по ЭМС, FR7
Примечание. Изменение класса защиты по ЭМС для типоразмеров FR8 и FR9 могут производить только
специалисты фирмы Vacon.
Удалите этот винт
Удалите этот винт
и замените на
пластиковый винт
M4
