ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 59
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6

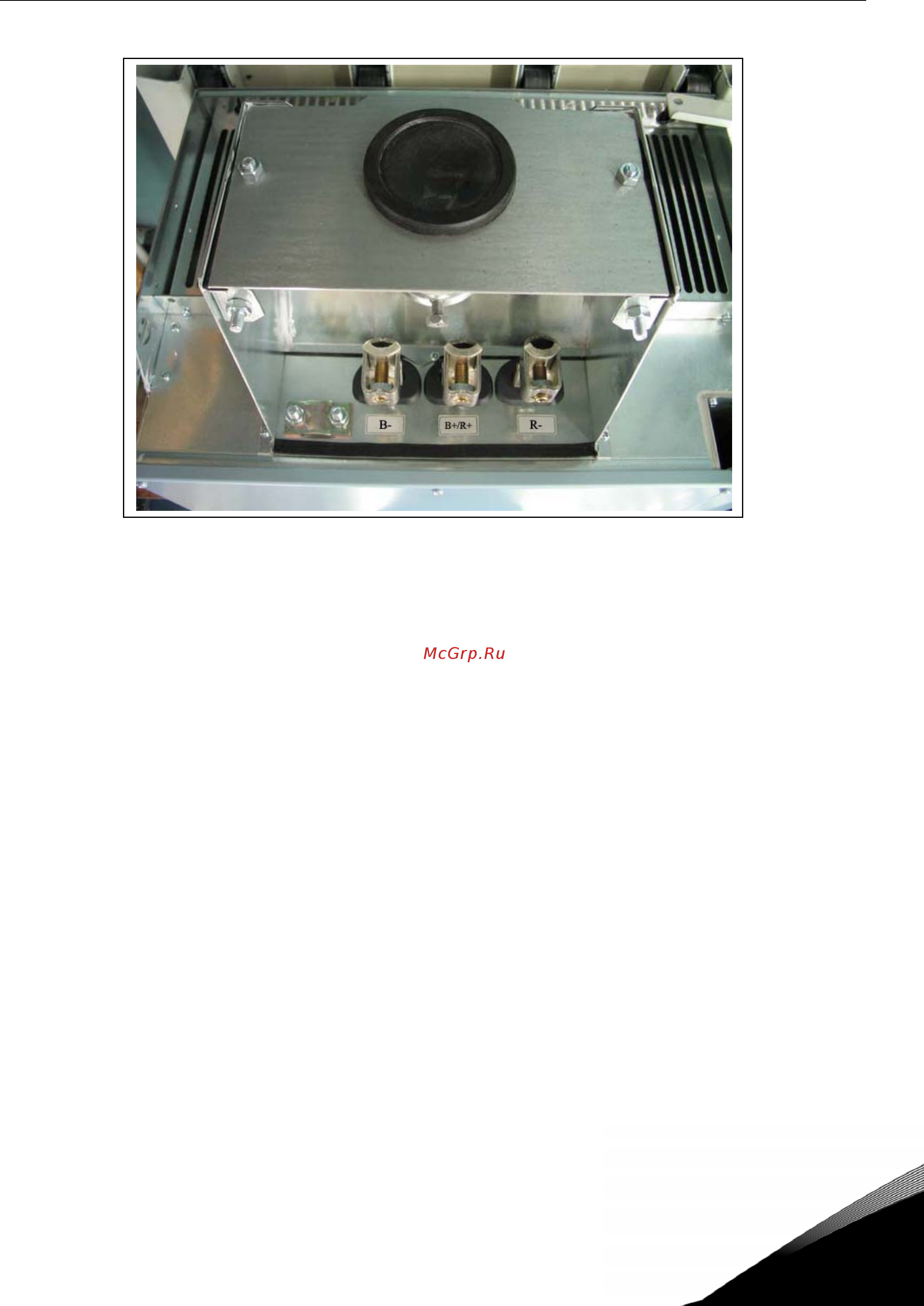

Рисунок 6-20. Клеммы звена постоянного тока и тормозного резистора на преобразователе
частоты FR9; клеммы звена постоянного тока промаркированы как B- и B+,
клеммы тормозного резистора как R+ и R-
B- B+/R+ R-
