CG Drives & Automation, 01-5325-09r2 Функциональное описание 103
Ток защиты двигателя I
2
t [232]
Устанавливает ограничение тока для вычисления I
2
t
Информация для интерфейса
Время защиты двигателя I
2
t [233]
Ус т а н о в ка времени срабатывания защиты I
2
t По
истечении этого времени достигается ограничение
для
I
2
t, если работа осуществляется при 120% от
значения тока I
2
t. Действует при пуске с 0 об/мин.
Информация для интерфейса

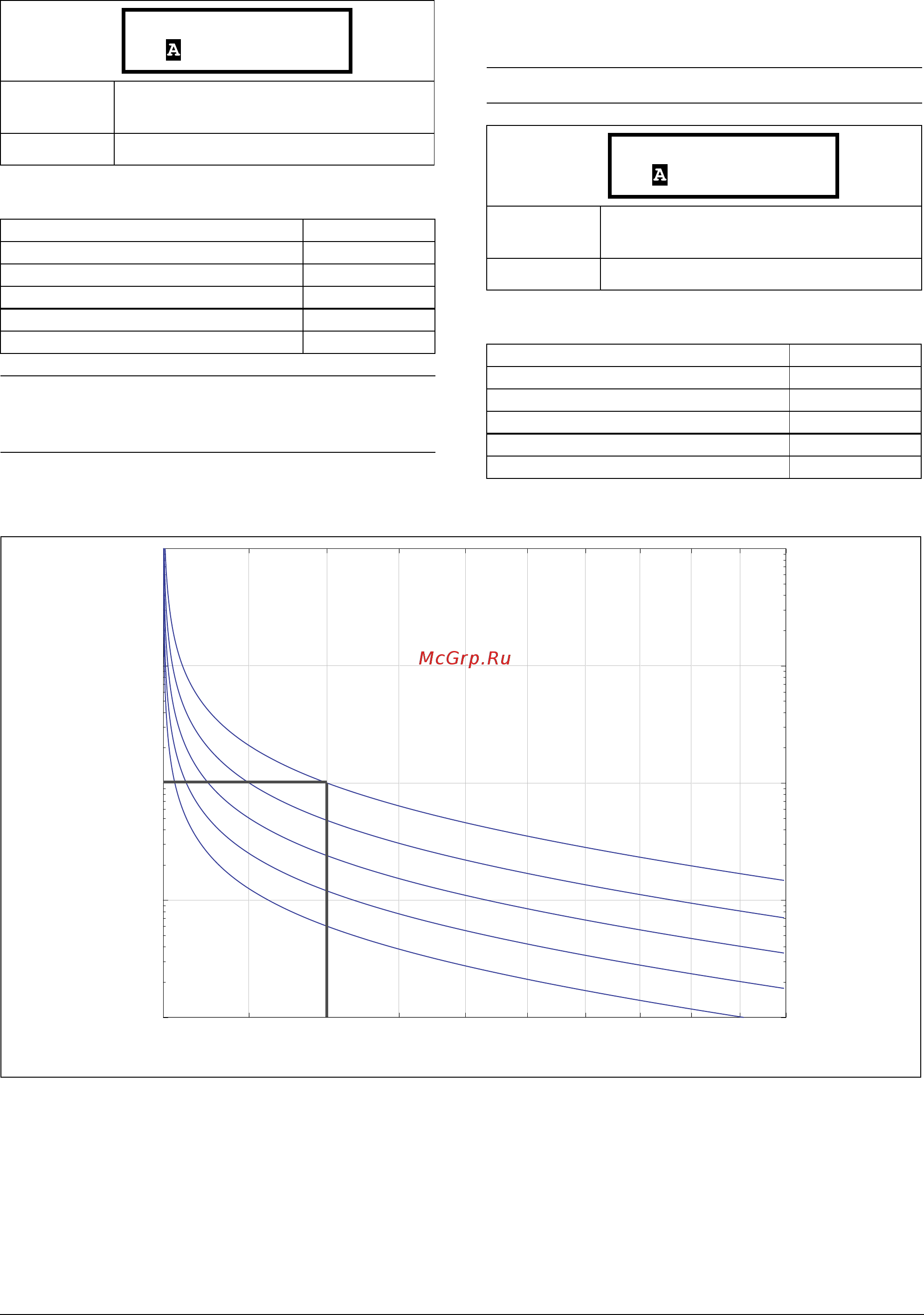

Рис. 88 Функция I
2
t
По
умолчанию:
100% I
MOT
Диапазон: 0–150% I
M
OT (уст. в меню [224])
Номер регистра Modbus/DeviceNet: 43062
Ячейка/указатель Profibus 168/221
Указатель EtherCAT (шестнадцатеричный)4bf6
Указатель Profinet IO 19446
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Если в меню [231] установлен
параметр "Ограничение", значение должно
превышать ток холостого хода двигателя.
232 Ток защ I
2
t
Stp 100%
ПРИМЕЧАНИЕ. Это время для двигателя не постоянно.
По
умолчанию:
60 с
Диапазон: 60–1200 с
Номер регистра Modbus/DeviceNet: 43063
Ячейка/указатель Profibus 168/222
Указатель EtherCAT (шестнадцатеричный)4bf7
Указатель Profinet IO 19447
Формат данных Fieldbus Long, 1=1 с
Формат данных Modbus EInt
233 Врм защ I
2
t
Stp 60s
10
100
1000
10000
100000
1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2
t [s]
i / I2t-current
60 s (120%)
120 s (120%)
240 s (120%)
480 s (120%)
1000 s (120%)
Фактическое значение выходного тока / ток I
2
t
