CG Drives & Automation, 01-5325-09r2 Функциональное описание 133

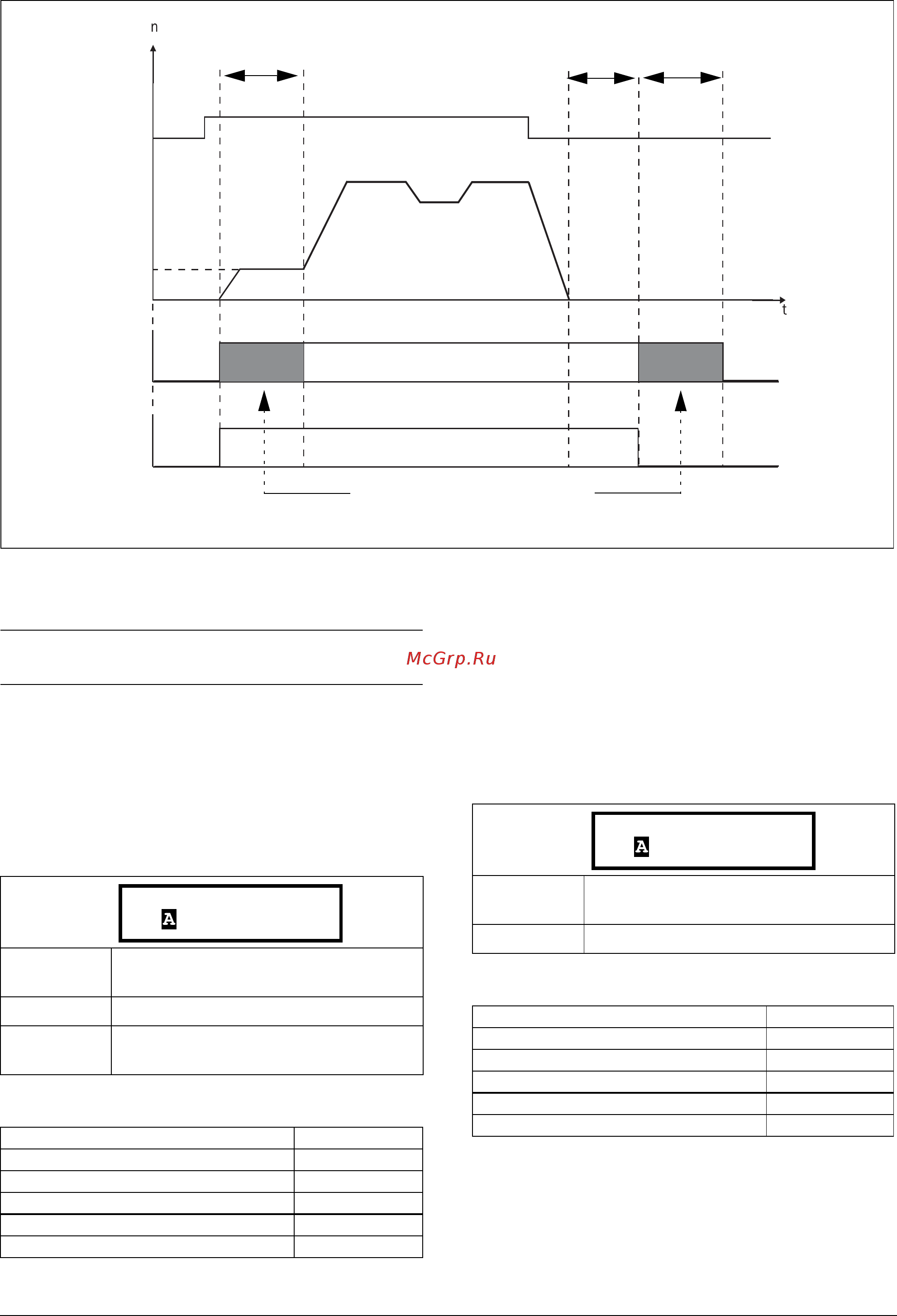

Рис. 96 Функции торможения
Ocв Topм Cкp [33D]
Параметр "Скорость освобождения" действует только
вместе с функцией торможения: освобождения
тормоза [33C]. Скорость освобождения представляет
собой начальное задание скорости в течение времени
освобождения тормоза.
Информация для интерфейса
Время включения тормоза [33E]
Время включения тормоза — это время, в течение
которого нагрузка на валу двигателя удерживается при
срабатывании механического тормоза. Используется
также для обеспечения точного останова, когда
трансмиссия и т. д. вызывает эффект "удара хлыстом".
Иными словами, оно компенсирует время, которое
занимает наложение механического тормоза.
Информация для интерфейса
Ocв Topм Cкp [33D]
Механический
Тормоз
Реле тормоза
Выход
В течение этих временных интервалов должны быть предприняты действия.
Освоб торм
[33C]
Тормоз вклю-
чен
[33E]
Ожидание
тормоза
[33F]
Закрытый
Вкл
Выкл
Открытый
Пуск
ПРИМЕЧАНИЕ. Т эта функция предназначена для
управления механическим тормозом .
По
умолчанию:
0 об/мин
Диапазон:- 4x синхр. скор. до 4x синхр. скор.
Зависит от:
синхронная скорость двигателя 4x, 1500
об/мин для двигателя с 1470 об/мин.
Номер регистра Modbus/DeviceNet: 43113
Ячейка/указатель Profibus 169/17
Указатель EtherCAT (шестнадцатеричный)4c29
Указатель Profinet IO 19497
Формат данных Fieldbus Int, 1=1 об/мин
Формат данных Modbus Int, 1=1 об/мин
33D Осв Торм Скр
Stp 0об/мин
По
умолчанию:
0,00 с
Диапазон: 0,00–3,00 с
Номер регистра Modbus/DeviceNet: 43114
Ячейка/указатель Profibus 169/18
Указатель EtherCAT (шестнадцатеричный)4c2a
Указатель Profinet IO 19498
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
33E Налож торм
Stp 0.00s
