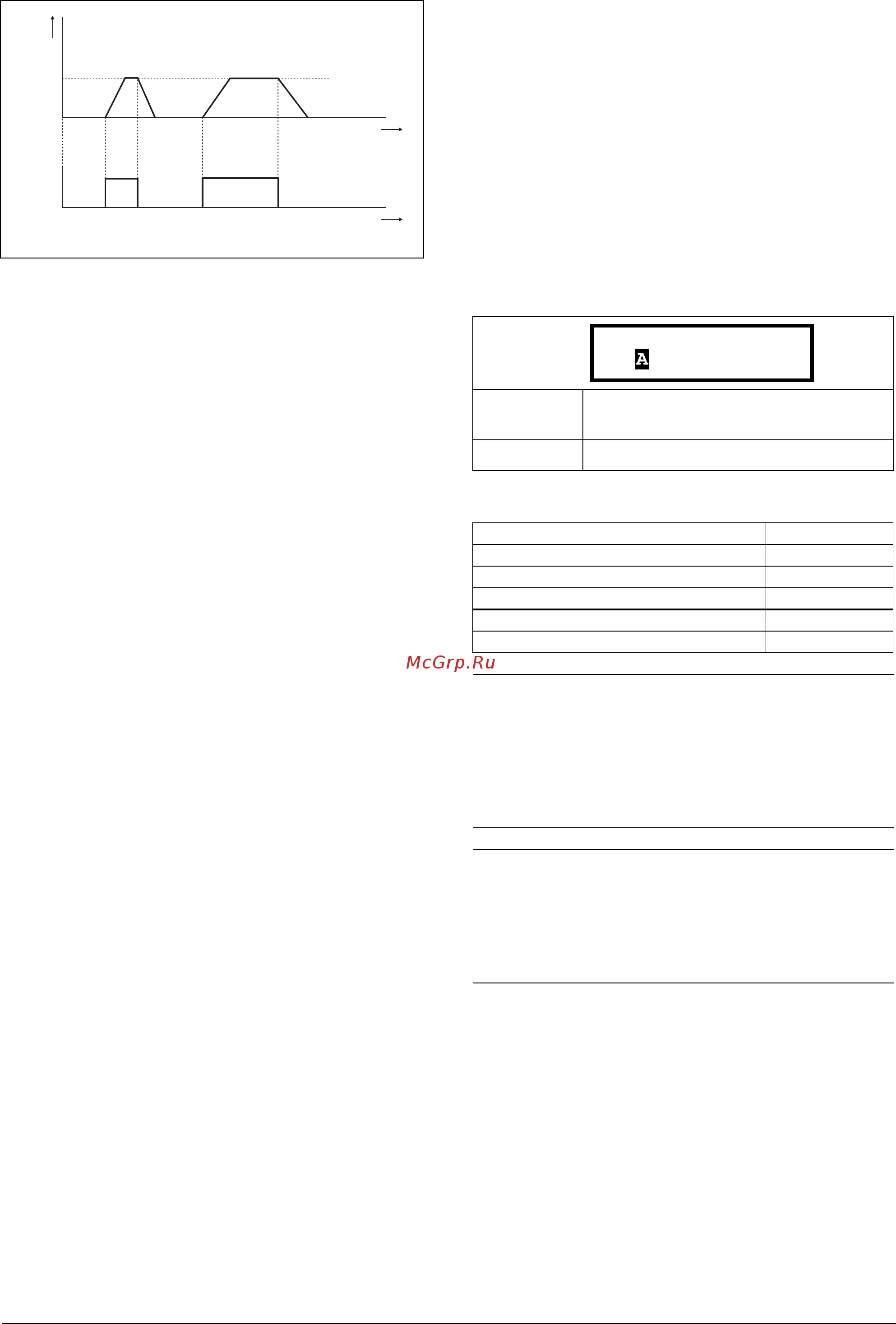

CG Drives & Automation, 01-5325-09r2 Функциональное описание 139
Рис. 100Команда толчкового режима
11.3.6 Моменты [350]
В данном меню содержатся все параметры для
настроек момента.
Maкcимальный мoмeнт [351]
Задает максимальный крутящий момент двигателя (в
соответствии с группой меню "Данные двигателя"
[220]). Значение этого параметра "Макс момент"
рассматривается как верхний предел момента. Для
пуска двигателя всегда необходимо задание скорости.
Информация для интерфейса
IxR кoмпeнcация [352]
Эта функция компенсирует падение напряжения при
различных сопротивлениях, например при (очень)
длинных кабелях двигателя, на дросселях и статоре
двигателя путем увеличения выходного напряжения
при постоянной частоте. IxR компенсация наиболее
важна на низких частотах для получения высокого
пускового момента. Максимальное увеличение
напряжения составляет 25% от номинального
выходного напряжения. См. Рис. 101.
t
t
f
(NG_06-F18)
Толч
Част
Коман
да тол-
чко-
По
умолчанию:
120% рассчитаны по данным двигателя
Диапазон: 0–400%
Номер регистра Modbus/DeviceNet: 43141
Ячейка/указатель Profibus 169/45
Указатель EtherCAT (шестнадцатеричный)4c45
Указатель Profinet IO 19525
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Параметр "Макс момент" будет
ограничивать максимальный выходной ток
преобразователя частоты согласно следующему
отношению: 100% Tдв соответствует 100% Iдв.
Максимальная допустимая настройка параметра
[351] ограничивается соотношением Iном./Iдв. х
120%, но не более 400%
ПРИМЕЧАНИЕ. При работе свыше 100% потери
мощности в двигателе увеличиваются
пропорционально квадрату момента. 400% момента
соответствуют потерям мощности в 1600%, что
приведет к быстрому
повышению температуры
двигателя.
T
MOT
Nm()
P
MOT
kw()x9550
n
MOT
rpm()
------------------------------------------=
= 100%
351 Maкc мoмeнт
Stp 120%
