CG Drives & Automation, 01-5325-09r2 Последовательная связь 83
10. Последовательная связь
Преобразователь частоты поддерживает различные
типы каналов последовательной связи.
• Modbus RTU через RS232/485
• Промышленные сети Fieldbus, например, Profibus
DP и DeviceNet
• Промышленный Ethernet типа Modbus/TCP,
Profinet IO и EtherCAT
10.1 Modbus RTU
Под панелью управления преобразователя частоты
расположен интерфейс последовательной связи.
Также возможно использование дополнительной
платы RS232/485 с гальванической развязкой (если
она установлена).
Протокол передачи данных построен на базе
протокола Modbus RTU, разработанного компанией
Modicon. Интерфейс RS232. В конфигурации
"ведущий/ведомый" преобразователь частоты
действует в качестве ведомого устройства с адресом 1.
Линия связи двунаправленная. Формат - стандартный
NRZ («без
возврата к нулю»).
Скорость передачи данных зафиксирована на уровне
9600 бод (порт RS232 панели управления).
Формат кадра знаков (всегда 11 разрядов) включает в
себя:
• один стартовый разряд
• восемь разрядов данных
• два стоповых разряда
• контроль четности отсутствует
К разъему RS232 на панели управления можно
временно подключить компьютер с программным
обеспечением, например EmoSoftCom (предназначено
для программирования и
мониторинга). Это может
оказаться полезным при копировании параметров с
одного преобразователя частоты на другой и т.д. Для
постоянного подключения компьютера потребуется
использовать одну из плат расширений связи.

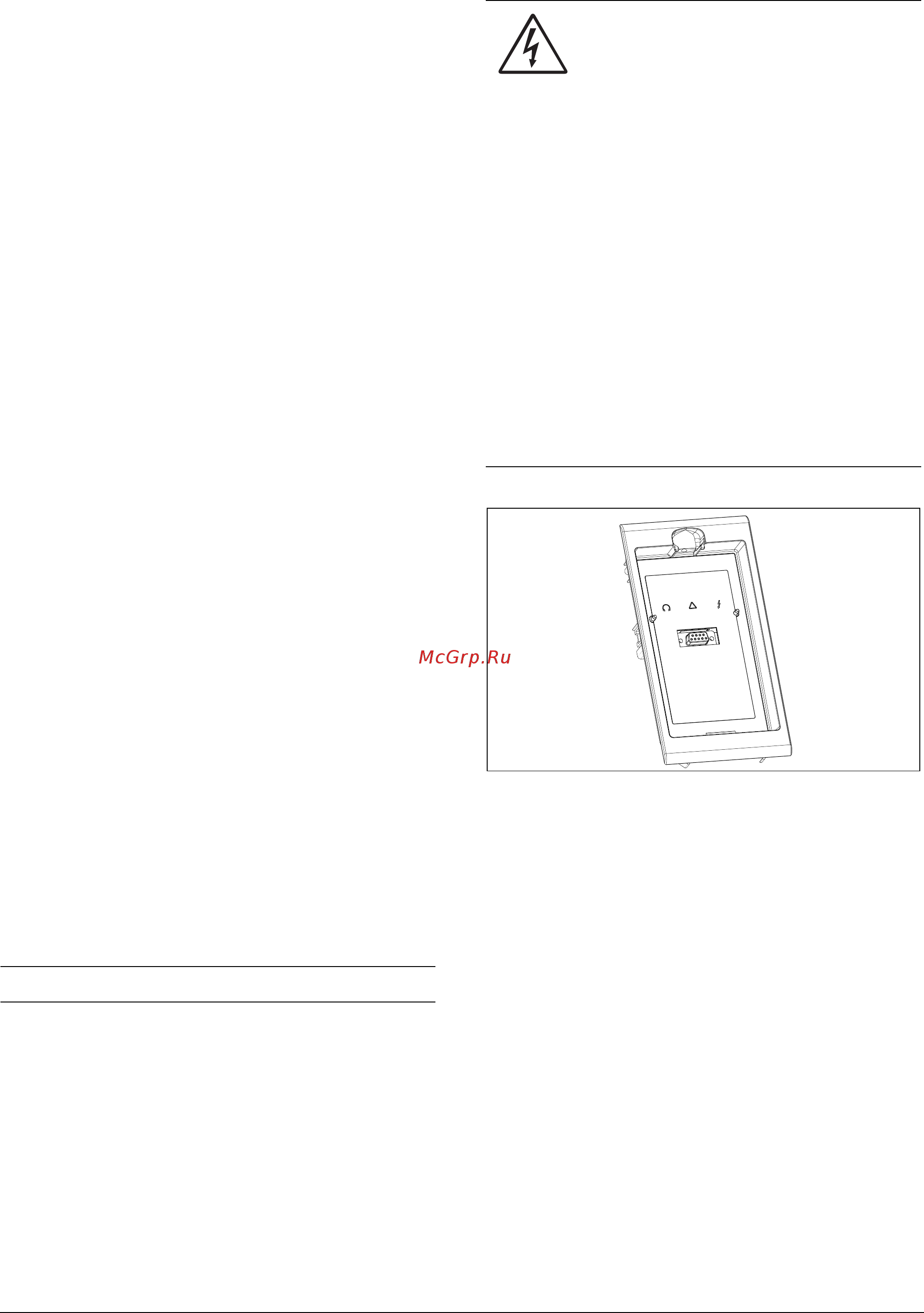

Рис. 84 Разъем RS232 под панелью управления
ПРИМЕЧАНИЕ. Порт RS232 не изолирован.
ВНИМАНИЕ!
Правильное и безопасное использование
соединения типа RS232 возможно в том
случае, если контакты корпуса обоих
портов имеют одинаковый потенциал. Если контакты
корпусов двух портов (например, компьютера и
управляемого оборудования) имеют разные
потенциалы, то возможно возникновение неполадок.
Возможно образование паразитных контуров с
замыканием через корпус, которые могут вывести
из строя порты RS232.
Интерфейс
RS232 панели управления не имеет
гальванической развязки.
В качестве опции можно отдельно заказать плату
RS232/485 с гальванической развязкой.
Следует иметь в виду, что интерфейс RS232 панели
управления можно безопасно использовать с
преобразователем USB - RS232 с гальванической
развязкой, приобретаемым отдельно.
