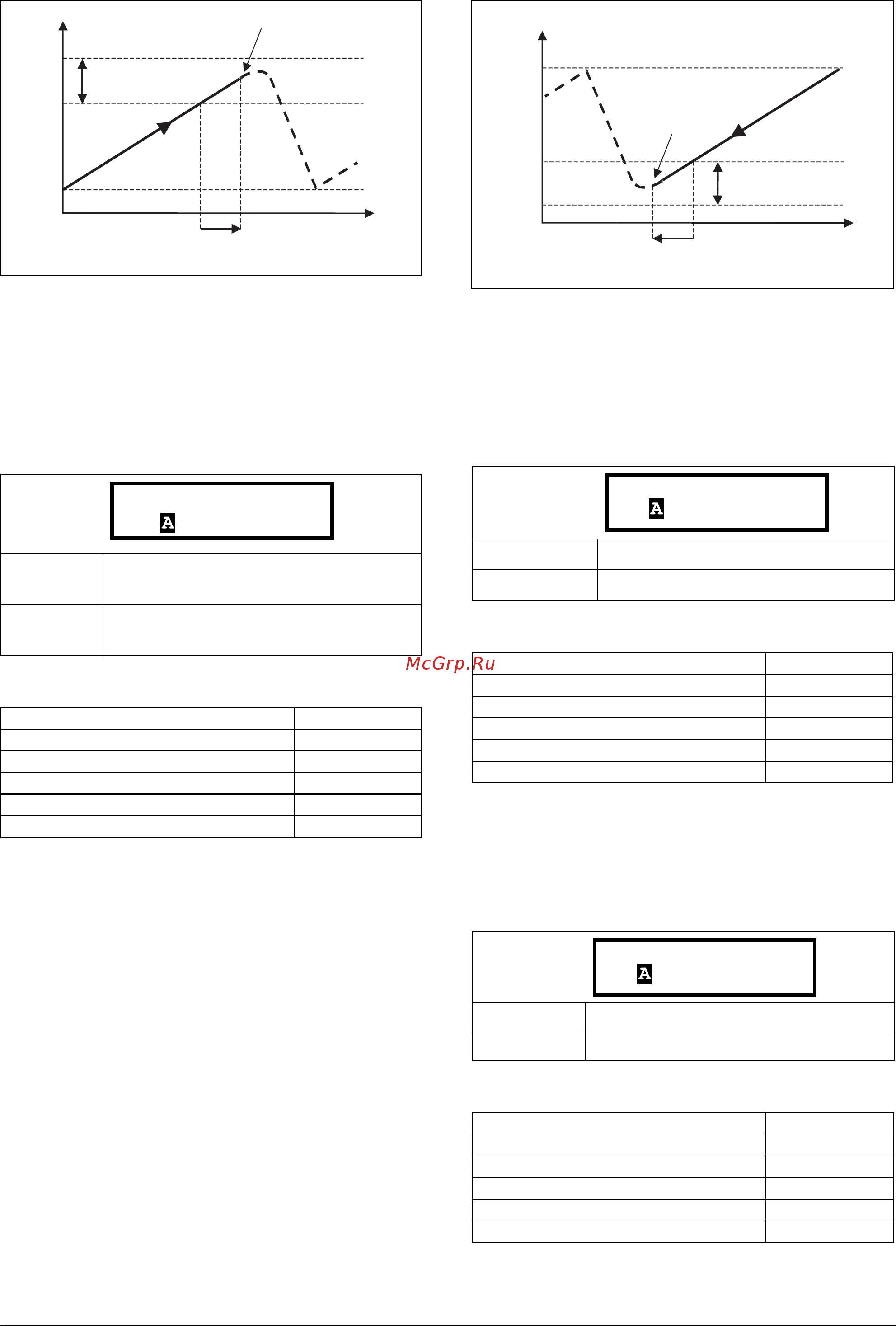

150 Функциональное описание CG Drives & Automation, 01-5325-09r2
Рис. 108Верхний диапазон
Нижн диапаз [398]
Если скорость мастера окажется в нижнем диапазоне,
через время задержки выключится дополнительный
преобразователь. Значение времени задержки
устанавливается в параметре Зaдepжк ост [39A].
Информация для интерфейса
Пример.
Макс Скор = 1500 об/мин
Мин Скор = 300 об/мин
Нижн диапаз = 10%
Включится задержка останова:
Диапазон = Макс Скор - Мин Скор = 1500-300 = 1200
об/мин
10% от 1200 об/мин = 120 об/мин
Уровень отключения = 300 + 120 = 420 об/мин
Рис. 109Нижний диапазон
Зaдepжк пycк [399]
Перед пуском следующего насоса должно пройти это
время задержки. Время задержки предотвращает
беспорядочное переключение насосов.
Информация для интерфейса
Задержк торм [39A]
Перед остановкой дополнительного насоса должно
пройти это время задержки. Время задержки
предотвращает беспорядочное переключение насосов.
Информация для интерфейса
По
умолчанию:
10%
Диапазон:
0-100% из диапазона минимальная
скорость - максимальная скорость
Номер регистра Modbus/DeviceNet: 43168
Ячейка/указатель Profibus 169/72
Указатель EtherCAT (шестнадцатеричный)4c60
Указатель Profinet IO 19552
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
(NG_50-PC-12_1)
Расход/Давление
Скорость
Макс.
Мин
Верхний диапазон
пуск следующего насо
Зaдepжка пycка [399]
398 Нижн диапаз
Stp 10%
По умолчанию:0 с
Диапазон: 0–999 с
Номер регистра Modbus/DeviceNet: 43169
Ячейка/указатель Profibus 169/73
Указатель EtherCAT (шестнадцатеричный)4c61
Указатель Profinet IO 19553
Формат данных Fieldbus Long, 1 = 1 c
Формат данных Modbus EInt
По умолчанию:0 с
Диапазон: 0–999 с
Номер регистра Modbus/DeviceNet: 43170
Ячейка/указатель Profibus 169/74
Указатель EtherCAT (шестнадцатеричный)4c62
Указатель Profinet IO 19554
Формат данных Fieldbus Long, 1=1 с
Формат данных Modbus EInt
(NG_50-PC-13_1)
Скорость
Макс.
Мин
останов "верхнего"
Нижний диапазон
Зaдepжка останова [39A]
Расход/Давление
насоса
399 Зaдepжк пycк
Stp 0s
39A Задержк торм
Stp 0s
