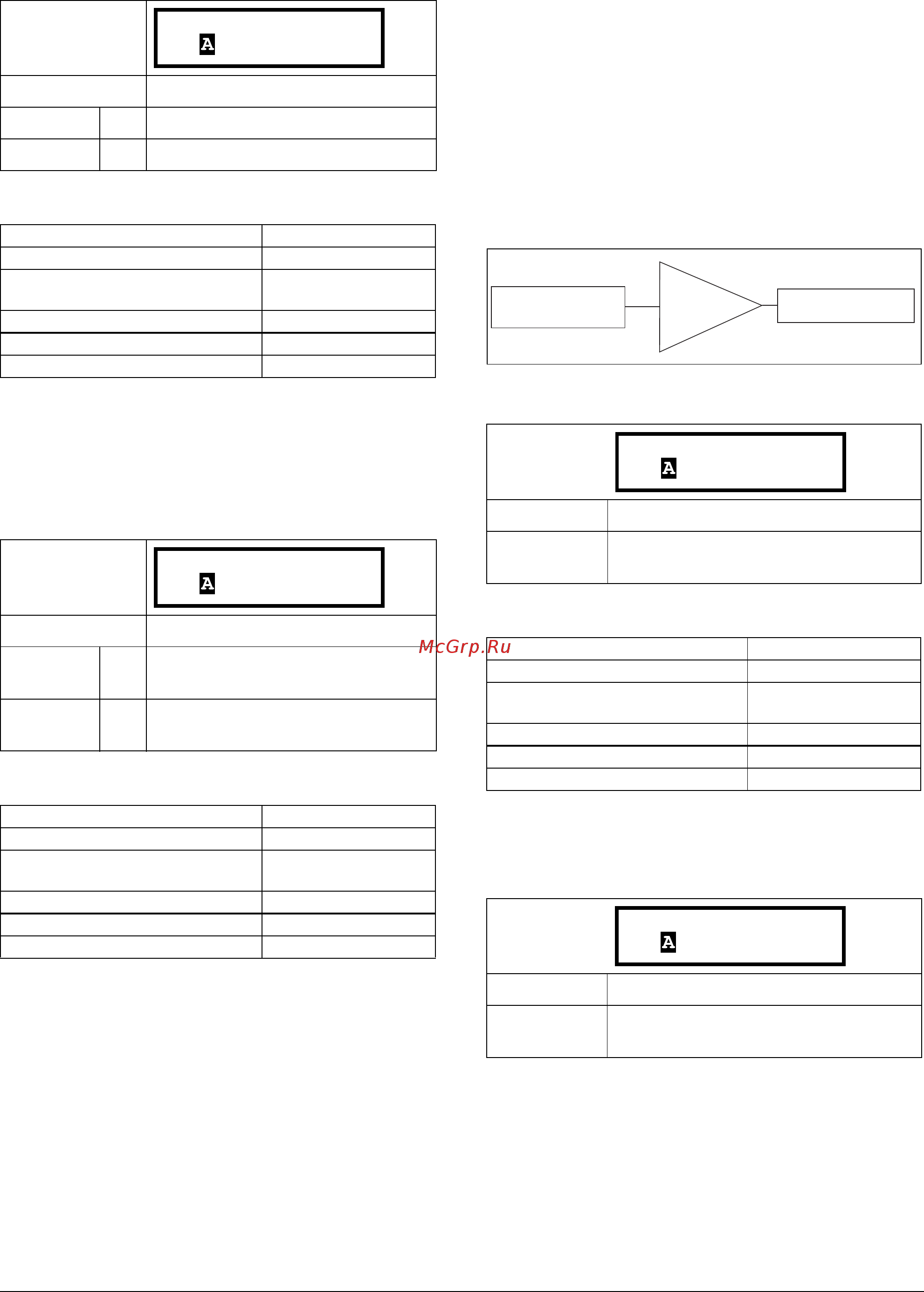

CG Drives & Automation, 01-5325-09r2 Функциональное описание 191
Аналоговый компаратор 4, Тип [6144]
Функция идентична аналоговому компаратору 1,
уровень Типа [6114]
Информация для интерфейса
Аналоговый компаратор 4, Полярн
[6145]
Функция идентична аналоговому компаратору 1,
Полярн [6115]
Информация для интерфейса
Цифровой компаратор Нacтp [615]
Цифровые компараторы, группа параметров.
Цифровой компаратор 1 [6151]
Выбор входного сигнала для цифрового компаратора 1
(ЦК1).
Выходной сигнал ЦК1 задается высоким, если
выбранный входной сигнал активен. См. Рис. 130.
Выходной сигнал может быть запрограммирован на
цифровые или релейные выходы или использован в
качестве источника для виртуальных подключений
[560].
Рис. 130Цифровой компаратор
Информация для интерфейса
Цифровой компаратор 2 [6152]
Функция идентична цифровому компаратору 1 [6151].
По умолчанию:C Окном
Гистерезис 0 Компаратор гистерезисного типа
C Окном 1 Компаратор двухпорогового типа
Номер регистра Modbus/DeviceNet: 43484
Ячейка/указатель Profibus 170/133
Указатель EtherCAT
(шестнадцатеричный)
4d9c
Указатель Profinet IO 19868
Формат данных Fieldbus UInt
Формат данных Modbus UInt
По умолчанию: Биполярн
Однополярн 0
Однополярн Используется абсолютное
значение [6111]
Биполярн 1
Биполярн Используется значение со
знаком [6111]
Номер регистра Modbus/DeviceNet: 43489
Ячейка/указатель Profibus 170/138
Указатель EtherCAT
(шестнадцатеричный)
4da1
Указатель Profinet IO 19873
Формат данных Fieldbus UInt
Формат данных Modbus UInt
6144 AК4 Тип
Stp C Окном
6145 AК4 Полярн
Stp Биполярн
По умолчанию: Работа
Выбор:
Выбираются те же параметры, что и для
"ЦифBыx" 1 [541].
Номер регистра Modbus/DeviceNet: 43407
Ячейка/указатель Profibus 170/56
Указатель EtherCAT
(шестнадцатеричный)
4d4f
Указатель Profinet IO 19791
Формат данных Fieldbus UInt
Формат данных Modbus UInt
По умолчанию: ЦифBx1
Выбор:
Выбираются те же параметры, что и для
"ЦифBыx" 1 [541].
+
-
(NG_06-F126)
Сигнал ЦК1
Цифровой сигнал:
Меню [6151]
ЦКомп 1
6151 ЦК1
Stp Работа
6152 ЦК2
Stp ЦифBx1
