152 Функциональное описание CG Drives & Automation, 01-5325-09r2
Время стабилизации при пуске [39D]
Наличие периода стабилизации позволяет вновь
включенному насосу выйти на номинальный режим,
прежде чем возобновится регулирование. Если
дополнительный насос включается к сети напрямую
или через пускатель Y/
,, расход и давление могут
быть нестабильными в течение некоторого времени
из-за слишком резкого пуска. Это может привести к
нежелательным пускам и остановам дополнительных
насосов.
Во время стабилизации:
• ПИД-регулирование выключено.
• Выходная частота остается на постоянном уровне
после включения насоса.
Информация для интерфейса
Скорость перехода [39E]
Скорость перехода при пуске предназначенa для
сведения к минимуму скачков расхода/давления при
включении дополнительного насоса. Перед
включением дополнительного насоса скорость
насоса-мастера понижается до скорости перехода при
пуске. Эта установка зависит от характера работы
главного и дополнительного преобразователей.
Рекомендуется подбирать оптимальную скорость
методом проб и ошибок.
Советы:
• Если дополнительный насос отличается "медлен-
ным" характером пуска/остановки, следует
использовать более высокую скорость перехода.
• Если дополнительный насос отличается
"быстрым" характером пуска/остановки, следует
использовать более низкую переходную скорость.
Информация для интерфейса
Пример
Макс Скор = 1500 об/мин
Мин Скор = 200 об/мин
Пepex пycк = 60%
Если требуется дополнительный насос, скорость
опустится до минимальной + (60% x (1500-200 об/
мин)) = 200 + 780 об/мин = 980 об/мин. По
достижении этой скорости включится
дополнительный насос с наименьшим временем
работы.

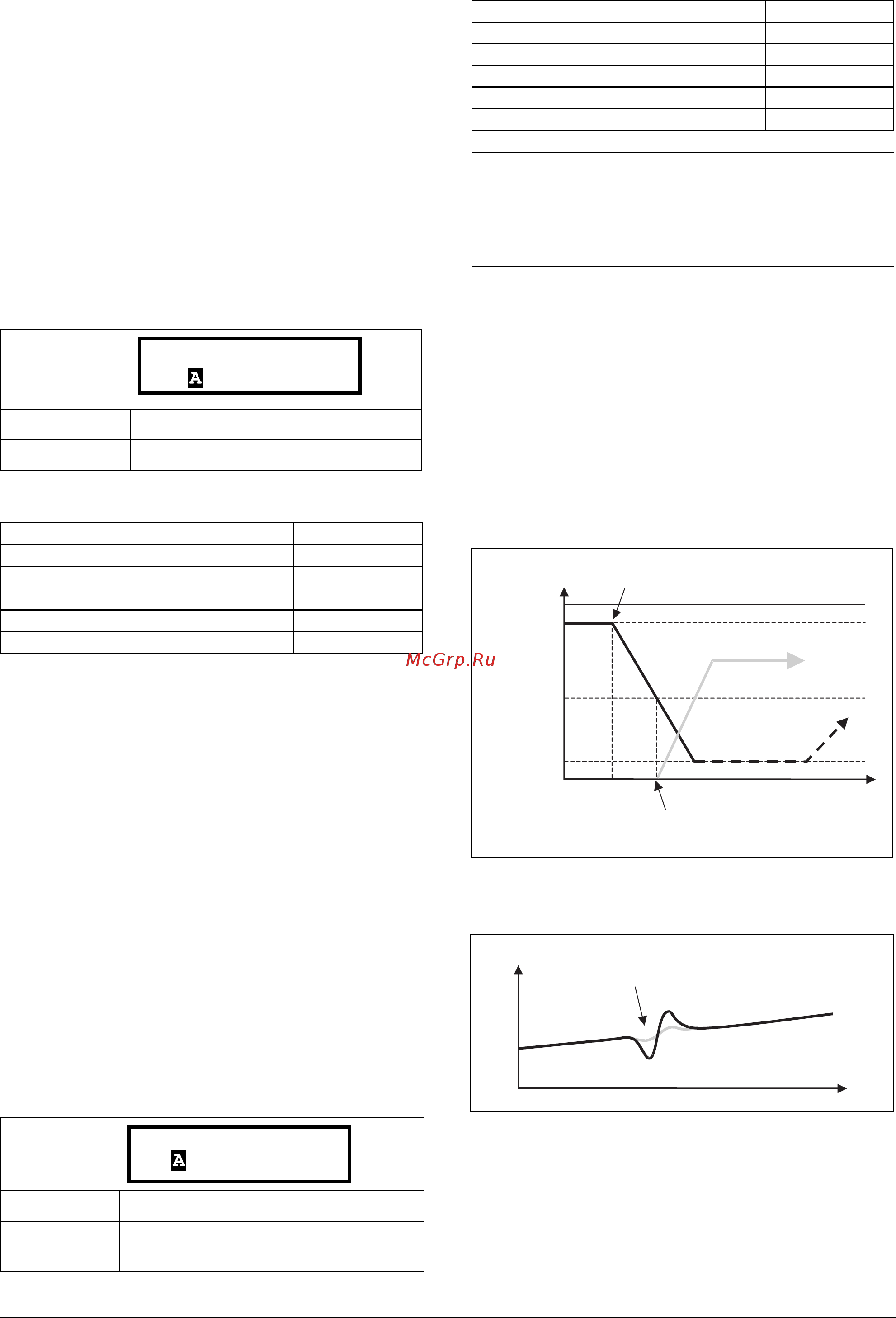

Рис. 112Скорость перехода
Рис. 113Эффект использования скорости перехода
По умолчанию:0 с
Диапазон: 0–999 с
Номер регистра Modbus/DeviceNet: 43173
Ячейка/указатель Profibus 169/77
Указатель EtherCAT (шестнадцатеричный)4c65
Указатель Profinet IO 19557
Формат данных Fieldbus Long, 1=1 с
Формат данных Modbus EInt
По умолчанию: 60%
Диапазон:
0-100% из диапазона минимальная
скорость - максимальная скорость
Δ
39D Cтaбил пycк
Stp 0s
39E Пepex пycк
Stp 60%
Номер регистра Modbus/DeviceNet: 43174
Ячейка/указатель Profibus 169/78
Указатель EtherCAT (шестнадцатеричный)4c66
Указатель Profinet IO 19558
Формат данных Fieldbus Long, 1 = 1 %
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Если задано 100%, то игнорируется
нарастание скорости при пуске насосов и не
происходит никакой адаптации по скорости.
Например, при пуске ведомого насоса
поддерживается скорость ведущего насоса.
(NG_50-PC-16_1)
Скорость
Фактическая
Перех
Мин
Пуск процедуры включения
Дополнительный насос
Насос Мастер
Расход/Давление
Команда фактического пуска
следующего
насоса (реле)
Расход/Давление
Скорость перехода уменьшает скачок
Время
