30 Установка CG Drives & Automation, 01-5325-09r2

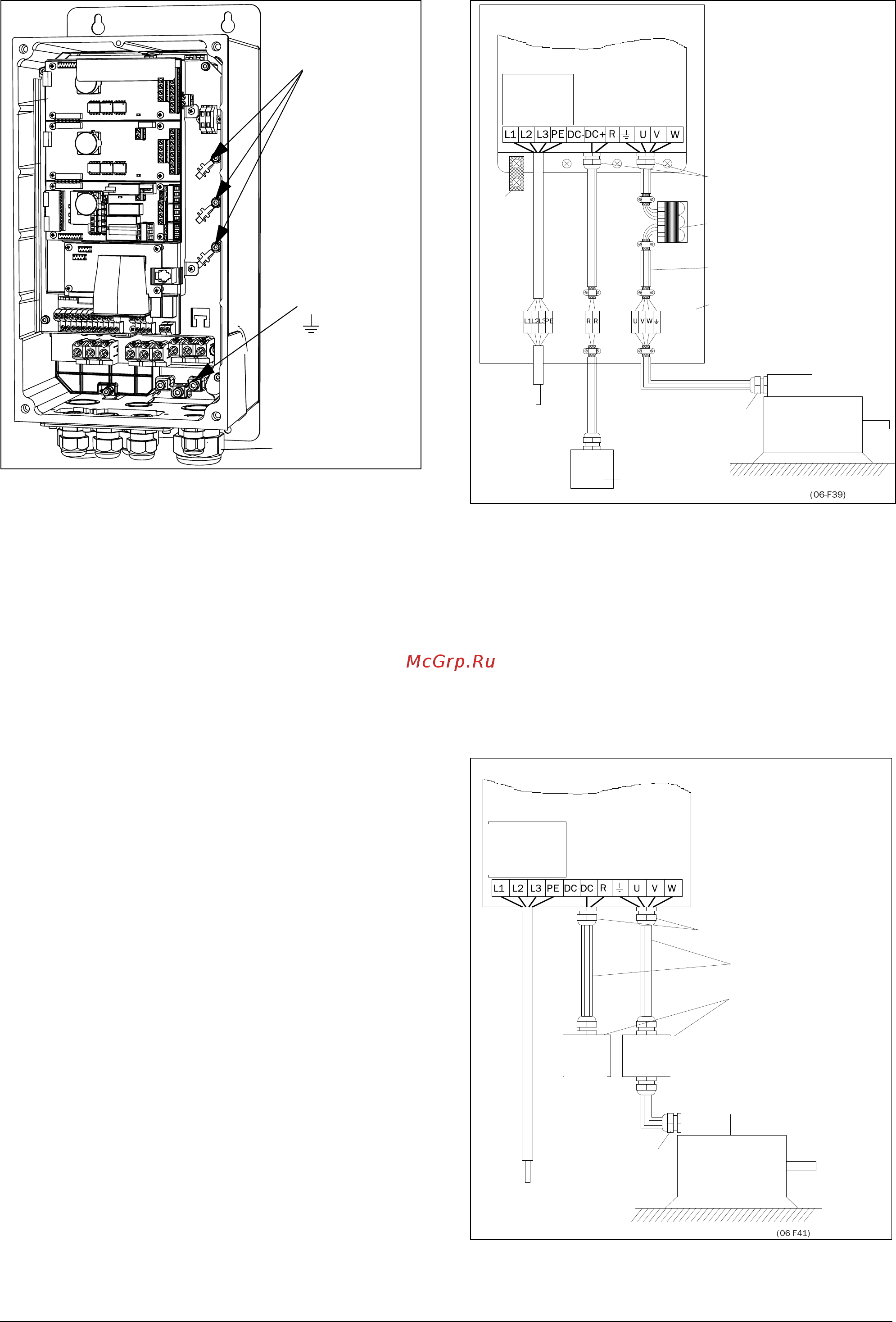

Рис. 34 Экранирование кабелей.
Обратите особое внимание на следующие аспекты:
• Необходимо обеспечить антикоррозионную
защиту мест, с которых удалена краска. Покрасьте
эти места заново после соединения!
• Крепление всего корпуса преобразователя частоты
должно быть электрически соединено с
монтажной панелью на как можно большей
площади. Уд а л е н и е краски в этом случае
необходимо. В противном случае
требуется
соединить корпус преобразователя частоты с
монтажной панелью при помощи шинного
соединителя минимальной длины.
• По возможности старайтесь избегать разрывов
экрана.
• В случае монтажа преобразователя частоты в
стандартном шкафу внутренняя проводка
обязательно должна соответствовать стандарту
EMC. На Puc. 35 показан пример преобразователя
частоты, встроенного в шкаф.
Рис. 35 Преобразователь частоты в шкафу на мон
-
тажной панели
На Puc. 36 показан пример установки без
использования металлической монтажной панели
(например, при использовании преобразователя
частоты со степенью защиты IP54). Важно сохранить
цепи замкнутыми путем использования
металлического корпуса и металлических кабельных
вводов.
Рис. 36 Автономный преобразователь частоты
Экранирование
PE
Подключение экрана
сигнальных каблей.
кабеля двигателя
Преобразователь частоты,
встроенный в шкаф
Преобразователь
частоты
RFI-фильтр
(дополни-
Металлические электромаг-
нитная совместимость, ЭМС
кабельные вводы
Выходные дроссели (дополни-
тельное устройство)
Экранированные кабели
Неокрашенная монтажная
панель
Металлическая коробка
подключений
Двигатель
Металлическая
гайка соединения
ЭMC
Тормозной рези-
стор (дополнитель-
ное устройство)
Сеть
(L1,L2,L3,PE)
Многож
Двигатель
Преобразователь частоты
RFI-фильтр
Сеть
Металлические электро-
магнитная совмести-
мость, ЭМС кабельные
вводы
Экранированные
кабели
Металлический корпус
Тормозной
резистор
(дополнител
ное устрой-
ство)
Выходные
дроссели
(дополнительное
устройство)
Металлическая коробка
подключений
Двигатель
Металлический
кабельный ввод
Сеть
