22 Монтаж CG Drives & Automation, 01-5325-09r2
2.3 Установка в шкаф
2.3.1 Охлаждение
Если преобразователь частоты устанавливается в
шкаф, необходимо учитывать скорость потока воздуха
от охлаждающих вентиляторов.
2.3.2 Рекомендуемое свободное
пространство перед шкафом
Все преобразователи частоты для монтажа в шкафах
сконструированы в виде модулей, так называемых
PEBB-блоков. При необходимости замены эти PEBB-
блоки можно вынимать. Для того чтобы обеспечить
возможность снятия PEBB-блока, рекомендуется
оставлять 1,3 м свободного пространства перед
шкафом, см Puc. 21.

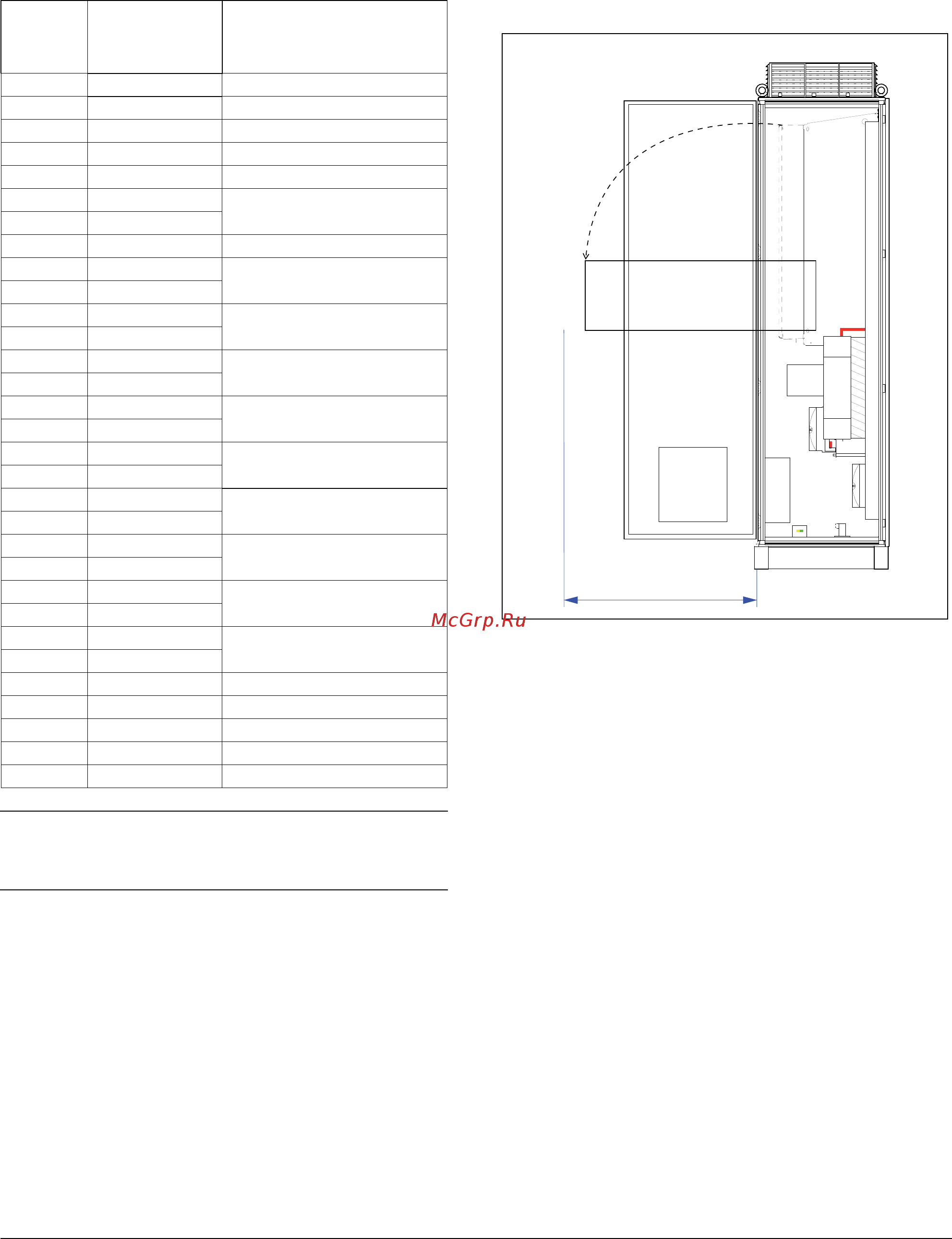

Рис. 21 Рекомендованное свободное пространство
перед шкафом преобразователя частоты
Типораз
мер
корпуса
Emotron FDU
Модель
Скорость потока [м3/
час]
B 003-018 75
C - C2 025 – 031 120
C - C2 036 - 046 170
D - D2 060 - 088 170
E - E2 090 - 175 510
F - F2 205 - 250
800
F69 090 - 200
G 300 - 375 1020
H 430 - 500
1600
H69 250 - 400
I 600 - 750
2400
I69 430 - 595
J 860 - 1K0
3200
J69 650 - 800
KA 1K15 - 1K25
4000
KA69 905 - 995
K 1K35 - 1K5
4800
K69 1K2
L1K75
5600
L69 1K4
M2K0
6400
M69 1K6
N2K25
7200
N69 1K8
O2K5
8000
O69 2K0
P69 2K2 8800
Q69 2K4 9600
R69 2K6 10400
S69 2K8 11200
T69 3K0 12000
ПРИМЕЧАНИЕ. Для типов ПЧ 48-860/69-650 – 69-3K0
указанная величина потока воздуха должна быть
разделена поровну на два шкафа.
RITTAL
RITTAL
RITTAL
RITTAL
RITTAL
RITTAL
NZM3
PN3
1300
