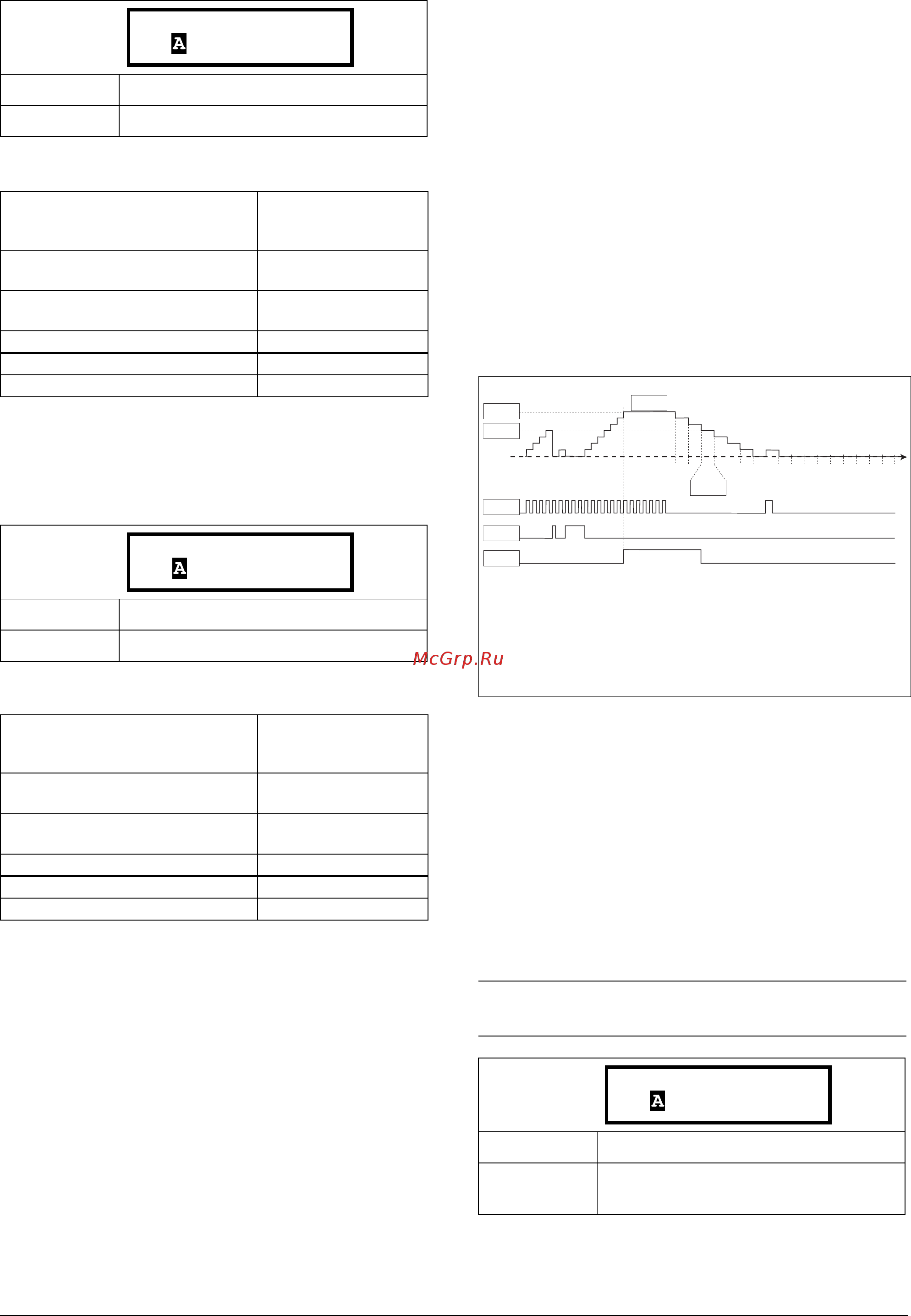

CG Drives & Automation, 01-5325-09r2 Функциональное описание 199
Таймер 2 Т2 [655]
Информация для интерфейса
Значение Таймера 2 [659]
Значение Таймера 2 отображает фактическое значение
таймера.
Информация для интерфейса
11.6.6 Cчeтчики [660]
Счетчик используется для подсчета импульсов и
подачи сигнала на цифровой выход, когда показания
счетчика достигнут заданного верхнего и нижнего
предельных уровней.
Счетчик считает в прямом направлении по
положительным фронтам инициированного сигнала.
Показания счетчика обнуляются в случае активного
сигнала сброса.
Показания счетчика автоматически уменьшаются,
если в течение определенного промежутка времени не
будет
ни одного запускающего сигнала.
Если значение, подсчитанное счетчиком, достигает
верхнего предельного значения, оно фиксируется на
этом предельном значении, при этом изменяется
состояние цифрового выхода (C1Q или C2Q).
Подробную информацию, касающуюся счетчиков, см.
на Рис. 133.
Рис. 133Счетчики, принцип действия.
Счетчик 1 [661]
Группа параметров счетчика 1.
Триггер счетчика 1 [6611]
Выбор цифрового выходного сигнала, который
используется в качестве сигнала запуска для счетчика
1. Показания счетчика 1 увеличиваются на 1 под
воздействием каждого положительного фронта
сигнала запуска.
По умолчанию: 00:00:00 (ч:мин:с)
Диапазон: 0:00:00–9:59:59
Номер регистра Modbus/DeviceNet:
43459 часов
43460 минут
43461 секунд
Ячейка/указатель Profibus
170/108, 170/109,
170/110
Указатель EtherCAT
(шестнадцатеричный)
4d83, 4d84, 4d85
Указатель Profinet IO 19843, 19844, 19845
Формат данных Fieldbus UInt, 1=1 ч/м/с
Формат данных Modbus UInt, 1=1 ч/м/с
По умолчанию: 00:00:00 (ч:мин:с)
Диапазон: 0:00:00–9:59:59
Номер регистра Modbus/DeviceNet:
42924 часа
42925 минут
42926 секунд
Ячейка/указатель Profibus
168/83, 168/84,
168/84
Указатель EtherCAT
(шестнадцатеричный)
4b6c, 4b6d, 4b6f
Указатель Profinet IO 19308, 19309, 19310
Формат данных Fieldbus UInt, 1=1 ч/м/с
Формат данных Modbus UInt, 1=1 ч/м/с
655 Taймep 2 T2
Stp 0:00:00
659 Taймep2 Знaч
Stp 0:00:00
ПРИМЕЧАНИЕ. Максимальная частота подсчета
равна 8 Гц.
По умолчанию: Выкл
Выбор:
Выбор аналогичен «Цифровой выход 1
[541]».
6619
6615
6614
6611
6612
541
541 = функция "Цифровой выход 1"
6611= Триггер счетчика 1
6612= Сброс счетчика 1
6613= Высокое значение счетчика 1
6614= Низкое значение счетчика 1
6615= Таймер уменьшения показаний счетчика 1
6619= Значение счетчика 1
6613
6611 Cч1 Источ
Stp Выкл
