CG Drives & Automation, 01--5325-09r2 Основные функции 69
7.6.7 Подключение с ПЕРЕМЕННЫМ МАСТЕРОМ
На Рис. 70 и Рис. 71 показаны функции реле
"OcнHacoc1-6" и "ДoпHacoc1-6". Контакторы насоса-
мастера и дополнительных насосов взаимно заблоки-
рованы во избежание двойной запитки насоса и
повреждения преобразователя. (K1О/K1Д, K2О/K2Д,
K3О/K3Д). Перед запуском FDU выберет насос-
мастер в зависимости от времени наработки насосов.

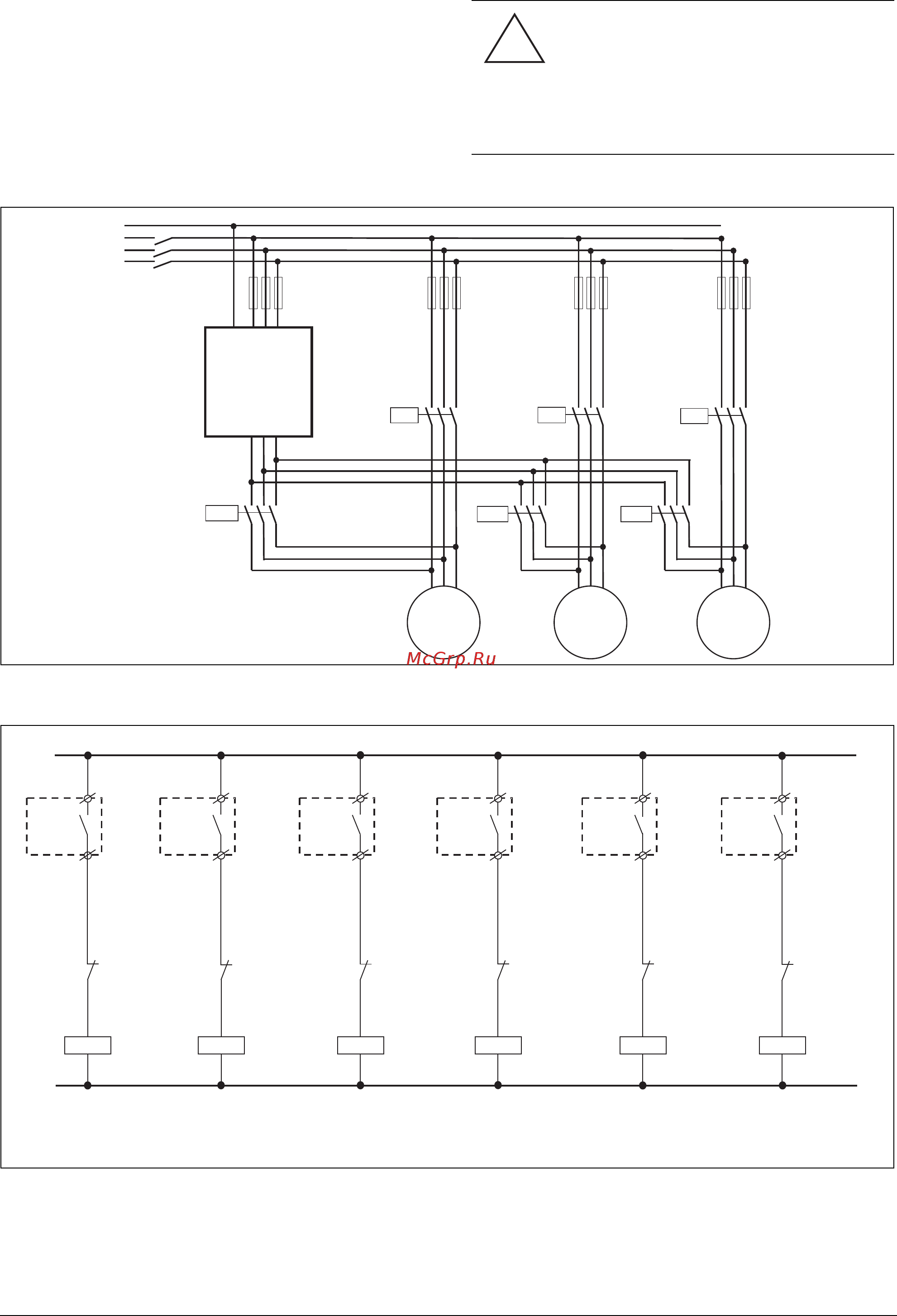

Рис. 70 Подключение силовых цепей при
работе с
переменным МАСТЕРОМ для трех насосов
Рис. 71 Подключение цепей управления при работе с
переменным МАСТЕРОМ для трех насосов
ПРЕДУПРЕЖДЕНИЕ!
Подключение при управлении с
переменным мастером требует особого
внимания и должно быть выполнено с
точным соблюдением приводимого здесь
описания во избежание короткого
замыкания на выходе преобразователя.
!
P1
3~
P2
3~
P3
3~
PE L1 L2 L3
UVW
FDU
PE
L1
L2
L3
K1S
K1M
K2M
K2S
K3S
K3M
(NG_50-PC-10_1)
K1S
B2:R1
Slave
Pump1
K1M
B1:R1
Master
Pump1
~
N
(NG_50-PC-11_3)
K2M
B1:R2
Master
Pump2
K2S
B2:R2
Slave
Pump2
K3M
B1:R3
Master
Pump3
K3S
B2:R3
Slave
Pump3
K1S
K1M
K2M
K2S
K3MK3S
