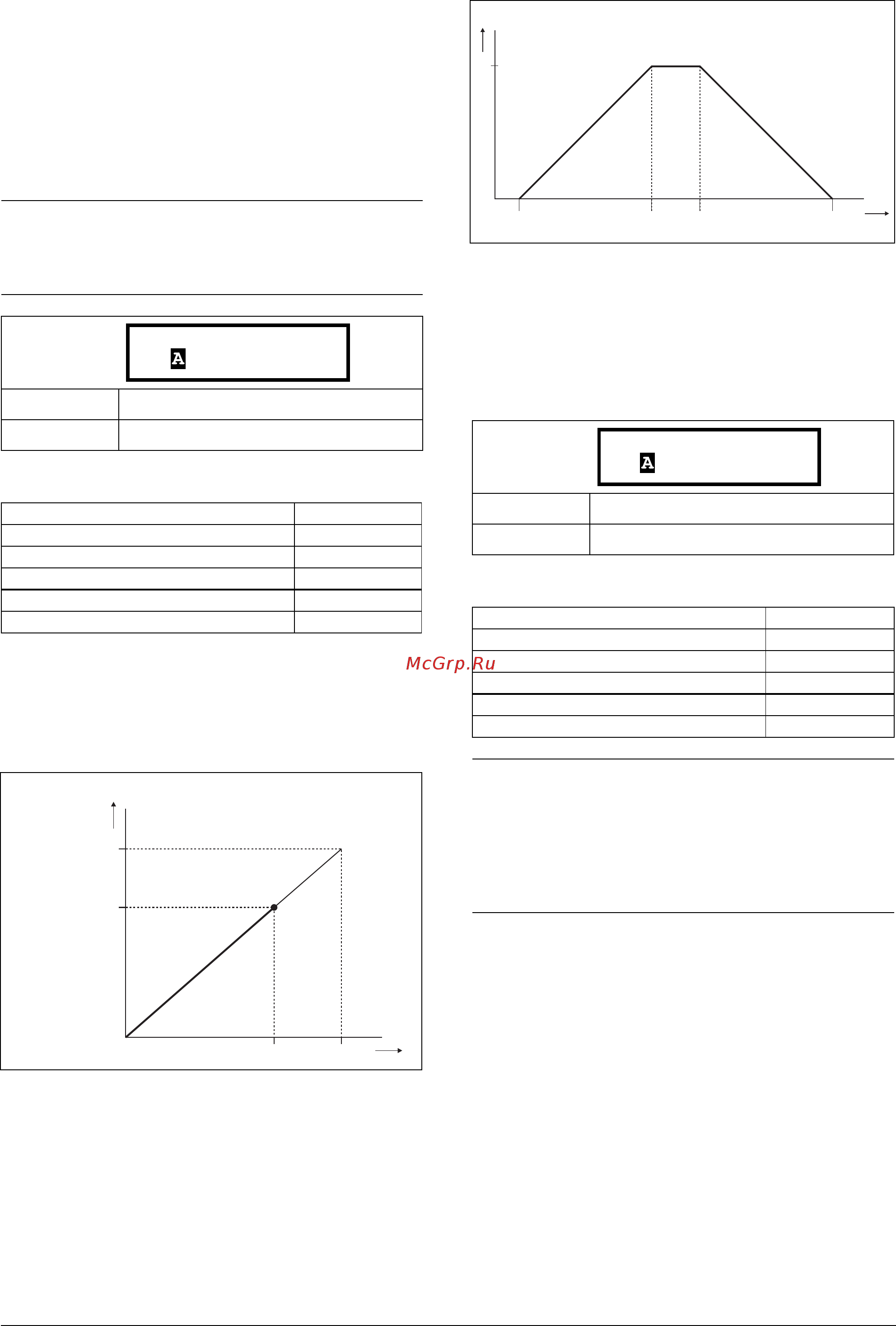

CG Drives & Automation, 01-5325-09r2 Функциональное описание 127
11.3.3 Пуск/останов [330]
Подменю с функциями, касающимися ускорения,
замедления, пуска, останова и т.д.
Время разгона [331]
Время разгона определяется как время, которое
необходимо двигателю для разгона от 0 об/мин до
номинальной частоты.
Информация для интерфейса
На Рис. 91 показано отношение между номинальной
скоростью двигателя/максимальной скоростью и
временем разгона. То же относится ко времени
торможения.
Рис. 91 Время разгона и максимальная скорость
Рис. 92 иллюстрирует настройку времени разгона и
торможения
относительно номинальной скорости
двигателя.
Рис. 92 Время разгона и торможения
Вpeмя тopмoжения [332]
Время торможения определяется как время, которое
необходимо двигателю для полного останова с
номинальной скорости до 0 об/мин.
Информация для интерфейса
ПРИМЕЧАНИЕ. Если время разгона слишком мало,
двигатель разгоняется в соответствии с
ограничением момента. При этом реальное время
разгона может оказаться больше установленного.
По умолчанию:10,0 с
Диапазон: 0,50–3600 с
Номер регистра Modbus/DeviceNet: 43101
Ячейка/указатель Profibus 169/5
Указатель EtherCAT (шестнадцатеричный)4c1d
Указатель Profinet IO 19485
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
331 Время рaзгoна
Stp 10.0s
Номиналь-
ная ско-
рость
Макс Скор
rpm
t
10s8s
(06-F12)
100% n
MOT
80% n
MOT
По умолчанию: 10,0 с
Диапазон: 0,50–3600 с
Номер регистра Modbus/DeviceNet: 43102
Ячейка/указатель Profibus 169/6
Указатель EtherCAT (шестнадцатеричный)4c1e
Указатель Profinet IO 19486
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Если время торможения слишком
мало и генерируемая электродвигателем энергия не
может быть рассеяна через тормозной резистор,
торможение осуществляется в соответствии с
ограничением максимального напряжения.
Действительное время торможения может
превышать установленное значение.
rpm
(NG_06-F11)
Ном. Скорость
Paзгoн вpeмя [331]
Тopмoж время
332 Topмoж вpeмя
Stp 10.0s
