60 Основные функции CG Drives & Automation, 01--5325-09r2

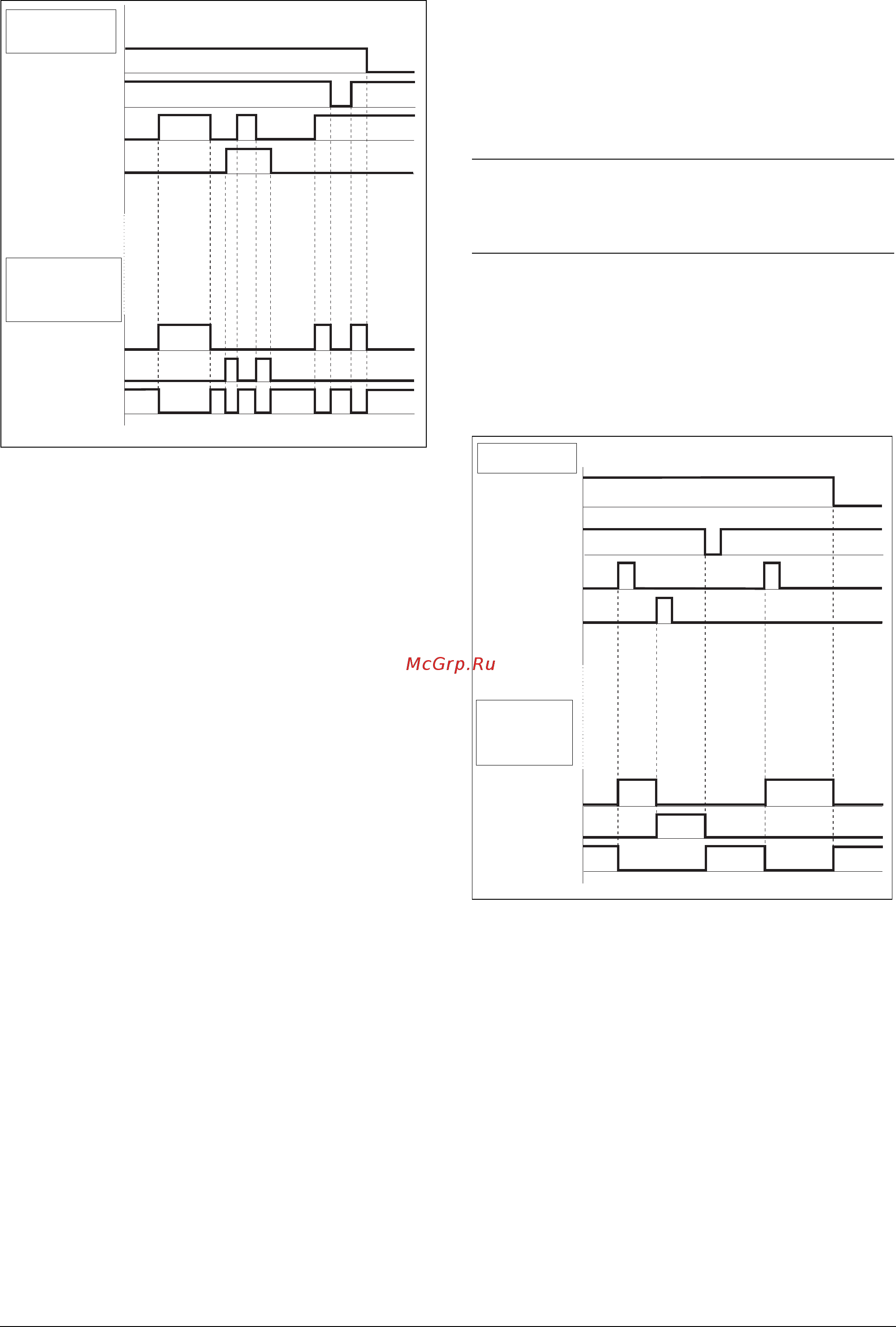

Рис. 59 Состояние входов и выходов при управлении
уровнем
Управление входами Пуск/Стоп/Разреше-
ние по фронту
В меню "Уpoвeнь/Фp" [21A] необходимо установить
значение "Фронт", чтобы активизировать управление
фронтом. Это означает, что вход активируется посред-
ством перехода сигнала с низкого уровня на высокий,
и наоборот.
См. Рис. 58. Входы "Разрешение" и "Стоп" должны
быть постоянно активны для возможности принятия
команд на пуск влево или вправо. Действительным
считается
последний фронт ("Пуск вправо" или "Пуск
влево"). На Рис. 60 приведен пример возможных ситу-
аций.
Рис. 60 Состояние входов и выходов при управлении
фронтом
(06-F103new_1)
ВХОДЫ
ВЫХОД
СТАТУС
РАЗРЕШЕНИЕ
СТОП
ПУСК ВПРАВО
ПУСК ВЛЕВО
Направление
Направление
Остановка
вправо
влево
ПРИМЕЧАНИЕ. Управление входами по фронту
соответствует требованиям Директивы по машинам
(см. глава 8., стр. 73), если входы используются
непосредственно для пуска и останова механизма.
(06-F94new_1)
ВХОДЫ
РАЗРЕШЕНИЕ
СТОП
ПУСК ВПРАВО
ПУСК ВЛЕВО
ВЫХОД
СТАТУС
Направление
Направление
Остановка
вправо
влево
