CG Drives & Automation, 01-5325-09r2 Работа с панелью управления 75
9. Работа с панелью управления
В этой главе описывается использование панели
управления. Преобразователь частоты может
поставляться с панелью управления или глухой
панелью.
9.1 Общие положения
Панель управления отображает состояние
преобразователя частоты и используется для
настройки всех параметров. Кроме того,
непосредственно с панели управления можно
управлять двигателем. Панель управления может быть
встроенной или подключаться внешне через
последовательное соединение. Преобразователь
частоты можно заказать без панели управления.
Вместо нее будет установлена глухая панель.
9.2 Панельуправления

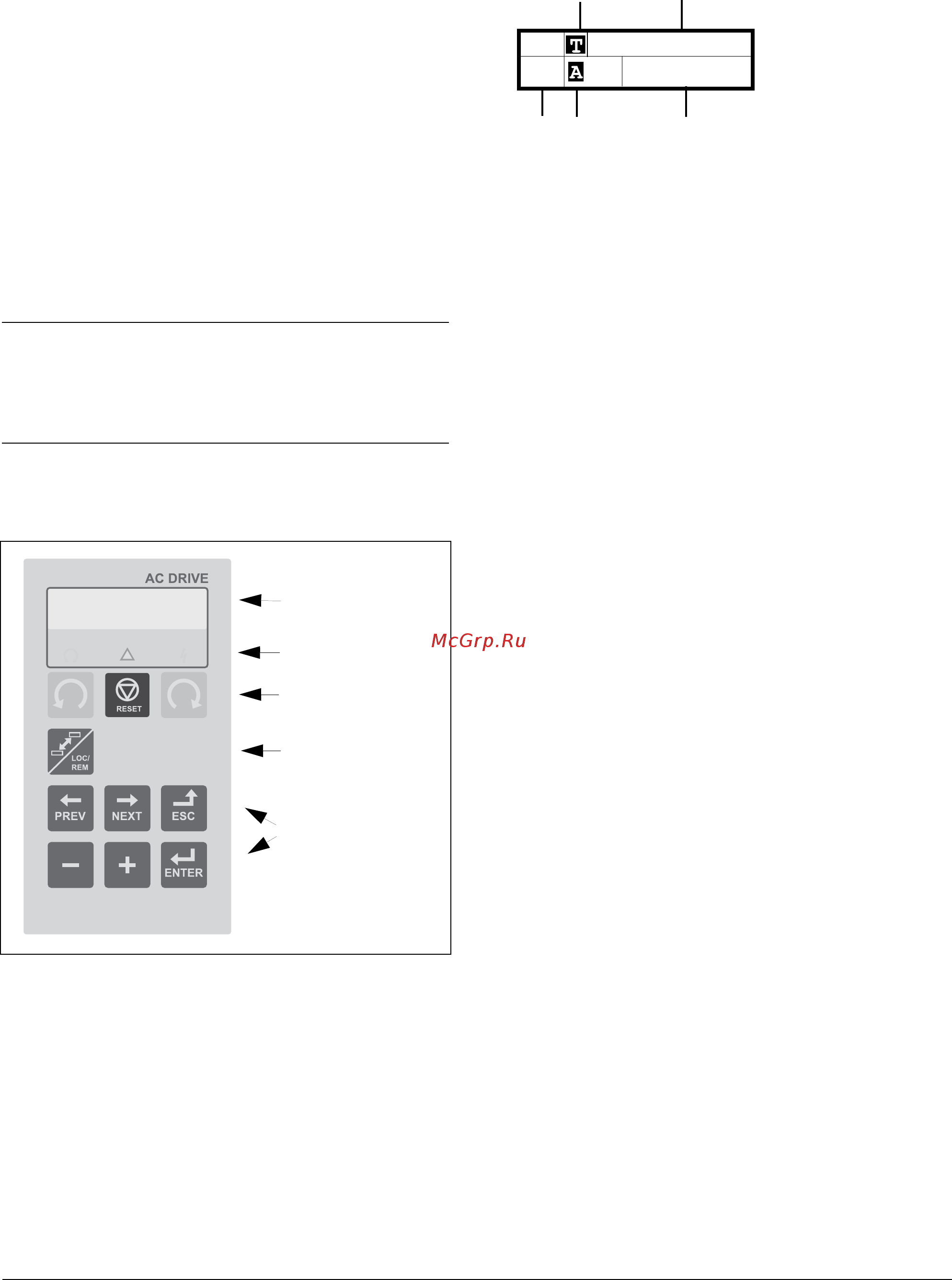

Рис. 74 Панель управления
9.2.1 Дисплей
Дисплей оснащен подсветкой и состоит из двух 2
строк, на каждой из которых отображается 16
символов. Дисплей делится на шесть полей.
Поля предпочитаемого окна описаны ниже.
Рис. 75 Дисплей
Поле A: Отображает номер окна (3 или 4 знака).
Поле B Отображает состояние окна «цикл
быстрого перехода» или выбрано
управление с клавиатуры.
Поле C: Отображает заголовок активного окна.
Поле D: Отображает
состояние преобразователя (3
знака). Возможны следующие индикации
состояний.
Разг : разгон.
Торм: торможение.
I
2
t : активизирована защита I
2
t.
Рбт: двигатель работает.
Авр: авария.
CTП: двигатель остановлен.
НО: работа при ограничении
напряжения.
СОН: спящий режим
СО: работа при ограничении
скорости.
ТО: работа при ограничении тока.
МО: работа при ограничении
момента.
ПР: работа при ограничении
температуры.
НН: работа при низком напряжении.
Ост: Работа от резервного источника
питания
МСТ: Работа с «Безопасным
остановом», мигает при включении.
ОХЛ: Работа с низким уровнем
охлаждения жидкостного радиатора.
Поле E: Отображает активный набор параметров, и
является ли он параметром двигателя.
Поле F: Отображает установку или значение в
активном окне.
Это поле остается пустым на 1-ом (сотни) и
2-ом (десятки) уровнях меню. Здесь также
отображаются аварийные сообщения. В
некоторых
ситуациях это поле может
отображать символы +++ или --- ,
ознакомьтесь с дальнейшей информацией в
глава 9.2.2 страница 76.
ПРИМЕЧАНИЕ. Преобразователь частоты может
работать без подключенной панели управления.
Однако параметры необходимо настроить так, чтобы
все управляющие сигналы поступали через входы
внешнего управления.
Жидкокристаллический
Светодиоды
Кнопки
Кнопка быстрого
Функциональные
дисплей
управлеия
перехода
кнопки
251 Uнoм дв-ля
CTП M1: 400 В
AC
DF
B
E
