196 Функциональное описание CG Drives & Automation, 01-5325-09r2
Информация для интерфейса

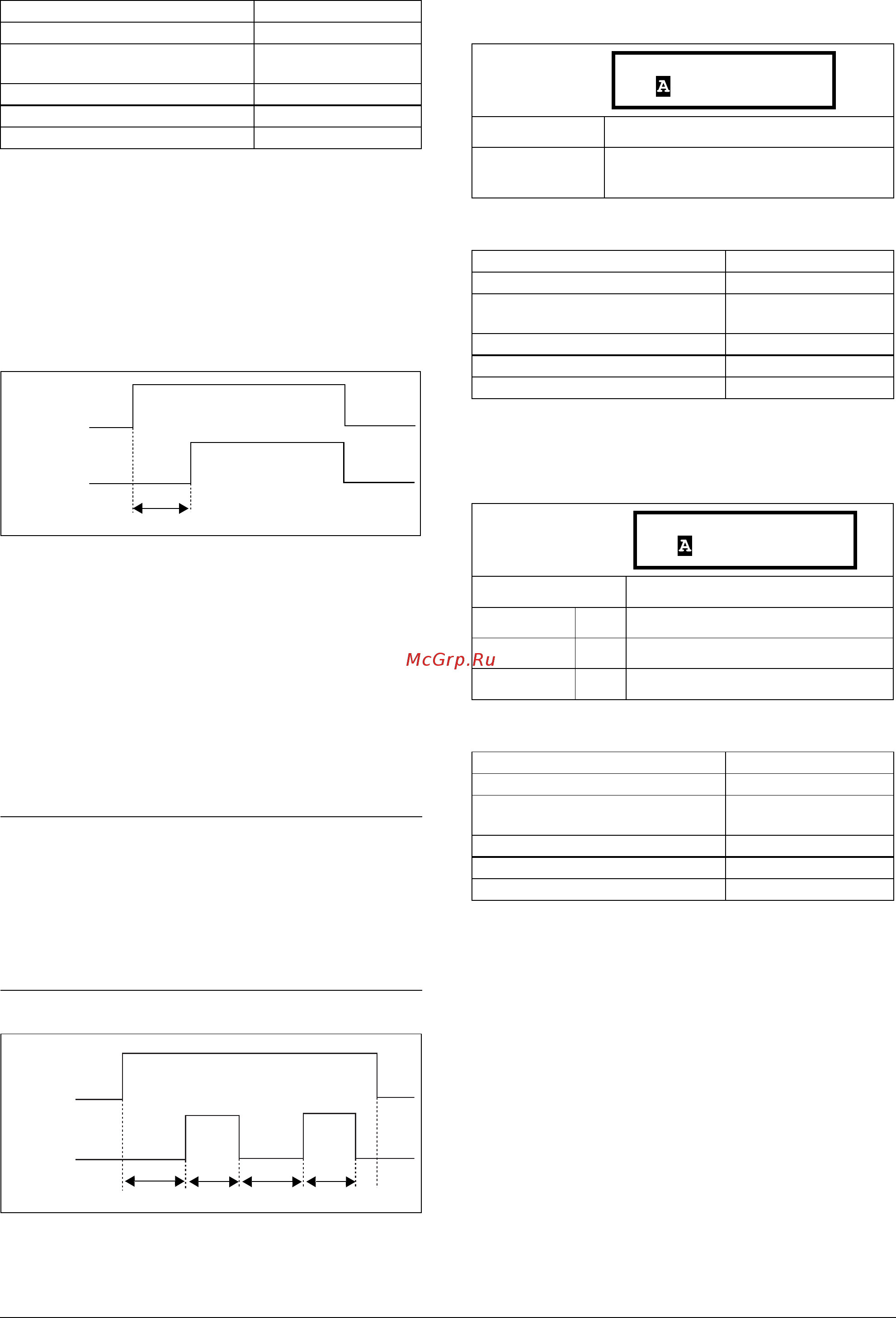

11.6.4 Таймер1 [640]
Функции таймера можно использовать как таймер
задержки, так и для создания временных интервалов
включения/выключения с различным временем
(альтернативный режим). В режиме задержки
выходной сигнал T1Q возрастает, если установленное
время задержки истекает. См. Рис. 131.
Рис. 131
В альтернативном режиме выходной сигнал таймера
T1Q автоматически переключается между высоким и
низким уровнем T1Q в соответствии с
установленными временными интервалами "Таймер1
T1" и "Таймер T2". См. Рис. 132.
Выходной сигнал может быть запрограммирован на
цифровые или релейные выходы, используемые в
логических функциях [620] и [630], или использован в
качестве источника виртуального подключения [560].
Рис. 132
Tpиггер Taймepа 1 [641]
Выбор сигнала триггера в качестве входа таймера.
Информация для интерфейса
Peжим Taймера 1 [642]
Выбор режима работы для таймера.
Информация для интерфейса
Зaдepжка таймера 1 [643]
Это меню доступно, только если режим таймера
установлен на задержку.
Редактирование данного меню возможно только с
использованием варианта 2, см. Глава 9.5 на стр. 80.
"Taйм1 Зaдepж" определяет время, используемое
первым таймером после активации. "Таймер 1"
включается подачей сигнала высокого уровня на
"ЦифВх", для которого настроено значение "Таймер
Номер регистра Modbus/DeviceNet: 43425
Ячейка/указатель Profibus 170/74
Указатель EtherCAT
(шестнадцатеричный)
4d61
Указатель Profinet IO 19809
Формат данных Fieldbus UInt
Формат данных Modbus UInt
ПРИМЕЧАНИЕ. Таймеры реального времени
являются общими для всех наборов параметров. При
изменении набора параметров функциональность
таймеров с [641] по [645] изменяется согласно
настройкам набора, но значение таймера остается
неизменным. Поэтому запуск таймера при
переключении набора параметров может отличаться
от обычного запуска таймера.
TpигTaймep1
T1Q
T1 Зaдepжкa
TaйMep1 T2
TaйMep1 T1
TpигTaймep1
T1Q
TaйMep1 T2
TaйMep1 T1
По умолчанию: Выкл
Выбор:
Выбираются те же параметры, что и в
меню "ЦифВых 1" [541].
Номер регистра Modbus/DeviceNet: 43431
Ячейка/указатель Profibus 170/80
Указатель EtherCAT
(шестнадцатеричный)
4d67
Указатель Profinet IO 19815
Формат данных Fieldbus UInt
Формат данных Modbus UInt
По умолчанию: Выкл
Выкл 0
Задержка 1
Aльтepнaт 2
Номер регистра Modbus/DeviceNet: 43432
Ячейка/указатель Profibus 170/81
Указатель EtherCAT
(шестнадцатеричный)
4d68
Указатель Profinet IO 19816
Формат данных Fieldbus UInt
Формат данных Modbus UInt
641 TpигTaймep1
Stp Выкл
642 Режим Тайм1
Stp Выкл
