CG Drives & Automation, 01-5325-09r2 Функциональное описание 147

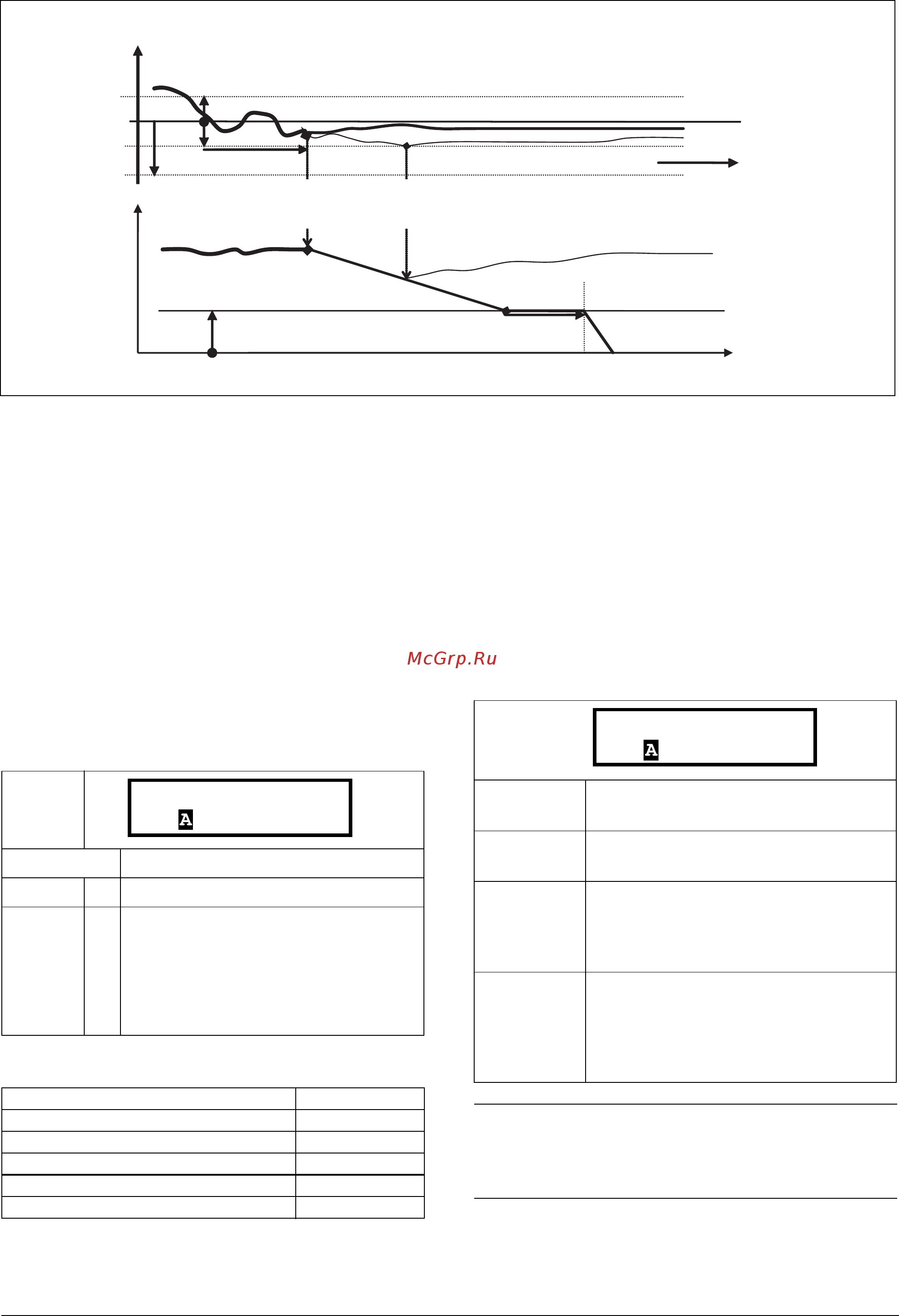

Рис. 107Тестирование в установившемся режиме
11.3.9 Управление насосом/
вентилятором [390]
Функции управления насосом устанавливаются в
меню [390]. Режим предназначен для управления
несколькими приводами (насосы, вентиляторы и т. д.),
один из которых всегда приводится в действие
преобразователем частоты.
Насос управл [391]
Эта функция активирует режим "управление насосом"
для установки всех соответствующих функций
управления насосом.
Информация для интерфейса
Количество приводов [392]
Ус т а н о в ка общего числа используемых приводов, в
число которых входит привод-мастер. Эта установка
зависит от параметра “Выбор привода”[393]. После
выбора количества преобразователей необходимо
настроить реле для управления насосом. Если
для получения обратной связи о состоянии также
используются цифровые входы, они должны быть
настроены следующим образом: Насос 1 ОК- Насос 6
ОК в меню
[520].
time
[711] Пpoцecc Знч
[310] Пpoцecc зaд
[387]
[712] Скорость
[388]
Отключение/спящий режим
[389]
[389]
[341] Мин скорость
[386] ПИД<Мин Скр
Обычное функционирование ПИД
Тестирование в
Обычное функционирование ПИД
Тестирование останова в
Тестирование пуска
в установившемся реиме
установившемся режиме
установившемся ежиме
По умолчанию: Выкл
Выкл 0 Управление насосом отключено.
Вкл 1
Управление насосам включено:
- параметры управления насосом с [392]
по [39G] отображаются и включаются
согласно установкам по умолчанию.
- в структуру меню добавляются функции
просмотра с [39H] по [39M].
Номер регистра Modbus/DeviceNet: 43161
Ячейка/указатель Profibus 169/65
Указатель EtherCAT (шестнадцатеричный)4c59
Указатель Profinet IO 19545
Формат данных Fieldbus UInt
Формат данных Modbus UInt
391 Насос управл
Stp Выкл
По
умолчанию:
1
1-3
Количество приводов, если плата реле не
используется.
1-6
Сведения о количестве приводов при
использовании режима "Переменный
мастер" см. в разделе "Выбор привода"
[393]. (Используется плата реле.)
1-7
Сведения о количестве приводов при
использовании режима "Постоянный
мастер" см. в разделе "Выбор привода"
[393].
(Используется плата реле.)
ПРИМЕЧАНИЕ. Используемые реле следует
настроить
как "дополнительный насос" или "основной насос".
Используемые цифровые входы следует определить
как "обратная связь насоса".
392 Дв-ль кол-во
Stp 1
