CG Drives & Automation, 01-5325-09r2 Функциональное описание 161

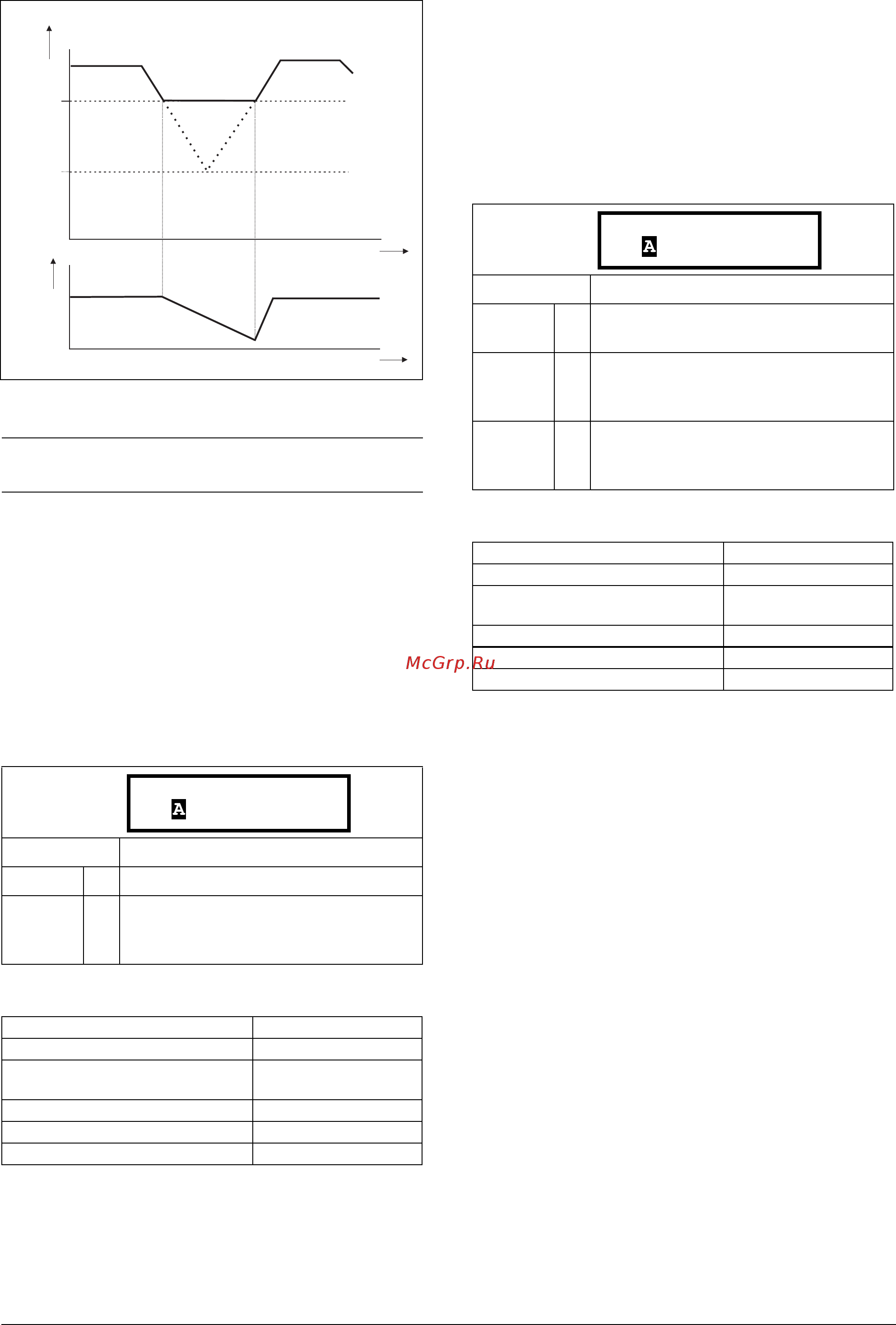

Рис. 117Преодоление провалов напряжения
Блoк poтopa [422]
Если включена функция блокировки ротора,
преобразователь частоты защитит двигатель и
исполнительный механизм в случае их блокировки, а
при запуске двигателя будет увеличивать скорость. В
результате действия этой защиты двигатель
остановится и будет передано сообщение о
неисправности, если функция ограничения момента
будет активна на очень низкой скорости более 5
секунд.
Информация для интерфейса
Потеря дв-ля [423]
Если включена функция потери двигателя,
преобразователь частоты может обнаружить сбой в
цепи двигателя: двигатель, кабель двигателя,
термореле или выходной фильтр. Если в течение 5 с
определяется отсутствие фазы двигателя, сработает
защита и двигатель выключится. Функция
отключается при отсутствии двигателя или при
использовании очень маленького двигателя.
Информация для интерфейса
ПРИМЕЧАНИЕ. При преодолении провалов
напряжения мигает светодиод "Авария".
По умолчанию: Выкл
Выкл 0 Блокировка не определяется
Вкл 1
Преобразователь частоты отключается
при заблокированном роторе. При этом
появляется сообщение "Блoк poтopa".
Номер регистра Modbus/DeviceNet: 43362
Ячейка/указатель Profibus 170/11
Указатель EtherCAT
(шестнадцатеричный)
4d22
Указатель Profinet IO 19746
Формат данных Fieldbus UInt
Формат данных Modbus UInt
t
t
(06-F60new)
Уровень
преодо-
ления
Уровень
прова
Скорость
Напряж ЦПТ
422 Блoк poтopa
Stp Выкл
По умолчанию: Выкл
Выкл 0
Преобразователь частоты отключится при
отсоединении двигателя.
Авария 1
ПЧ остановится по сигналу аварии при
отключении двигателя. Сообщение при
отключении "Пoтepя дв-ля".
Пуск 2
Испытание на отключение двигателя
можно выполнять только во время
регламентного обслуживания.
Номер регистра Modbus/DeviceNet: 43363
Ячейка/указатель Profibus 170/12
Указатель EtherCAT
(шестнадцатеричный)
4d23
Указатель Profinet IO 19747
Формат данных Fieldbus UInt
Формат данных Modbus UInt
423 Потеря дв-ля
Stp Выкл
