CG Drives & Automation, 01-5325-09r2 Дополнительные устройства 223
13. Дополнительные устройства
Ниже приведено краткое описание доступных
стандартных дополнительных устройств и
возможностей. Некоторые устройства имеют
собственные инструкции или руководства по
установке. Для получения более подробной
информации свяжитесь с вашим поставщиком.
Дополнительная информация приведена в
"Техническом каталоге преобразователей частоты" .
13.1 Дополнительные
устройства для панели
управления
В качестве дополнительных устройств для панели
управления доступны монтажная кассета, панель-
заглушка и кабель для прямого подключения по
интерфейсу RS232. Эти дополнительные устройства
предназначены для монтажа панели управления на
дверцу шкафа.

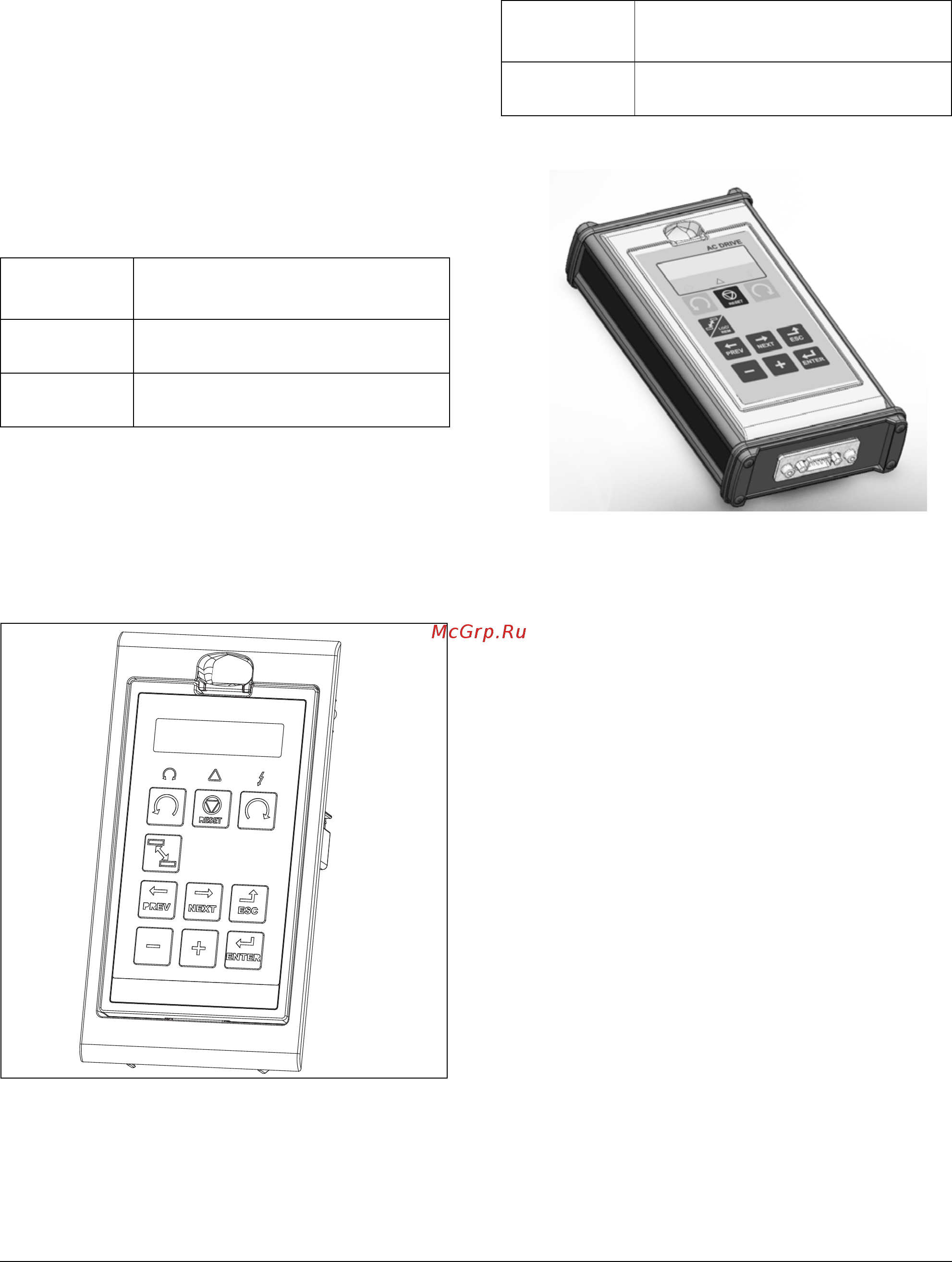

Рис. 143Панель управления в монтажной кассете
13.2 Ручная
панель управления 2.0
Ручная панель управления HCP 2.0 - это комплектная
панель управления, легко подключаемая к
преобразователю частоты, для временной работы во
время пуcконаладочных работ, обслуживания и т.п.
Панель HCP обладает всей полнотой функций,
включая функцию памяти. Можно задавать
параметры, просматривать сигналы, фактические
значения, информацию о неисправностях и т.д. Также
имеется возможность работы с памятью
для
копирования всех данных (таких как информация
набора параметров и данные двигателя) с одного
преобразователя частоты на HCP и последующей
загрузки этих данных в другие преобразователи
частоты.
13.3 EmoSoftCom
EmoSoftCom — это дополнительное программное
обеспечение, устанавливаемое на компьютере. Его
также можно использовать для загрузки настроек
параметров из преобразователя частоты в ПК для
сохранения резервных копий и вывода на печать.
Возможна запись в режиме осциллографа. Для
получения информации обратитесь в отдел продаж
компании CG Drives & Automation.
Номер для
заказа
Описание
01-3957-00
Набор для установки панели, включая
панель
01-3957-01
Набор для установки панели включает
заглушку
Номер для
заказа
Описание
01-5039-00
Ручная панель управления 2.0 в ком-
плекте для FDU/VFX2.0 или CDU/CDX 2.0
