66 Основные функции CG Drives & Automation, 01--5325-09r2
7.6.4 Вход обратной связи
"Состояние"
В этом примере дополнительные насосы подключа-
ются к сети через другие устройства (например, через
мягкий пускатель, преобразователь частоты и т.д.).
Цифровые входы на ПЛАТЕ РЕЛЕ можно запрограм-
мировать как входы "Error" для каждого насоса. При
сбое преобразователя (это состояние отслеживается с
помощью цифрового входа) он больше не будет
использоваться системой в
дальнейшем. При этом
происходит автоматическое переключение на другой
преобразователь. Другими словами, дальнейшее
управление происходит без этого (неисправного) при-
вода. Эту функцию можно также использовать для
останова определенного насоса вручную в целях
обслуживания, не отключая всю насосную систему.
Конечно, при этом максимальное значение расхода/
давления будет ограничено максимальной мощностью
оставшихся насосов.

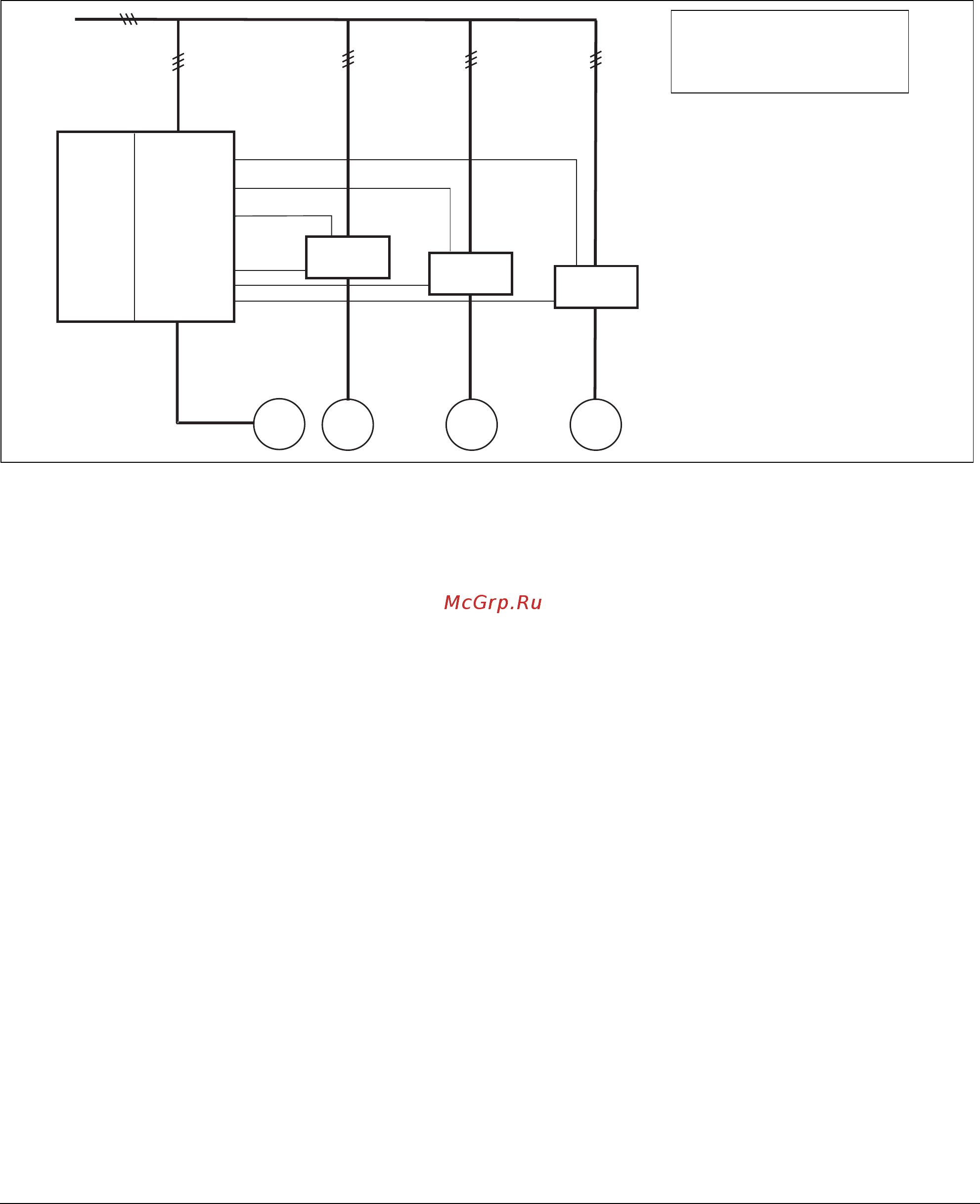

Рис. 67 Вход обратной связи "Состояние"
P1 P2 P3
PM
FDU
MASTER
R:SlavePump3
R:SlavePump2
R:SlavePump1
DI:Pump1Feedb
DI:Pump2Feedb
DI:Pump3Feedb
other
drive
other
drive
other
drive
feedback
inputs
(NG_50-PC-6_1)
См. меню:
[529]-[52H], цифровой вход
[554]-[55C] Реле
