13.9 Опция резервного
источника питания
Опция резервного источника питания позволяет
поддерживать работу системы связи при отключенной
трехфазной сети. Одним из преимуществ является
возможность настройки системы при отсутствии
напряжения в сети. Кроме того, опция обеспечивает
резерв для сбоя связи при отказе главного источника
питания.
На плату резервного источника питания подается
внешнее питание 24 В (±10%) постоянного тока (V
DC
) от трансформатора с двойной изоляцией; защита
обеспечивается встроенным предохранителем 2 А с
задержкой по времени. Клеммы X1:1, X1:2
(размерами B,C и от E до F) не зависят от полярности
напряжения питания.
Клеммы A- и B+ (размер D) зависят от полярности
напряжения питания.

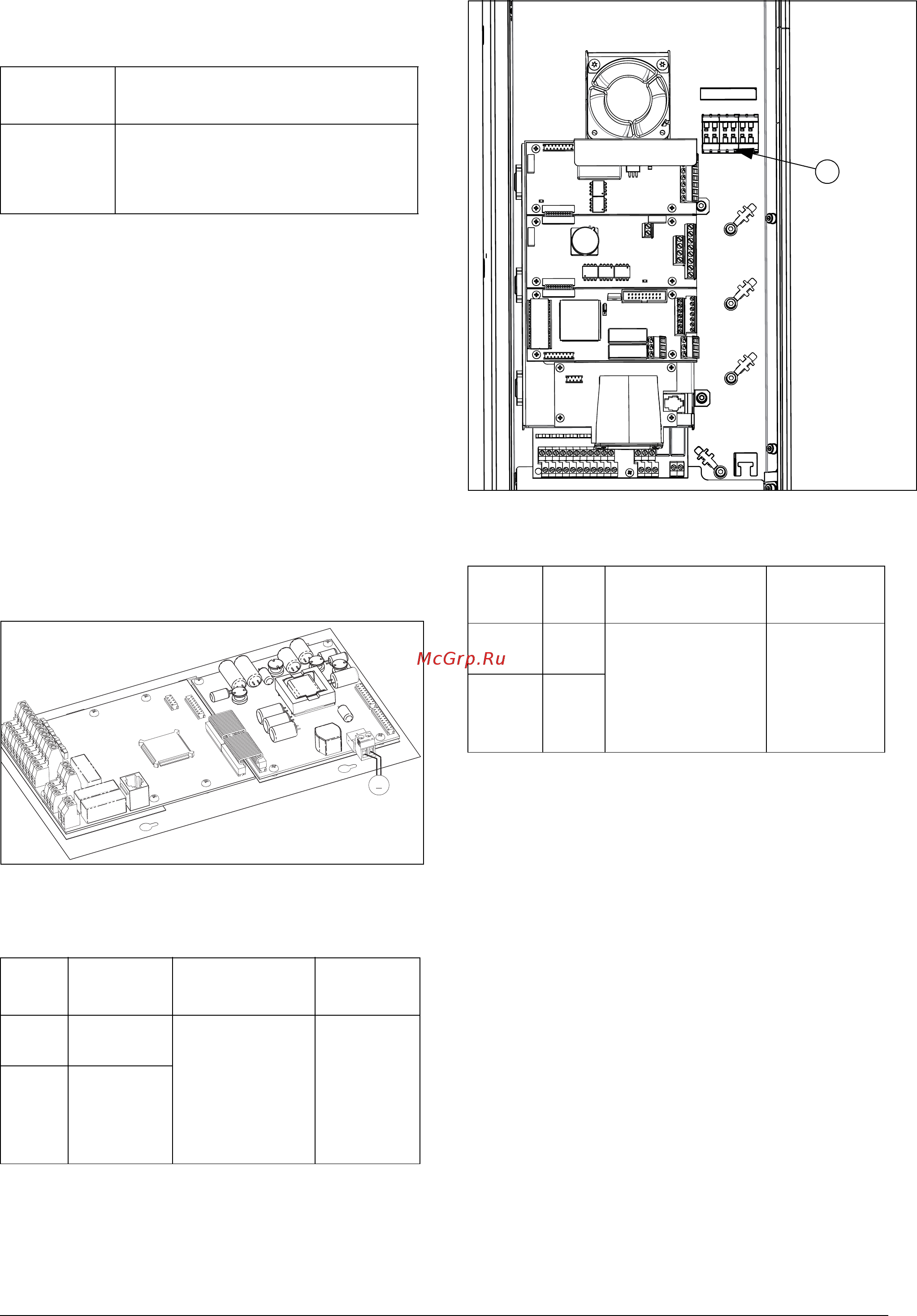

Рис. 144Подключение опции резервного источника
питания для типоразмеров B, C, C2, E, E2, F и
F2.
Рис. 145Подключение опции резервного источника
питания для
типоразмеров D и D2
Номер для
заказа
Описание
01-3954-00
Комплект резервного источника питания
для использования после установки.
Не предназначен для типоразмеров D &
D2
Клемма
X1
Название Функция
Техническое
описание
1
Внеш. пита-
ние 1
Внешнее, незави-
симое главное
питание ПЧ, питаю-
щее напряжение
для цепей управле-
ния и последова-
тельной связи
24 В
постоян-
ного тока
или
В
переменного
тока
±10% с
двойной изо-
ляцией
2
Внеш. пита-
ние 2
~
X1:1 левая клемма
X1:2 правая клемма
Z3
Клемма
Назван
ие
Функция
Техническое
описание
A - 0В
Внешнее, независи-
мое главное питание
ПЧ, питающее напря-
жение для цепей
управления и после-
довательной связи
24 В постоян-
ного тока (V
DC
)
±10% с двой-
ной изоляцией
B + +24В
Подключите
плату источника
к
двум синим
клеммам,
обозначенным
A- и B+
=
0В к A-
24В к B+
питания
