CG Drives & Automation, 01-5325-09r2 Функциональное описание 129

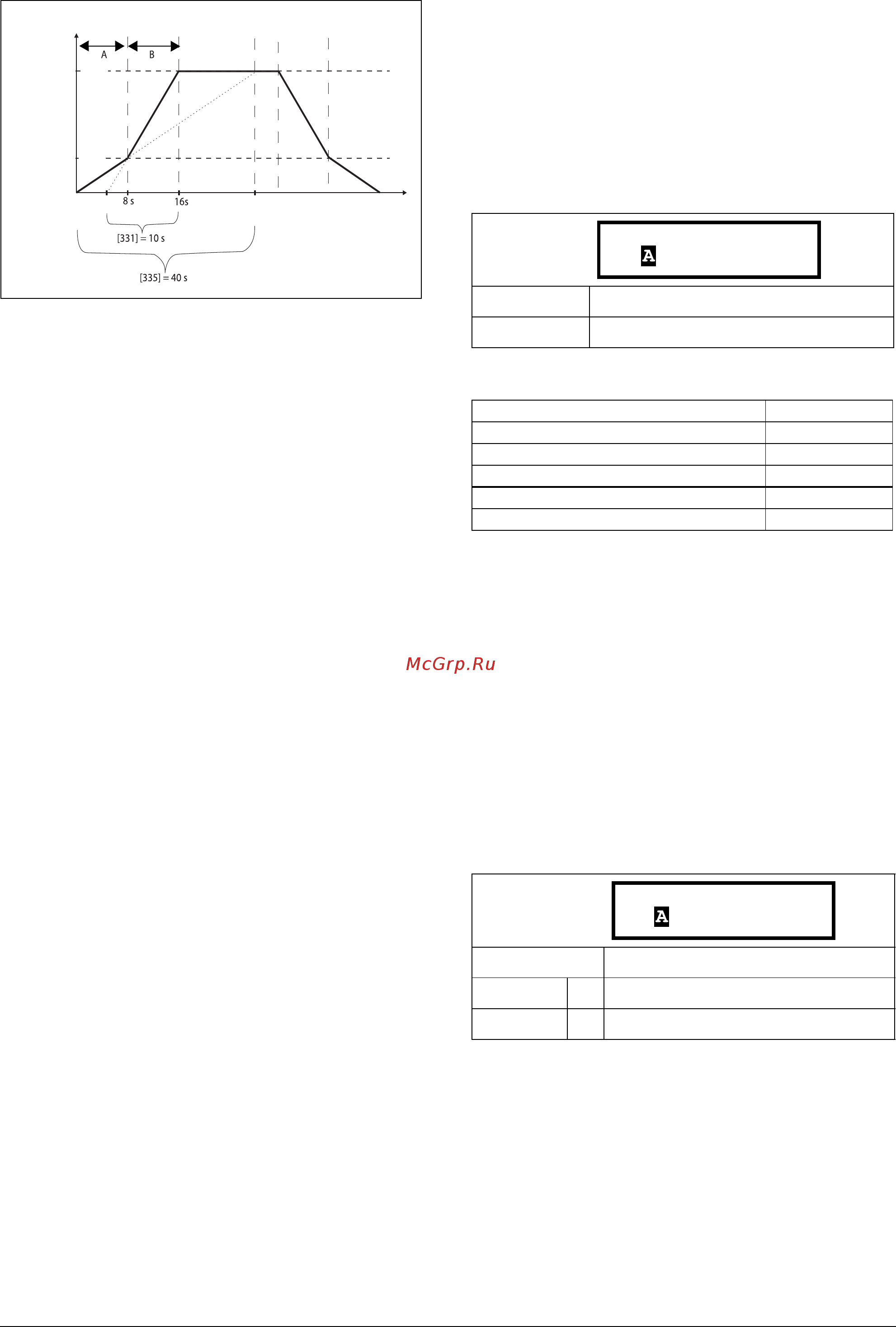

Рис. 93 Пример расчета времени разгона (графиче-
ские данные не пропорциональны).
Пример.
"Скорость двигателя" [225] 3000 об/мин
Минимальная скорость [341] 600 об/мин
Максимальная скорость [343] 3000 об/мин
Время разгона [331] 10 секунд
Время торможения [332] 10 секунд
Разг>Мин скр [335] 40 секунд
Торм<Мин скр [336] 40 секунд
A. Преобразователь частоты запустится при 0 об/мин
и ускорится до минимальной скорости [341] = 600
об/мин за 8 секунд согласно параметру времени
разгона.
Разг>Мин скр [335].
Рассчитывается следующим образом:
600 об/мин
это 20% от 3000 об/мин => 20% от 40
сек = 8 сек.
Ускорение продолжается от минимального уровня
скорости 600 об/мин до максимального уровня
скорости 3000 об/мин с приемистостью согласно
нарастанию времени разгона [331].
Рассчитывается следующим образом:
3000 - 600= 2400 об/мин, что составляет 80 % от
3000 об/мин => время разгона это 80 % x 10 сек = 8
сек.
Это означает, что общее время разгона от 0
до 3000
об/мин составит 8 + 8 = 16 секунд.
Время торможения от минимальной
частоты [336]
Если установлена минимальная скорость вращения, то
данный параметр используется для установки
времени замедления от минимальной скорости
вращения до 0 об/мин по команде останова. Время
замедления определяется как время, которое
необходимо двигателю для полного останова от
номинальной скорости вращения вала до 0 об/мин.
Информация для интерфейса
Тип кривой разгона [337]
Ус т а н о в ка типа всех кривых разгона в наборе
параметров. См. Рис. 94. В зависимости от требований
к разгону и торможению для данной системы можно
выбрать форму для обеих кривых. Для систем, в
которых скорость при пуске и останове должна
изменяться плавно, таких как лента транспортера с
материалами, которые могут упасть при быстром
изменении
скорости, кривую можно привести к S-
образной форме, чтобы предотвратить удары при
изменении скорости. Если к разгону не
предъявляются подобные требования, кривая разгона
может быть линейной на всем диапазоне.
врем
об/мин
CкpocTь дB-л
Скорость, об
Мин скорость
[341]
[343]
[225]
3000
600
По умолчанию: 10,0 с
Диапазон: 0,50-3600 с
Номер регистра Modbus/DeviceNet: 43106
Ячейка/указатель Profibus 169/10
Указатель EtherCAT (шестнадцатеричный)4c22
Указатель Profinet IO 19490
Формат данных Fieldbus Long, 1=0,01 с
Формат данных Modbus EInt
По умолчанию: Линейный
Линейный 0 Линейная кривая разгона.
S-oбpaзнaя 1S-образная кривая разгона.
336 Торм<Мин Скр
Stp 10.0s
337 Кривая разг
Stp Линейная
