CG Drives & Automation, 01-5325-09r2 Управляющие соединения 45
4.5 Подключение кабелей
управления
4.5.1 Кабели
Стандартное соединение управляющего сигнала
можно использовать для подключения многожильного
гибкого провода сечением до 1,5 мм
2
и одножильного
провода сечением до 2,5 мм
2
...

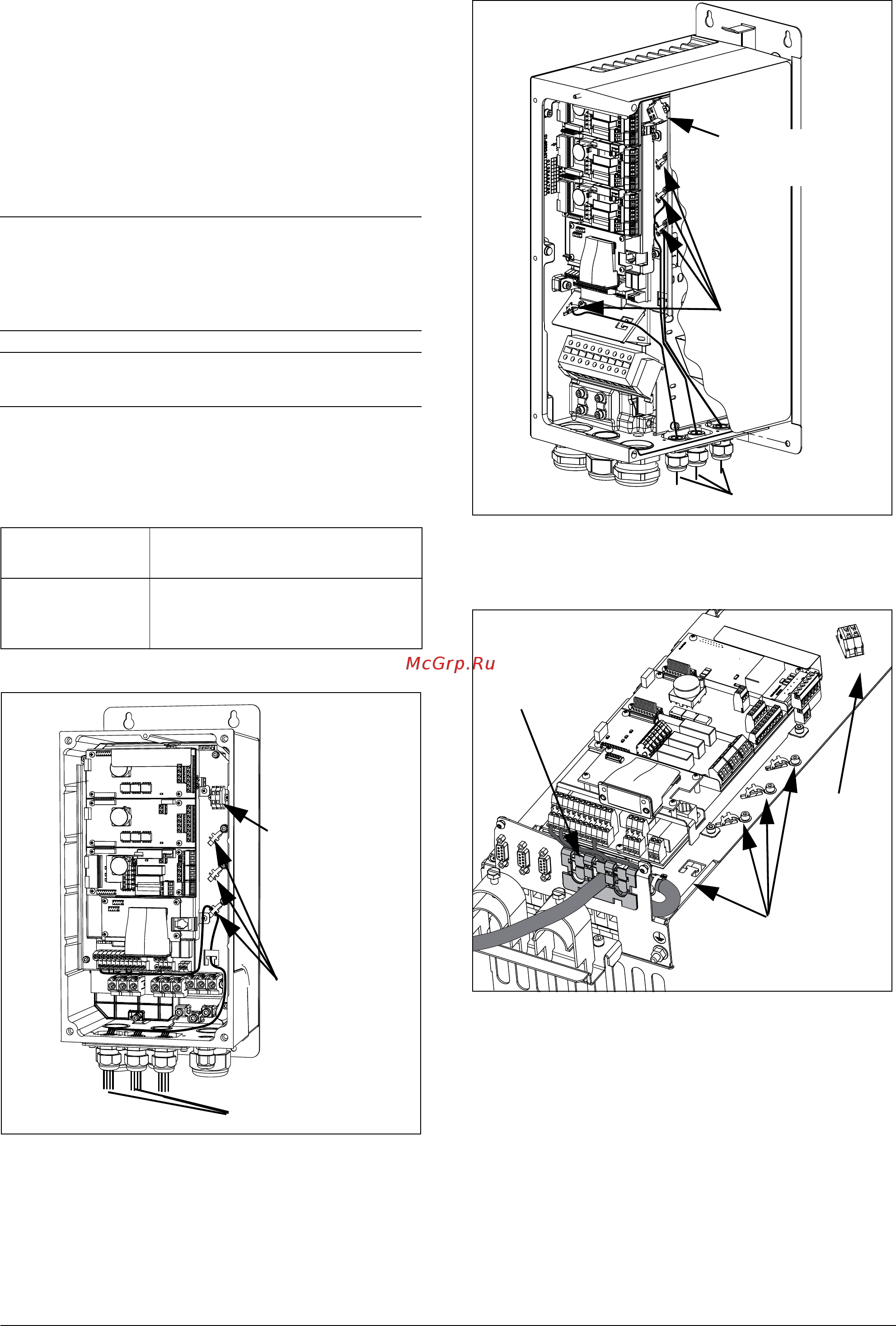

Рис. 44 Подключение кабелей управления, /FDU
модели от 003 до 018, типоразмер B.
Рис. 45 Подключение кабелей управления, /FDU
модели от 026 до 046, типоразмер C.
Рис. 46 Подключение кабелей управления, /FDU
модели от 48-025 до 48-045, типоразмер C2.
ПРИМЕЧАНИЕ. Необходимо экранирование
сигнальных кабелей для соответствия уровням
устойчивости к электромагнитным помехам согласно
Директиве по электромагнитной совместимости
(обеспечивается снижение уровня помех).
ПРИМЕЧАНИЕ. Управляющие кабели должны быть
отделены от кабелей двигателя и сетевых кабелей.
Таблица 15Описание опциональных клемм в Рис. 44 –
Рис. 48.
Клеммы 78, 79
Для подключения датчика РТС
двигателя
Клеммы A-, B+
Для подключения резервного
питания 24 В (действительно только
для размеров D и D2)
Сигналы
Клемма 78 и 79
См. Таблица 15
Зажимы экрана
для сигнальных
кабелей
Сигналы
Клемма 78 и 79
См. Таблица 15
Зажимы экрана
для сигнальных кабелей
Дополнительный дат
78 79
Ввод
сигнальных
Зажимы экрана
для сигнальных
См.
Таблица
15
кабелей
кабелей
