9 | Подключение электрооборудования
Руководство по применению для установщика
113
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
B
A
B
X5M
3 4 5 6
3 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

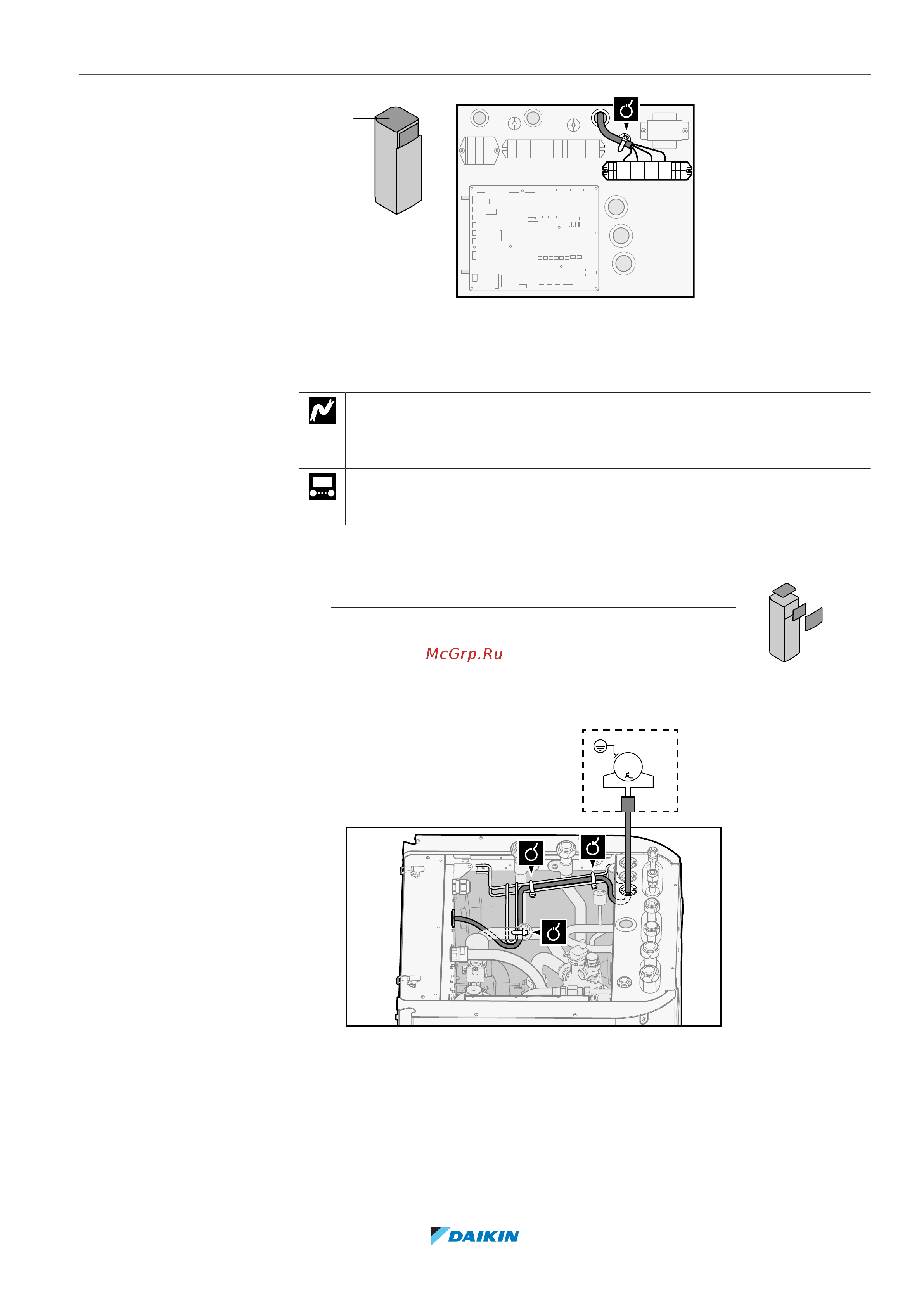

9.3.5 Подключение насоса горячей воды бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A (пусковой ток),
230Впеременного тока, 1A (длительный ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «7.2.4 Чтобы открыть
внутренний агрегат» [457]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
2 Подсоедините кабель насоса горячей вода бытового потребления к
соответствующим контактам, как показано на приведенном рисунке.
A
1~
M
M2P
