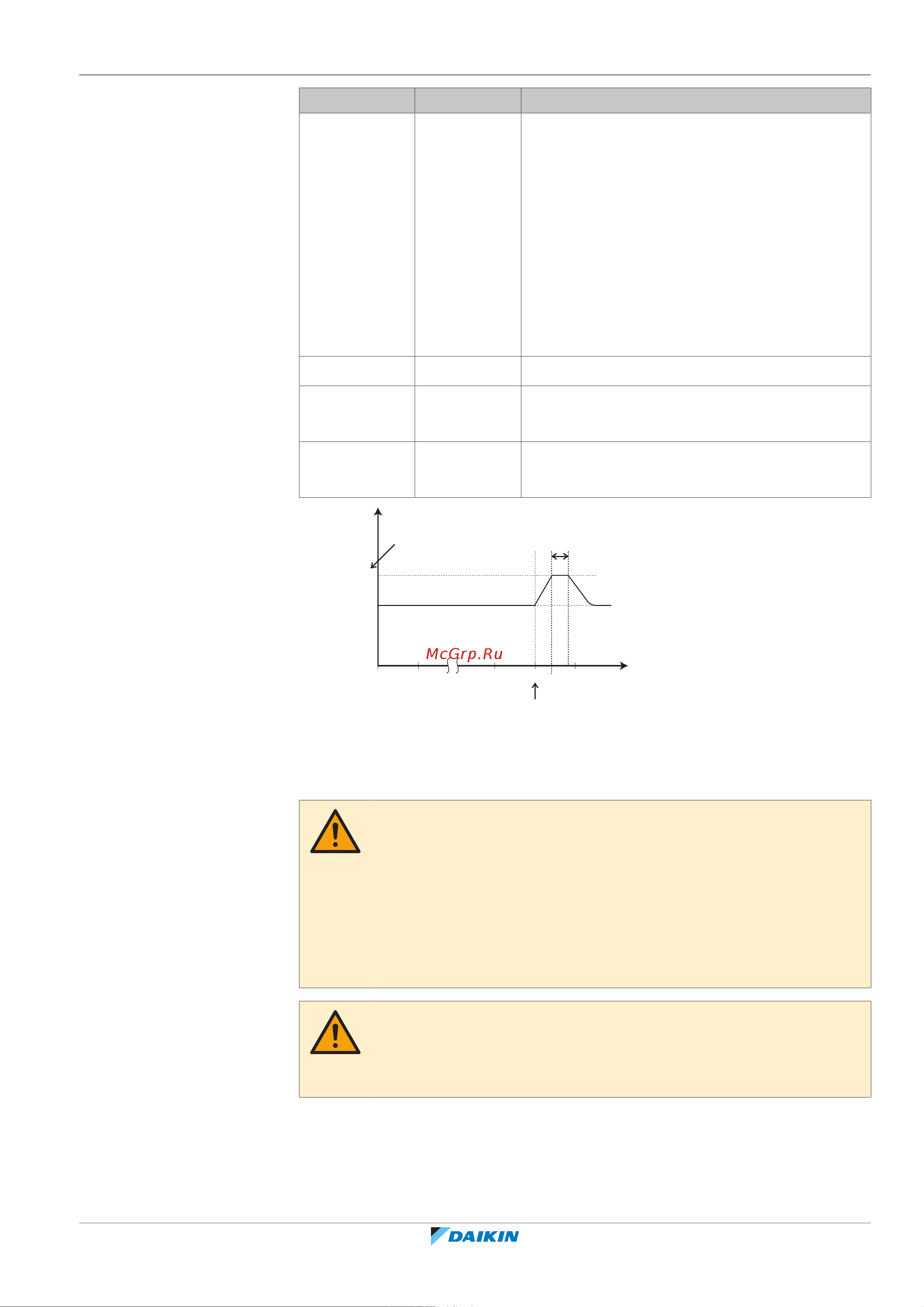

10 | Конфигурирование
Руководство по применению для установщика
175
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
# Код Описание
[5.7.2] [2‑00] День работы:
▪ 0: Каждый день
▪ 1: Понедельник
▪ 2: Вторник
▪ 3: Среда
▪ 4: Четверг
▪ 5: Пятница
▪ 6: Суббота
▪ 7: Воскресенье
[5.7.3] [2‑02] Время запуска
[5.7.4] [2‑03] Уставка резервуара:
60°C
[5.7.5] [2‑04] Продолжительность:
40~60минут
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
T
DHW
Температура горячей воды бытового потребления
T
U
Пользовательская уставка температуры
T
H
Уставка высокой температуры [2-03]
t Время
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что температура горячей воды бытового потребления в кране
будет после дезинфекции совпадать со значением местной настройки [2-03].
Если столь высокая температура горячей воды потенциально травмоопасна, то
на выходе из резервуара для горячей воды бытового потребления монтируется
смесительный клапан (приобретается по месту установки оборудования).
Смесительный клапан ограничивает температуру горячей воды в кране
заданным максимальным значением. Максимально допустимое значение
температуры горячей воды подбирается согласно действующим нормативам.
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что время включения функции дезинфекции [5.7.3] с заданной
продолжительностью [5.7.5] НЕ прерывается возможной потребностью в
горячей воде бытового потребления.
