8 | Монтаж трубопроводов

Руководство по применению для установщика

ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629093-1 – 2020.08

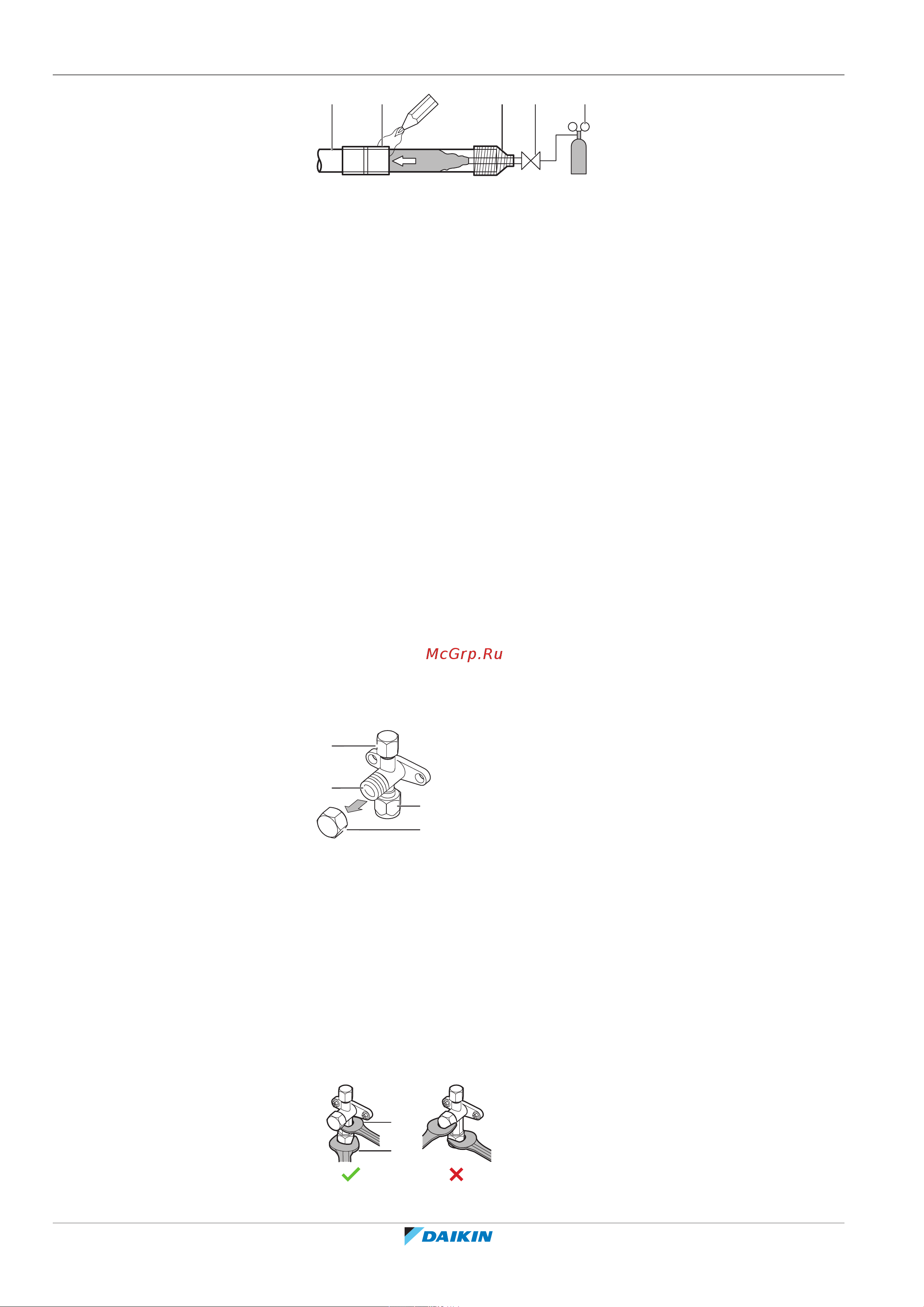

a b c d e

a Трубопровод хладагента

b Детали, подвергаемые пайке

c Изолирующая обмотка

d Ручной клапан

e Редукционный клапан

f Азот

▪ НЕ пользуйтесь антиоксидантами при пайке трубных соединений.

Остатки могут засорить трубки и вызвать поломку оборудования.

▪ НЕ пользуйтесь флюсом при пайке медного трубопровода хладагента.

Используйте твердый припойный сплав на основе фосфорной меди (BCuP),

для которого не нужен флюс.

Флюс оказывает на трубки циркуляции хладагента исключительно вредное

воздействие. Например, если используется флюс на основе хлора, он

вызовет коррозию трубки, а если во флюсе содержится фтор, то он ухудшит

характеристики масла, используемого в контуре.

▪ Во время пайки обеспечьте термозащиту соседних поверхностей (напр.,

изоляционным пеноматериалом).

8.3.7 Применение запорного клапана с сервисным отверстием

Обращение с запорными вентилями

Необходимо учитывать следующие правила:

▪ Запорные вентили поставляются в закрытом положении.

▪ На приведенной ниже иллюстрации представлены детали, необходимые

для эксплуатации запорного вентиля.

a Сервисное отверстие с крышкой

b Шток вентиля

c Соединение трубопровода

d Крышка штока

▪ Оба запорных вентиля во время работы должны быть открыты.

▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это может привести к

поломке корпуса вентиля.

▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным ключом, а затем

ослабляйте или затягивайте накидную гайку динамометрическим ключом.

НЕ устанавливайте гаечный ключ на крышку штока, так как это может

вызвать утечку хладагента.

a Гаечный ключ
