6 | Руководство по применению
Руководство по применению для установщика
39
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08

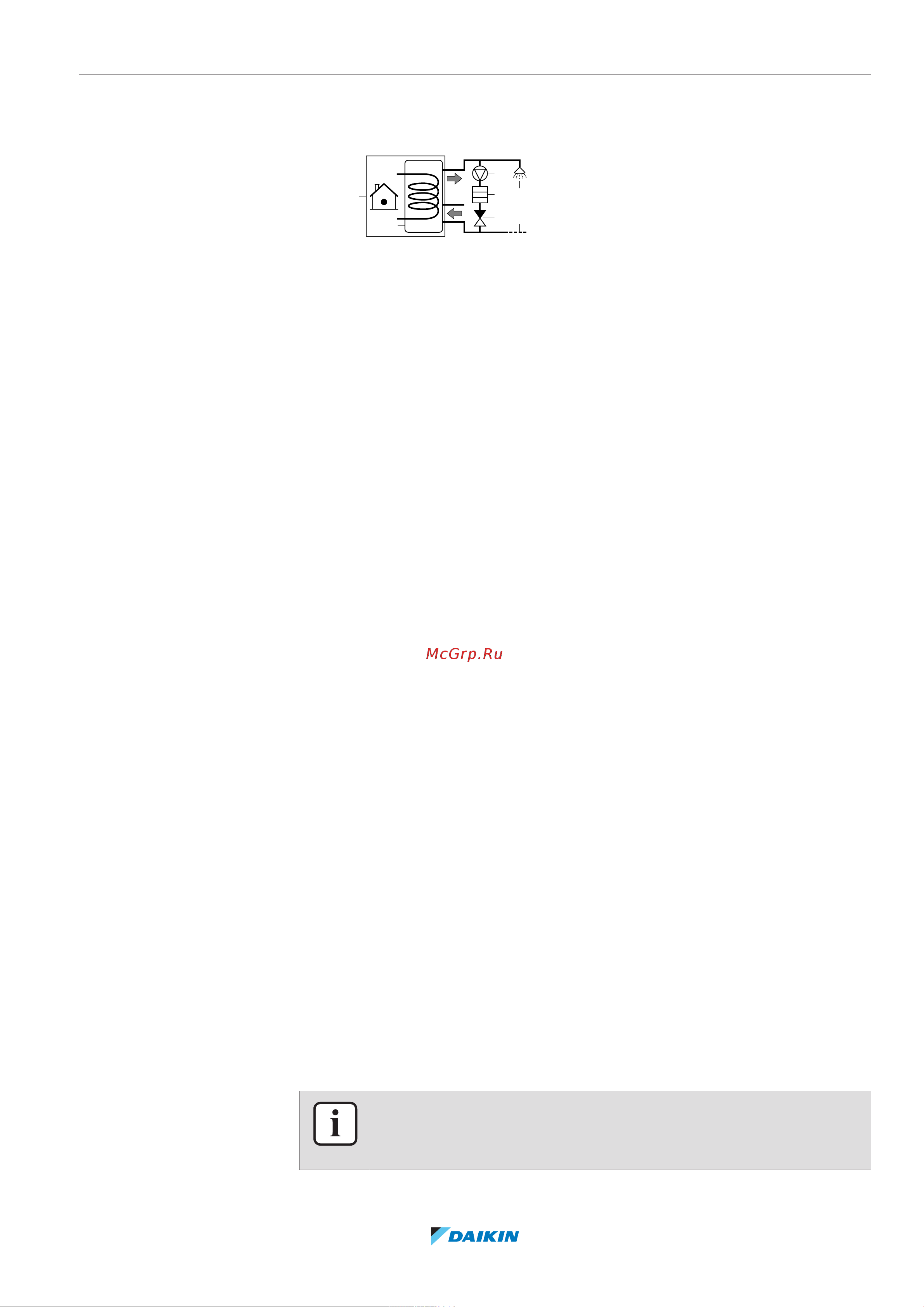

6.3.5 Насос ГВБП для дезинфекции
Настройка
c
a
b
d f
e g
h
i
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Нагревательный элемент (приобретается по месту установки)
e Обратный клапан (приобретается на месте)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «9.3.5 Подключение насоса горячей воды бытового
потребления» [4113].
▪ Если действующие нормативы требуют проводить дезинфекцию при
температуре выше максимальной уставки температуры в резервуаре (см.
[2-03] в таблице местных настроек), то можно присоединить насос ГВБП и
нагревательный элемент, как показано выше.
▪ Если действующие нормативы требуют дезинфекции трубопроводов воды
до места отвода, можно соединить насос ГВБП и нагревательный элемент
(при необходимости), как показано выше.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «10Конфигурирование» [4125].
6.4 Настройка учета энергопотребления
▪ Через интерфейс пользователя можно считать следующие данные
энергопотребления:
- Величина нагрева
- Потребленная энергия
▪ Можно считать данные энергопотребления:
- Для обогрева помещения
- Для охлаждения помещения
- Для нагрева горячей воды бытового потребления
▪ Можно считать данные энергопотребления:
- В месяц
- В год
ИНФОРМАЦИЯ
Расчетные величины произведенного тепла и потребленной энергии являются
оценочными, их точность гарантировать невозможно.
