9 | Подключение электрооборудования

Руководство по применению для установщика

119

ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629093-1 – 2020.08

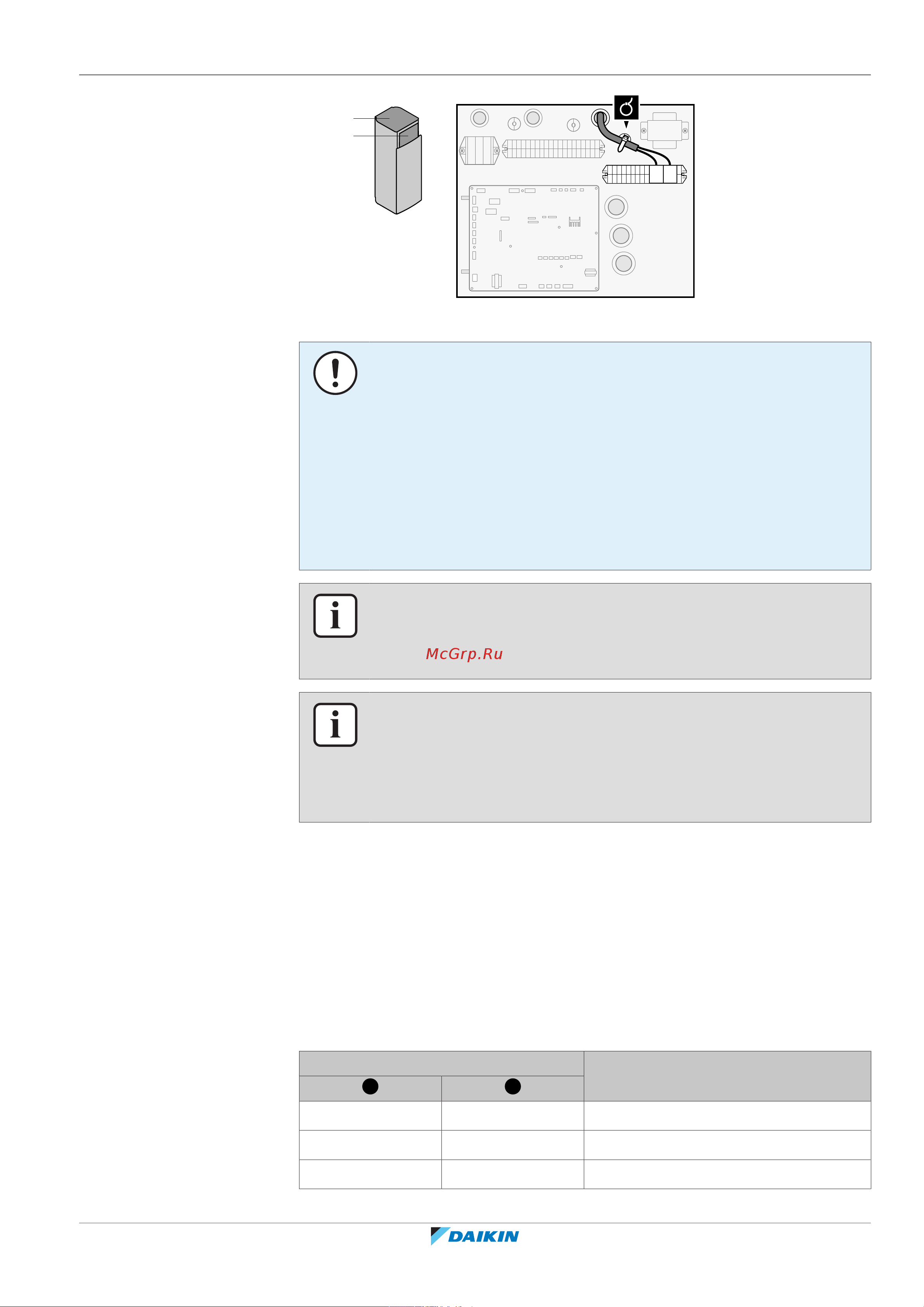

X5M

13 14

5 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

ПРИМЕЧАНИЕ

Убедитесь в том, что предохранительный термостат для дополнительной зоны

выбран и установлен согласно действующему законодательству.

В любом случае, чтобы предотвратить ненужные срабатывания

предохранительного термостата, необходимо убедиться в следующем:

▪ предохранительный термостат имеет ручной сброс;

▪ предохранительный термостат рассчитан на максимальную скорость

изменения температуры 2°C/мин.

▪ расстояние между предохранительным термостатом и 3‑ходовым клапаном

составляет не менее 2м.

ИНФОРМАЦИЯ

После установки предохранительного термостата для дополнительной зоны

ВСЕГДА выполняйте его настройку. Без настройки внутренний агрегат

игнорирует контакт предохранительного термостата.

ИНФОРМАЦИЯ

Контакт подачи электропитания по льготному тарифу подсоединяется к тем же

клеммам (X5M/13+14), что и предохранительный термостат для

дополнительной зоны. Система может содержать ИЛИ подачу электропитания с

предпочтительным энергосбережением, ИЛИ предохранительный термостат

для дополнительной зоны.

9.3.10 Подключение к системе Smart Grid

В этом разделе описаны 2 возможных способа подключения наружного

агрегата к системе Smart Grid:

▪ В случае контактов Smart Grid низкого напряжения

▪ В случае контактов Smart Grid высокого напряжения (в этом случае требуется

монтаж комплекта реле Smart Grid EKRELSG).

2 входящих контакта Smart Grid могут активировать следующие режимы Smart

Grid:

Контакт SmartGrid Режим работы с поддержкой

функций SmartGrid

0 0 0 (автономная работа)

0 1 1 (принудительное ВЫКЛЮЧЕНИЕ)

1 0 2 (рекомендуемое ВКЛЮЧЕНИЕ)
