10 | Конфигурирование
Руководство по применению для установщика
205
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
# Код Описание
[9.H] Отсутствует Вы хотите начать размораживание?
▪ Назад
▪ OK
ПРИМЕЧАНИЕ
Запуск принудительного размораживания. Принудительное размораживание
можно запустить только после некоторого времени работы в режиме нагрева.
Обзор местных настроек
Все настройки могут быть выполнены с использованием структуры меню. Если
по какой-либо причине требуется изменить настройки с использованием
настроек просмотра, доступ к настройкам просмотра можно получить в поле
обзора настроек [9.I]. См. раздел «Изменение настроек просмотра» [4127].
Экспорт параметров через MMI
Об экспорте параметров конфигурации
Экспорт параметров конфигурации агрегата на карту памяти USB через MMI
(интерфейс пользователя внутреннего агрегата). При диагностике эти
параметры можно предоставить в наш сервисный отдел.
[9.N] Отсутствует Ваши
настройки
MMI будут
экспортир
ованы на
подключен
ное
устройств
о
хранения:
▪ Назад
▪ OK

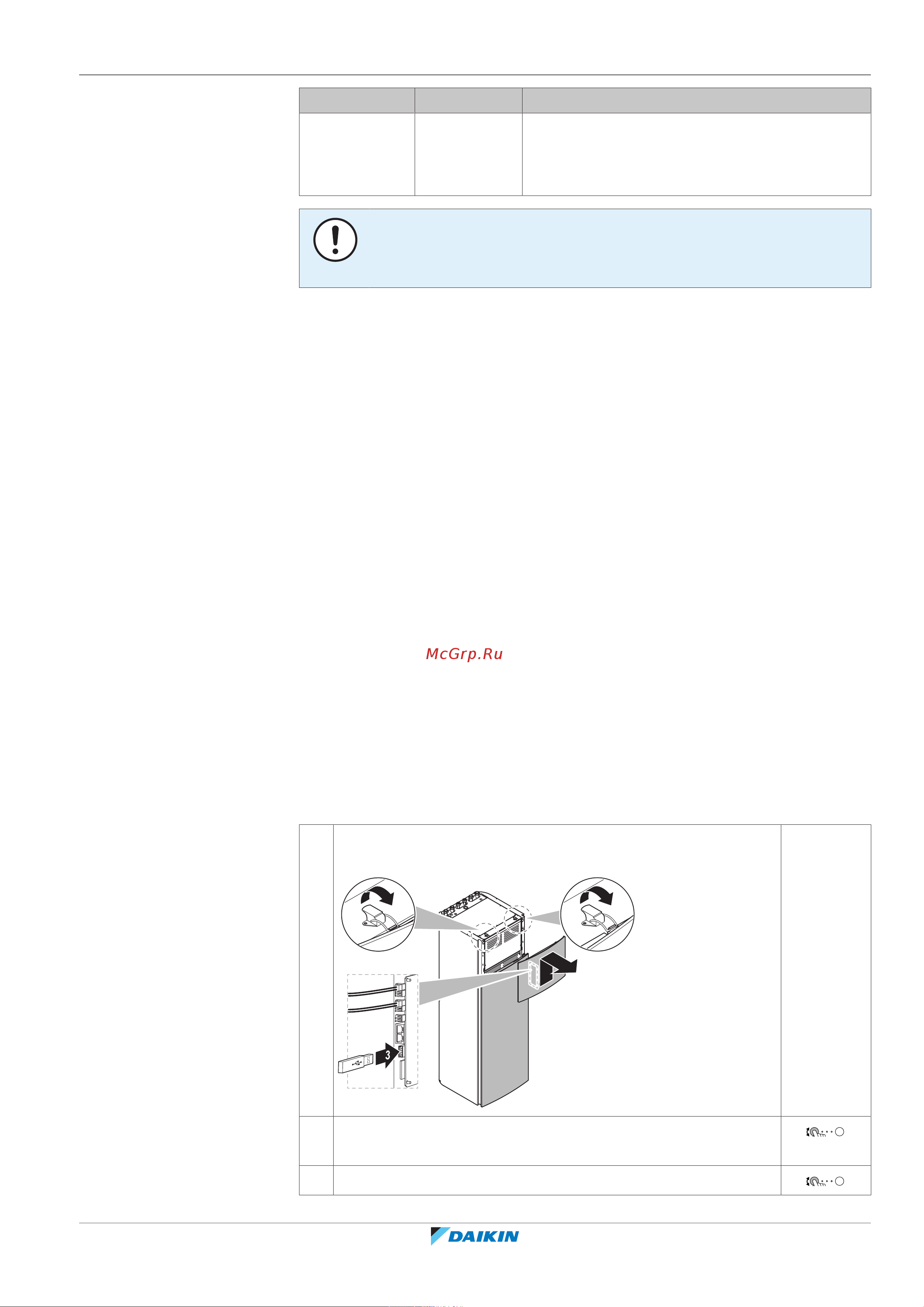

Для экспорта параметров через MMI
1 Снимите панель интерфейса пользователя и вставьте карту
памяти USB.
2
1
1
—
2 На интерфейсе пользователя перейдите к [9.N] Экспорт
настроек MMI.
3 Выберите OK.
