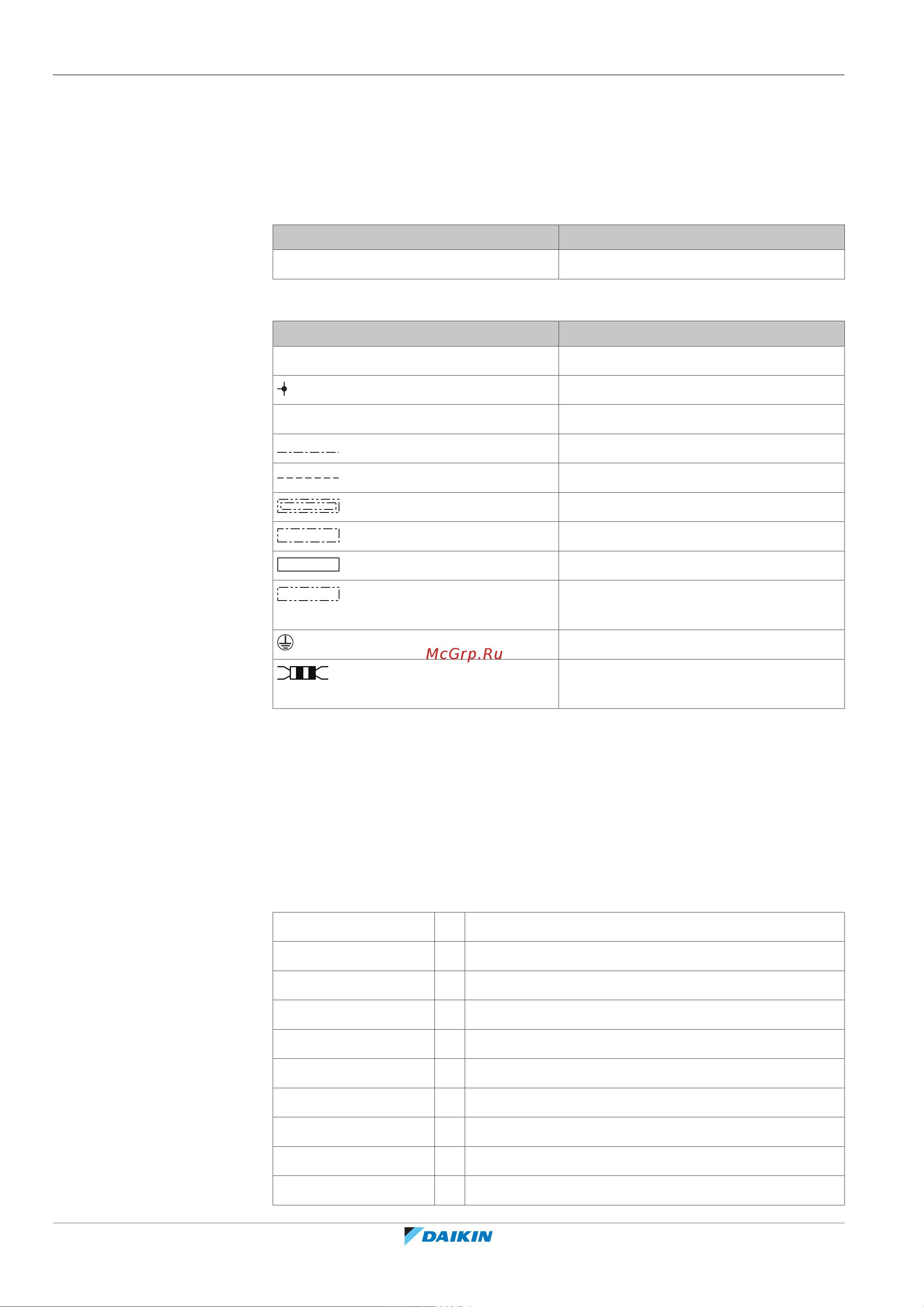

16.3 Схема электропроводки: Наружный блок
См. прилагаемую к блоку схему внутренней электропроводки (на внутренней стороне верхней панели).
Ниже приведены используемые в ней сокращения.
(1) Схема соединений
Английский Перевод
Connection diagram Схема соединений
(2) Примечания
Английский Перевод
Notes Примечания
Соединение
X1M Основная клеммная колодка
Провод заземления
Приобретается на месте
Опция
Распределительная коробка
Печатная плата
Электропроводка в зависимости от
модели
Защитное заземление
Прокладываемая на месте
эксплуатации электропроводка
ПРИМЕЧАНИЯ:
1 Во время эксплуатации не закорачивайте защитное устройство S1PH.
2 Подключение электропроводки к X6A, X28A и X77A см. в таблице
сочетаний и руководстве по эксплуатации опции.
3 Цвета: BLK: черный; RED: красный; BLU: синий; WHT: белый; GRN:
зеленый; YLW: желтый
(3) Условные обозначения
AL* Разъем
C* Конденсатор
DB* Выпрямительный мост
DC* Разъем
DP* Разъем
E* Разъем
F1U Предохранитель T,6,3A, 250В
FU1, FU2 Предохранитель T,3,15A, 250В
FU3 Предохранитель T,30А, 250В
H* Разъем
