7 | Монтаж агрегата
Руководство по применению для установщика
60
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
1
2
2×
T25

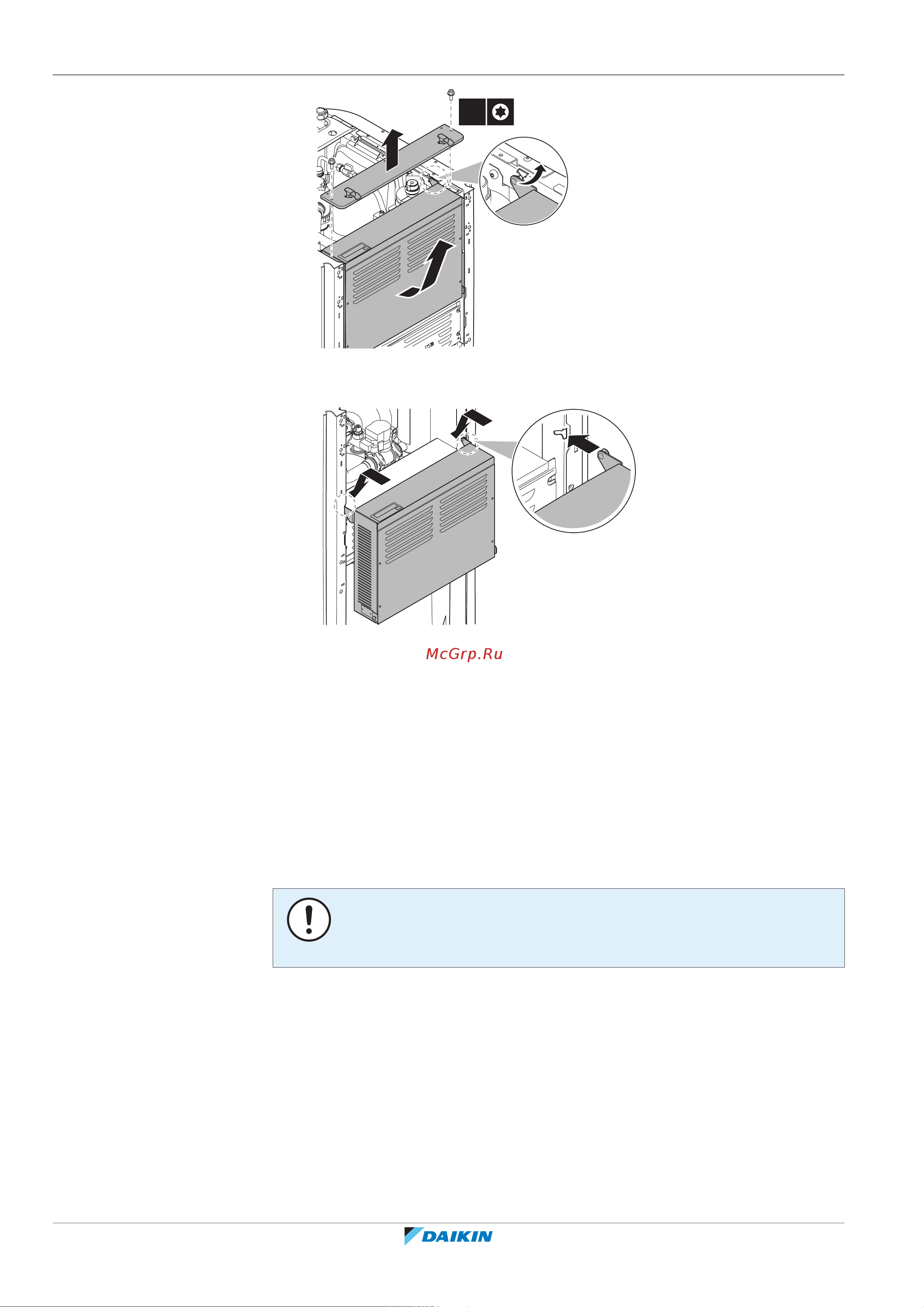

3 Установите распределительную коробку ниже на агрегате.
Воспользуйтесь 2 петлями, находящимися ниже на агрегате.
3
3
7.2.6 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите распределительную коробку на место.
3 Установите обратно верхнюю панель.
4 Установите на место боковые панели.
5 Установите на место переднюю панель.
6 Подсоедините кабели к панели интерфейса пользователя.
7 Установите панель интерфейса пользователя.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь, что момент затяжки НЕ
превышает 4,1Н•м.
7.3 Монтаж наружного агрегата
7.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего блоков, прежде чем
подсоединять трубопроводы хладагента и воды.
