10 | Конфигурирование
Руководство по применению для установщика
133
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08

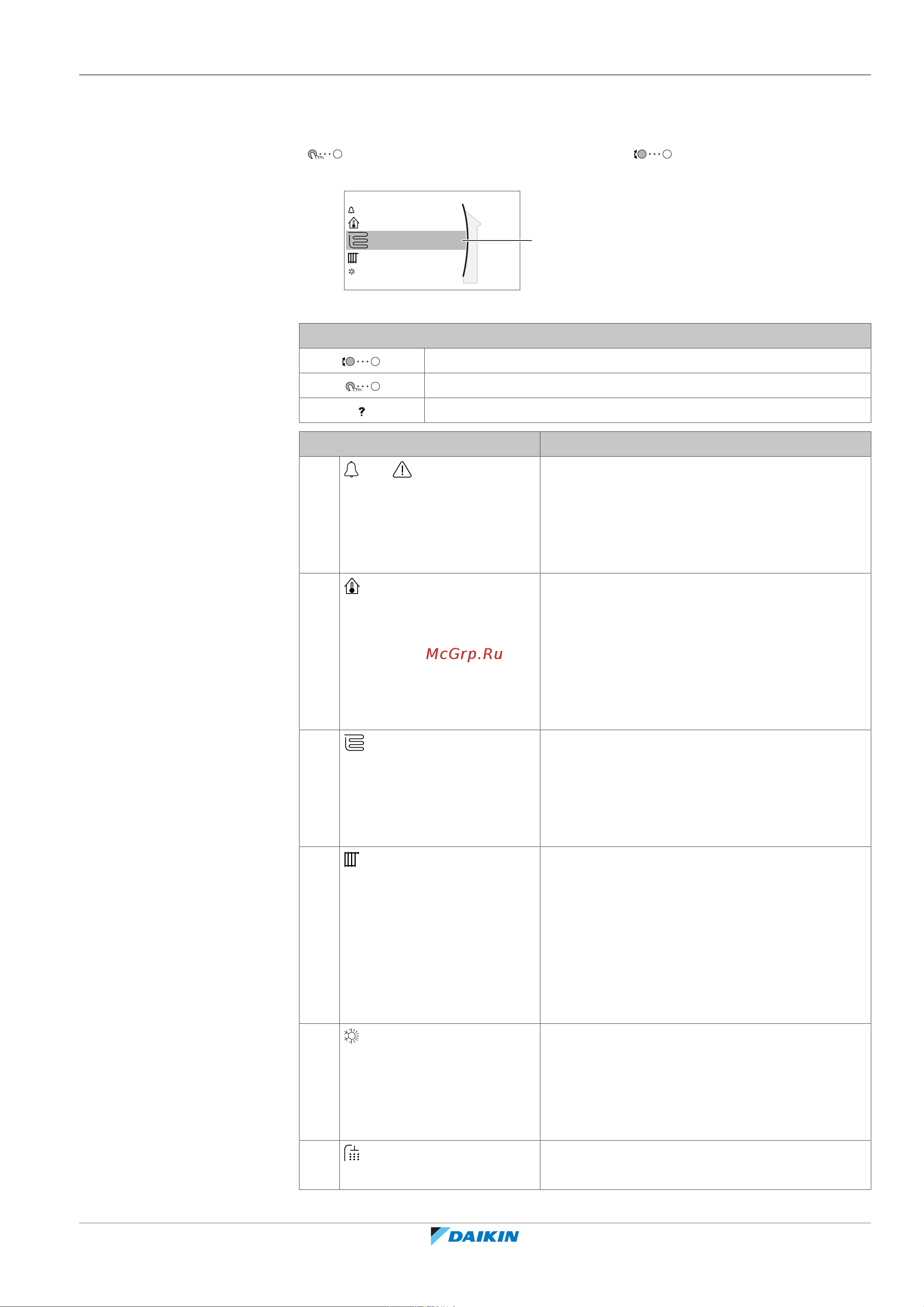

10.3.3 Экран главного меню
Чтобы открыть экран главного меню, находясь на главном экране, нажмите
( ) или поверните левый наборный диск ( ). Из главного меню можно
переходить в разные экраны уставок и подменю.
a
2
Главная зона
Дополнительная зона
Помещение
Сбой
Нагрев/охлаждение помещения
a Выбранное подменю
Возможные действия на этом экране
Переход через список.
Вход в подменю.
Активация/отключение навигационной цепочки.
Подменю Описание
[0]
или Сбой
Ограничение: Отображается только при
неисправности.
Подробнее см. раздел «14.4.1Отображение
текста справки в случае
неисправности» [4238].
[1]
Помещение
Ограничение: Отображается только в том
случае, если внутренний агрегат работает
под управлением специального интерфейса
для выбора комфортных условий (в
качестве комнатного термостата
используется BRC1HHDA).
Задание температуры в помещении.
[2]
Главная зона
Отображается соответствующий символ для
типа нагревательного прибора в основной
зоне.
Задание температуры воды на выходе для
основной зоны.
[3] Дополнительная
зона
Ограничение: Отображается только в том
случае, если имеются две зоны
температуры воды на выходе.
Отображается соответствующий символ для
типа нагревательного прибора в
дополнительной зоне.
Задание температуры воды на выходе для
дополнительной зоны (при ее наличии).
[4]
Нагрев/охлаждение
помещения
Отображается соответствующий символ для
вашего агрегата.
Переключение агрегата в режим нагрева
или охлаждения. На моделях только с
нагревом вы не можете изменить режим.
[5]
Бак ГВС
Задание температуры в резервуаре горячей
воды бытового потребления.
