8 | Монтаж трубопроводов
Руководство по применению для установщика
75
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Минимальный объем воды
Требования к минимальному объему воды отсутствуют.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и помещений с высокой
тепловой нагрузкой может потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/охлаждения помещения
контролируется дистанционно управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при закрытых клапанах.
T1
M1
T1
M1
T2
M2
T3
M3
M
FHL1
FHL2
FHL3
M2 M3
T2 T3
HPC1 HPC2 HPC3
a b c
g hf
d e
i
i
hh
h
j

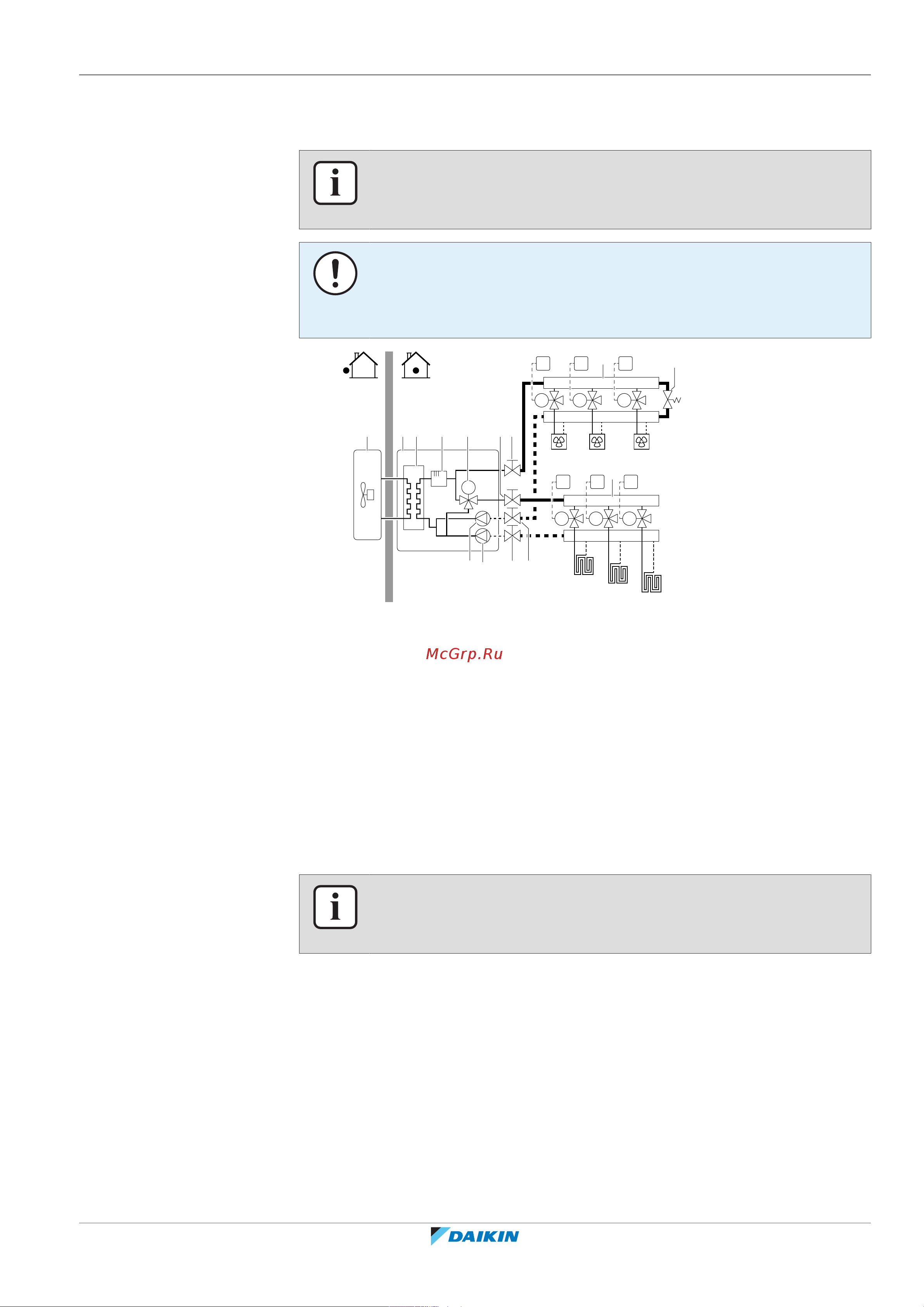

a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e 3-ходовой клапан с электроприводом (смешивание для основной зоны)
f Дополнительный насос
g Главный насос
h Запорный клапан
i Коллектор (приобретается на месте)
j Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования)
FHL1...3 Контур подогрева полов (приобретается по месту установки)
HPC1...3 Конвектор теплового насоса (приобретается по месту установки)
T1...3 Отдельный комнатный термостат (дополнительное оборудование)
M1...3 Отдельный клапан с электроприводом для управления контуром FHL1...3 и
HPC1...3 (приобретается по месту установки)
ИНФОРМАЦИЯ
Насос дополнительной зоны обеспечивает минимальный расход для
правильной работы агрегата.
Максимальный объем воды
С помощью приведенного ниже графика определите, какой максимальный
объем воды соответствует рассчитанному предварительному давлению.
