10 | Конфигурирование
Руководство по применению для установщика
153
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
# Код Описание
[2.5] [1-00]
[1-01]
[1-02]
[1-03]
Задайте метеозависимый нагрев в [2.5]

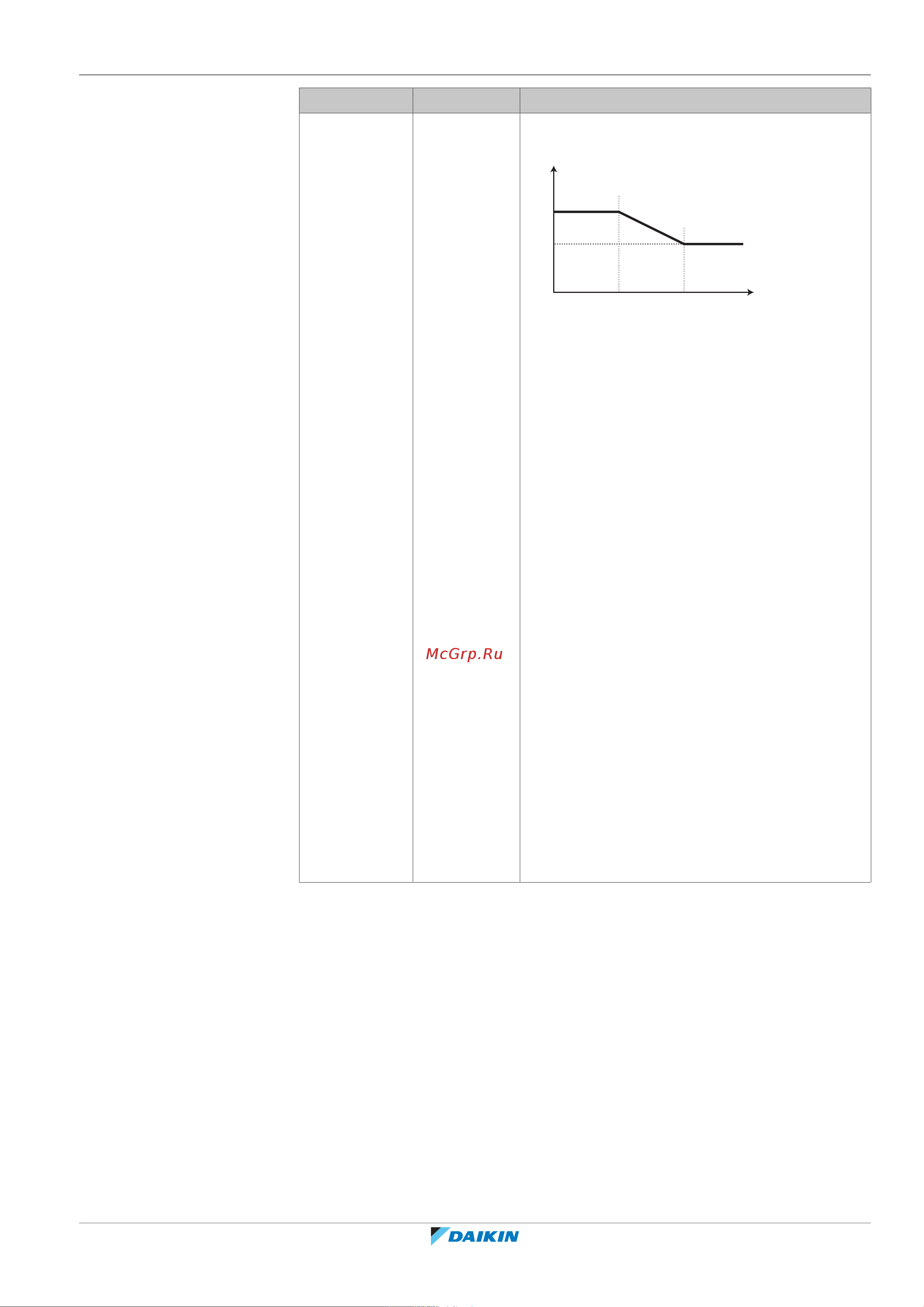

Погодозависимая кривая нагрева:
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
T
t
Заданная температура воды на выходе
(основная зона)
T
a
Температура снаружи
Задайте метеозависимый нагрев в [9.l] Обзор
местных настроек:
▪ [1-00]: Низкая температура наружного
воздуха. –40°C~+5°C
▪ [1-01]: Высокая температура наружного
воздуха. 10°C~25°C
▪ [1-02]: Нужная температура воды на выходе,
когда наружная температура равна или
опускается ниже низкой температуры
окружающего воздуха. [9‑01]°C~[9‑00]°C
Внимание! Данное значение должно быть
выше [1‑03], поскольку при низких
температурах снаружи требуется более
теплая вода.
▪ [1-03]: Нужная температура воды на выходе,
при наружной температуре равной или
поднимающейся выше высокой температуры
окружающего воздуха. [9‑01]°C~min(45,
[9‑00])°C
Внимание! Данное значение должно быть
ниже [1‑02], при высоких температурах
снаружи требуется вода менее теплая.
Тип отопительного прибора
Нагрев основной зоны может занять более длительное время. Это зависит от:
▪ Объема воды в системе
▪ Типа нагревательных приборов в основной зоне
Настройка Тип отопительного прибора компенсирует медленную или
быструю работу системы нагрева/охлаждения во время цикла нагрева/
охлаждения. При управлении по комнатному термостату настройка Тип
отопительного прибора влияет на максимальную модуляцию нужной
температуры воды на выходе и на возможность использования
автоматического переключения охлаждения/нагрева в зависимости от
внутренней окружающей температуры.
Поэтому важно правильно задать настройку Тип отопительного прибора в
соответствии со схемой вашей системы. От нее зависит заданная разность
температур для основной зоны.
