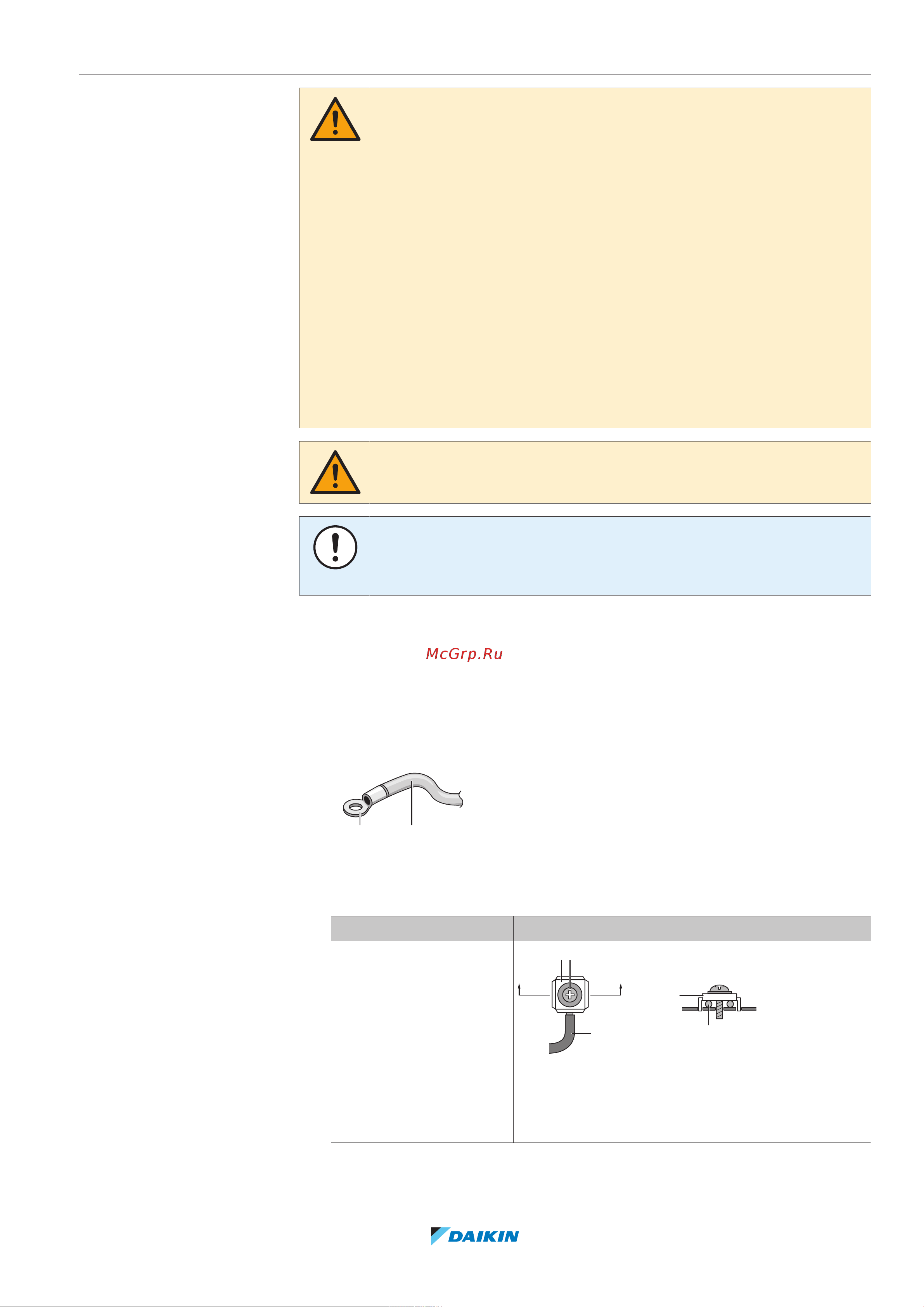

Daikin EHVZ04S18EA6V [97/276] Подключение электрооборудования

9 | Подключение электрооборудования

Руководство по применению для установщика

ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629093-1 – 2020.08

ПРЕДУПРЕЖДЕНИЕ

▪ Если отсутствует нейтраль электропитания или она не соответствует

нормативам, возможно повреждение оборудования.

▪ Необходимо установить надлежащее заземление. НЕ ДОПУСКАЕТСЯ

заземление агрегата на трубопровод инженерных сетей, разрядник и

заземление телефонных линий. Ненадежное заземление может привести к

поражению электрическим током.

▪ Установите необходимые предохранители или автоматические прерыватели.

▪ Обязательно прикрепляйте кабель с помощью стяжек, так чтобы он НЕ

касался острых кромок или труб, особенно со стороны высокого давления.

▪ Не допускается использование проводки с отводами и скрученными

многожильными кабелями удлинителей и соединений звездой. Это может

вызвать перегрев, поражение электрическим током или возгорание.

▪ НЕ допускается установка фазокомпенсаторного конденсатора, так как

агрегат оборудован инвертором. Фазокомпенсаторный конденсатор снижает

производительность и может вызвать несчастные случаи.

ПРЕДОСТЕРЕЖЕНИЕ

НЕ вводите и не размещайте в блоке дополнительную длину кабеля.

ПРИМЕЧАНИЕ

Расстояние между кабелями высокого и низкого напряжения должно составлять

не менее 50мм.

9.1.2 Рекомендации относительно подсоединения электропроводки

Соблюдайте следующие меры предосторожности:

▪ При использовании скрученных многожильных проводов установите на

конце контакта круглую обжимную клемму. Положив круглую обжимную

клемму на провод до изолированной части, зажмите клемму подходящим

инструментом.

b a

a Витой многожильный провод

b Круглая обжимная клемма

▪ Провода прокладываются следующими способами:

Тип провода Способ прокладки

Одножильный провод

c b

AA´

A´

a Скрученный одножильный провод

b Винт

c Плоская шайба
